XSH系列操作器

XSH系列操作器

XSH智能阀门操作器,又称阀门控制器,一般连接在调节设备和执行器之间,专业用于调节控制阀门的开度大小,并接收阀门开度反馈信号以光柱和数字形式同时显示,直观方便。即可手动调节,也可自动调节。带有手动、自动、报警等指示灯,具有输出限幅功能、断线处理功能、上电预置功能,可满足工业现场的精密调节需要。 自动方式时按调节输入信号控制阀门开度,手动方式时按仪表面板给定的操作值来控制阀门开度。
产品详细

                                                                              XSH智能阀门操作器

                      (盘装式信号源/手自动调节器:控制输出+反馈测量)



产品说明: XSH系列操作器,又称阀门操作器、阀门控制器,一般连接在调节设备和执行器(阀门)之间,专业用于调节控制阀门的开度大小,并接收阀门开度反馈信号以数字形式显示,直观方便。即可手动调节,也可自动调节。带有手动、自动、报警等指示灯,具有输出限幅功能、断线处理功能、上电预置功能,可满足工业现场的精密调节需要。

  主要用途:各种电动阀门定位;各种调节阀、伺服马达等执行器的操作;计算机、PLC、调节器控制信号手自/动切换,通过XSH系列操作器来自动控制阀门开度的大小。自动方式时按调节输入信号控制阀门开度,手动方式时按仪表面板给定的操作值来控制阀门开度。


◇ 适合连接在调节设备(如计算机/PLC)和执行器之间,实现控制功能的手动/自动双向切换

◇ 一路调节信号输入,如计算机、PLC给出的直流电流、直流电压调节信号。

◇ 一路测量信号 或阀门反馈信号输入。可配接电位器(阀门反馈)、电流、电压、热电阻、热电偶等。
◇ 给执行器的操作输出信号分两种:电流输出和继电器输出

  (1)电流输出型适合接受4-20MA信号的阀门,操作输出4-20MA,对应阀门0-100%开度。

  (2)继电器输出型适合无伺服放大器的、通过正/反转直接控制开度的阀门。

◇ 输出限幅功能---在需要限制阀门的开度范围时,可以自由设置阀门开度上下限

◇ 具有上电状态预置功能;调节输入信号断线处理功能;

 基本误差低于±0.2%F·S
◇ 外形尺寸:160×80(横/竖)、96×96(方形)
◇ 仪表电源:220V AC,(9~30V DC


基本配置: 2路输入(测量反馈输入和调节输入),操作控制输出,双显
扩展功能:
1.报警输出:最多2点继器控制输出
2.手/自动状态输出:1
3.手/自动状态开关输入控制
4.跟踪或变送输出
5.外供电源:24VDC≥50mA
6.通讯接口:RS 232RS 485
7.电流输出和继电器输出同时具备

8.调节信号输入折线处理功能


 产品选型:  XSH系列操作


内容

代码说明

XSH/

  2路输入,控制输出,双显(160×80

外形尺寸

AH

横式160×80×125

AS

竖式80×160×125

B

方形96×96×112

测量/反馈

输入信号



E

热电偶输入,KETS分度可选择

R

热电阻输入,Pt100

I

直流电流输入,4mA ~20mA0mA ~10mA0mA ~20mA

V

直流电压输入,1V~5V0V~5V可选择

W

500Ω~ 1kΩ电位器

调节输入信号

I

直流电流(4~20mA、(0~10mA或(0~20mA 可选

V

直流电压(0~5V、(1~5V可选

操作输出信号

I

直流电流(4~20mA、(0~10mA或(0~20mA

R

继电器输出

Q

直流电流输出和继电器输出同时具备;

报警点数量

T

T0:无报警  T1~T21~2点报警

外供电源

B0

无外供电源

B1

外供24VDC

B2

外供12VDC

B3

外供精密10V电压源

通讯接口(独立供电,全隔离,2400~19.2K仪表地址0~99

S0

无通讯接口

S1

RS232 (TC ASCII协议)

S2

RS485((TC ASCII协议)

M1

RS232 (Modbus-RTU协议)

M2

RS485 (Modbus-RTU协议)

开关量输入控制

D0

无开关量输入控制

D1

 有无开关量输入控制

手/自动状态输出

K0

无输出

K1

有输出

跟踪/变送输出

G0

无输出

G1

电流输出4~20mA、0~10mA、0~20mA

G2

电压输出(0~5)V、(1~5)V可选

仪表电源

V0

220VAC ( 100--220VAC)

V1

24VDC (10--24VDC)




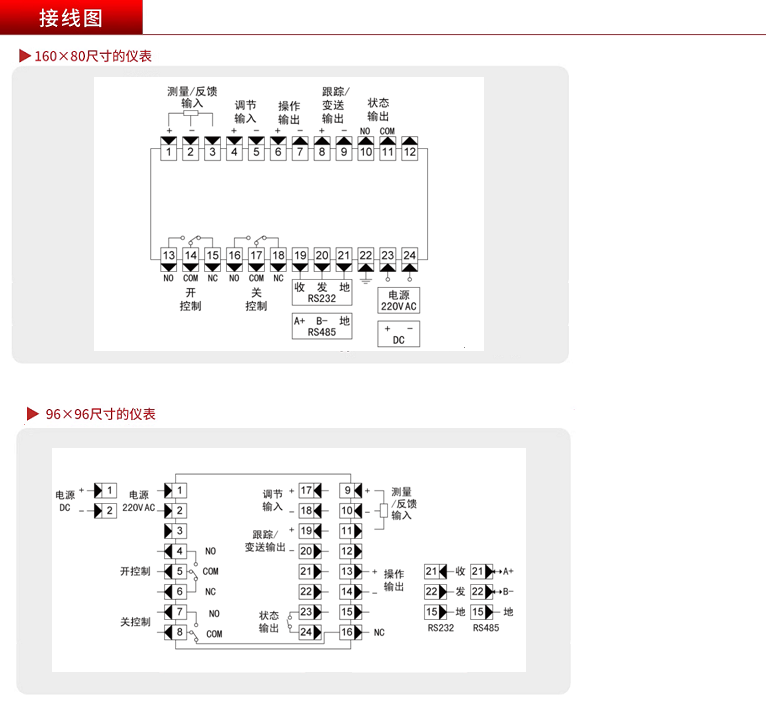

面板操作介绍: XSH阀门控制器(坚式80×160 和 方形96×96)



①:测量/反馈显示窗           ②:操作输出显示窗        ③:手动/自动切换键

⑤:手动调节键               ⑥:参数设置键            ⑦:测量/反馈报警指示灯

④:A:自动状态指示灯           ⑧:开/关指示灯           ⑨:光柱显示窗

M:手动状态指示灯


功 能 名 称

说    明

① 测量/反馈显示窗

显示测量值/反馈值

② 操作输出显示窗

手动状态下显示操作器输出值;自动状态下显示来自计算机或其它外部控制设备的调节输入信号,若操作输出与调节输入的信号类型不一致,则操作器将对调节输入信号自动变换

⑨ 测量/反馈光柱显示窗

作为测量/反馈信号的模拟显示

④ 手动/自动指示灯

A:自动状态时亮;M:手动状态时亮

⑦ 报警指示灯

测量或反馈报警状态指示

⑧ 开/关指示灯

开/关动作状态指示









③ 手动/自动切换键

   MOD

在控制状态下, MOD 为手动/自动切换操作键

在设置状态下,MOD 键有两个功能:
设置确认功能和在本组参数中切换显示参数的功能

⑤ 手动调节键

  增加键 ▲

  减小键 ▼

在手动状态下,▲ 为手动输出的增加键, ▼为手动输出

的减小键。在自动状态下,该手动调节键无效。

在设置状态下,手动调节键可修改参数的设置数值或设置类型

⑥ 参数设置键

  ● 和 <

在控制状态下,● 键按住2秒以上则进入设置状态。

在控制状态下 < 键无效

在设置状态下, ●键按住2秒以上可进入下一组参数或返,回控制状态。在设置状态下,按1次可显示当前参数值,再继续按此键,则改变修改位。
