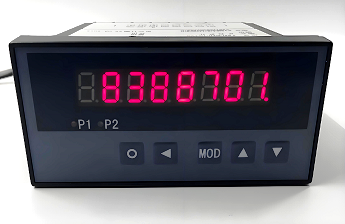

XSN智能计数器
① 单路或双路正交脉冲输入，最高计数频率10kHz ② 8位或5位LED显示，可设置宽范围计数比率0.0001~45.000 ③ 外形尺寸：160×80（横），96×48（横） ④ 仪表电源：220V AC，（9~30）V DC
产品详细
XSN智能计数器
说明：
① 单路或双路正交脉冲输入，最高计数频率10kHz
② 8位或5位LED显示，可设置宽范围计数比率0.0001~45.000
③ 外形尺寸：160×80（横），96×48（横）
④ 仪表电源：220V AC，（9~30）V DC
基本配置：
单路脉冲输入，外供传感器电源（≥50mA）
扩展功能：
① 2点预置输出
② 双路正交脉冲输入
③ 外部控制清零，加/减计数、显示锁定
④ 变送输出
⑤ 通讯接口：RS 232或RS 485
产品选型：
内容 | 代码说明 | |||||||||||||||
XSN/ | 单路脉冲输入，外供传感器电源（≥50mA） | |||||||||||||||

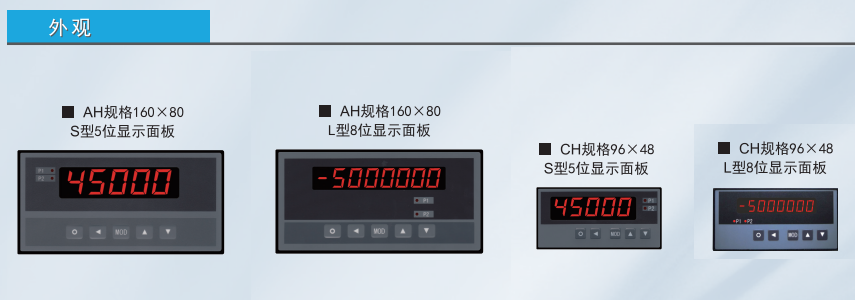

外形 尺寸 | A— | 160(W)×80(H)×125(L) | ||||||||||||||
B— | 96(W)×96(H)×112(L) | |||||||||||||||
C— | 96(W)×48(H)×112(L) | |||||||||||||||
面板形式 | H | 横式 | ||||||||||||||
F | 方形 | |||||||||||||||
显示方式 | S | 5位显示，显示范围-19999~45000 | ||||||||||||||
L | 7位显示，显示范围-9999999~9999999 | |||||||||||||||
输入类型 | 1 | 单脉冲输入 | ||||||||||||||
2 | 双相正交脉冲输入，可识别正、反向运动（选择该项时必须选择外供） | |||||||||||||||
D | 10Hz以下单输入，适合低速计数，防输入信号抖动 | |||||||||||||||
预约输出功能 | T0 | 无预置输出 | ||||||||||||||
T1 | 1点预置输出 | |||||||||||||||
T2 | 2点预置输出 | |||||||||||||||
外部控制功能 | K0 | 无外部控制功能 | ||||||||||||||
K1 | 外部控制回零 | |||||||||||||||
K2 | 外部控制回零，加/减 | |||||||||||||||
K3 | 外部控制回零，加/减，锁定 | |||||||||||||||
外供传感器电源 | B0 | 无外供电源 | ||||||||||||||
B1 | 外供 24V DC，误差小于±5%，50mA | |||||||||||||||
B2 | 外供 12V DC，误差小于±5%，50mA | |||||||||||||||
B3 | 外供5V DC | |||||||||||||||
B4 | 其它 | |||||||||||||||
通讯接口 （独立供电，全隔离，2400~19.2K仪表地址0~99，应答延迟小于500μs） | S0 | 无通讯接口 | ||||||||||||||
S1 | RS-232接口 | |||||||||||||||
S2 | RS-485接口 | |||||||||||||||
S3 | RS-422接口 | |||||||||||||||
S4 | BCD码接口 | |||||||||||||||
打印单元接口（限A型仪表） | P0 | 无打印单元接口 | ||||||||||||||
P1 | 有打印单元接口 | |||||||||||||||
变送输出 (仅显示方式为S型的仪表) | A0 | 无变送输出功能 | ||||||||||||||
A1 | 电流输出(4~20）mA、（0~10）mA或（0~20）mA | |||||||||||||||
A2 | 电压输出(0~5）V、（1~5）V | |||||||||||||||
A3 | 电压输出(0~10）V | |||||||||||||||
A4 | 其它输出 | |||||||||||||||
计数比率方式 | C1 | 单计数比率方式 | ||||||||||||||
C2 | 多计数比率方式（限显示方式为S型仪表） | |||||||||||||||
仪表电源 | V0 | 220V AC | ||||||||||||||
V1 | 24V DC | |||||||||||||||
V2 | 12V DC | |||||||||||||||
V3 | 其它 | |||||||||||||||
非标准功能 | N | N表示非标功能 | ||||||||||||||
