XST 单通道数显仪

XST 单通道数显仪

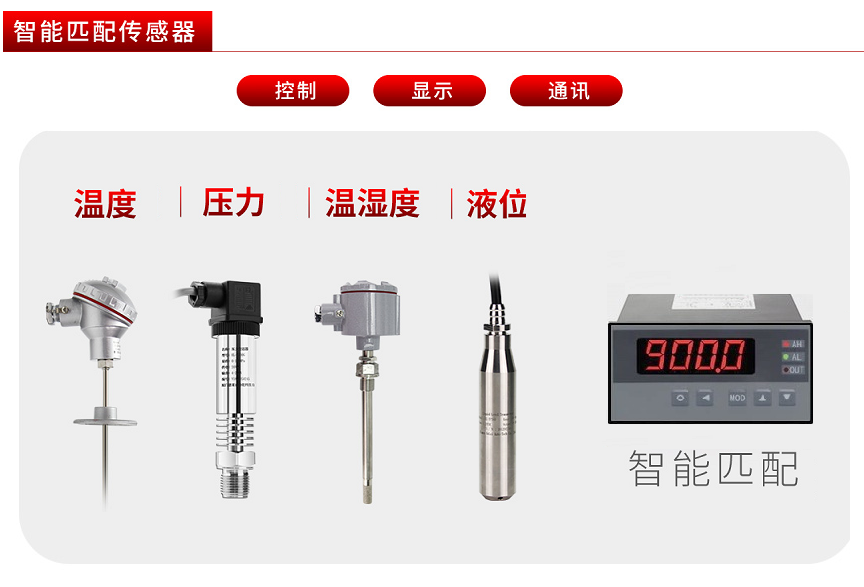

XST智能数显仪表与各类模拟量传感器、变送器配合,实现温度、压力、液位、重量的测量显示、变送、记录及报警控制。 大量应用于工业自动化测量控制系统中。信号输入:电压、电流、热电阻、热电偶、电位器等, 误差小于0.2%FS,16位A/D转换器,具备调校、数字滤波功能,多重保护、隔离设计、搞干扰能力强,可靠性高。
产品详细
              XST单通道数显仪表 (0.2级)

 用途:  XST智能数显仪表与各类模拟量传感器、变送器配合,实现温度、压力、液位、重量的测量显示、变送、记录及报警
  控制,大量应用于工业自动化测量控制系统中。
  信号输入:电压、电流、热电阻、热电偶、电位器等
  误差优于0.2%FS16A/D转换器,具备调校、数字滤波功能。
  多重保护、隔离设计、搞干扰能力强,可靠性高
  对输入信号具有误差修正功能,带8段折线功能
  1-4点报警可选,变送输出4-20mA,0-10V等可选

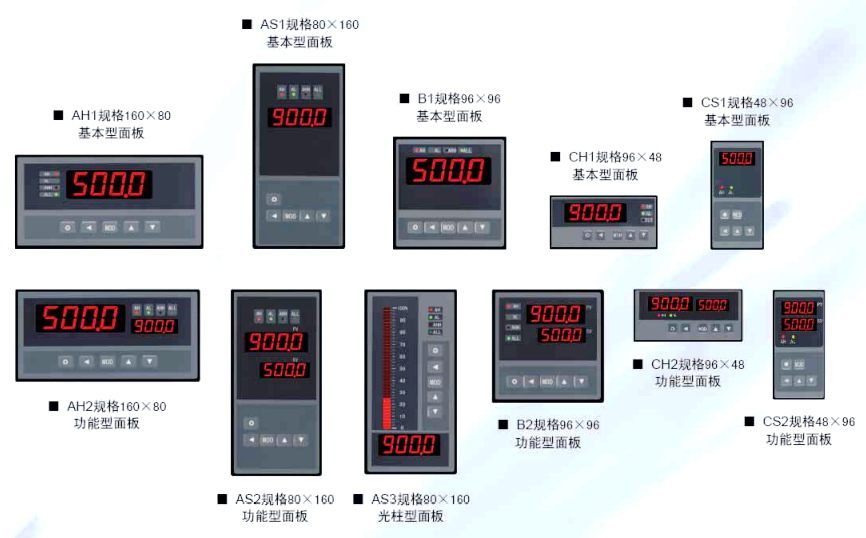

  多种外型尺寸和面板形式:横式、竖式、方形
  第一显示为测量值,(可选)第二显示为报警设定值
  RS485RS232全透明、高速、高效的网络通讯接口
 ◇ 本仪表采用单片机嵌入式组合设计,硬件扩充性强,软件平台灵活,
   可以,不局限于标准功能。可按实际要求需要组合。

 技术参数:
 1.准确 度:±0.2%FS,测控周期:0.2S,分辩率:1/6000016A/D
 2.报警输出:6种报警方式,按鍵选择。继电器:触点容量220VAC3A
 3.变送输出:光电隔离4-20mA0-10mA0-20mA1V-5V0-5V0-10V
 4.打印椄口及打印单元:详见说明书
 5.电  源:220VAC24VDC12VDC,功耗:57VA
 6.工作环境:温度050,湿度低于90%RH,宽温范围的仪表需要在订货时注明
 7.显示范围:-19999999,小数点位置可设定
 8.显示颜色:测量值红色,设定值红色,光柱红色或绿色,或按定货要求
 9.显示分辨力:1/10000
 10.其它非标功能:清零、峰值保持、报警锁定、平均值显示、双隔离输出、掉电记忆

 选型指南:


代 码
说  明
XST/

 单输入通道数字式智能仪表



外型尺寸
A-

 横式160×80×125;竖式160×80×125
B-

 方形96×96×112(W×H×L)
C-

 横式96×48×112竖式48×96×112
D-

 方形72×72×112(W×H×L)
E-

 方形48×48×112(W×H×L)


面板形式
H

 横式(普遍常用)
S

 竖式
F

 方形




显示方式
1

 测量值4位LED(红色)
2

 测量值4位LED(红色)+设定值4位LED
3

 测量值4位LED(红色)+光柱
4
限A-S
 测量值4位LED(红色)+光柱+设定值4位LED
Y
液晶显示
液晶显示型号为:XSR10








输入信号
E

 热电偶或辐射感温计
R

 热电阻或电阻
I

 直流电流
V

 直流电压
M

 MV信号
W

 电位器
L

 远传压力表
报警点数(注1)
T□

 T0:无报警 T1-T4:1-4个报警点



变送输出
A0

 无输出
A1

 电流输出:4-20mA,0-10mA,0-20mA
A2

 电压输出:0-5V,1-5V
A3

 电压输出0-10V
A4

 其它输出



外供电源
B0

 无外供电源
B1

 外供24VDC
B2

 外供12VDC
B3

 外供精密10V电压源
B4

 外供精密恒流源


通讯接口
S0

 无通讯接口
S1

 RS-232
S2

 RS-485



仪表电源
V0

 220VAC
V1

 24VDC
V2

 12VDC
V3

 其它
打印功能
P
 带打印功能,不带可省略(限A、B型表)
记录功能
R
 带记录单元,不带可省略(限A、B型表)
非标准功能
N
 N表示带非标功能

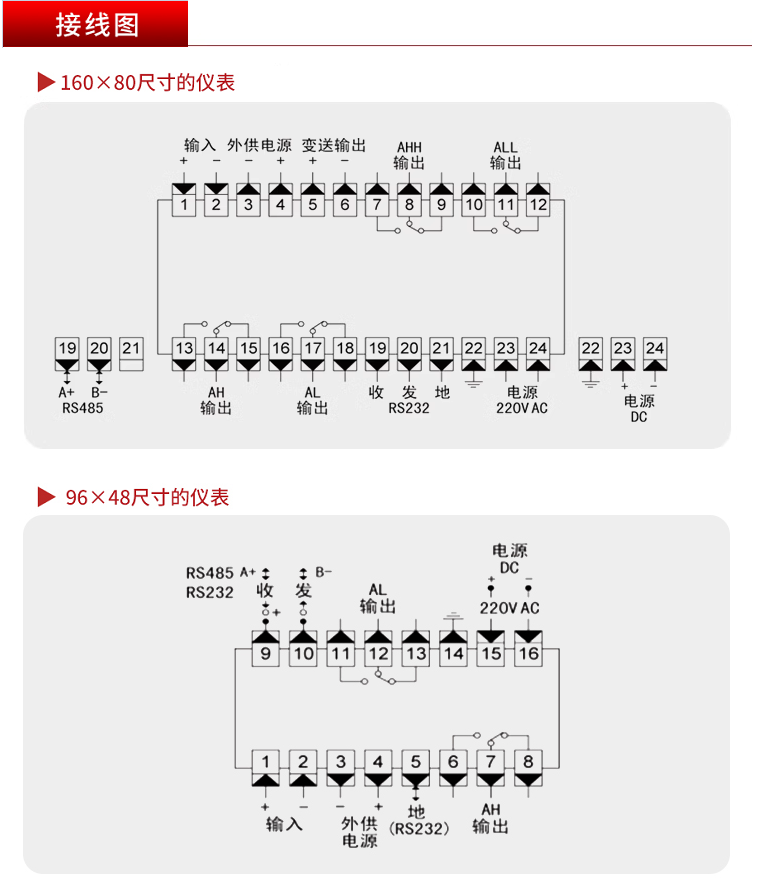

仪表接线图:
