CH6经济型数显仪(0.5)
CH6系列数显仪可与各类模拟量输出的传感器／变送器配合，完成对温度、压力、流量、液位、成分等物理量的测量、变换、显示和控制。 CH6数显仪采用了宽工作电压范围的新型开关电源，仅通过面板按鍵，即可以接收电压、电流、热电偶、热电阻等各种类型的输入信号，实现了万能输入。本仪表测量误差小于0.5%，并具备调校、数字滤波、2点报警输出等功能。
产品详细

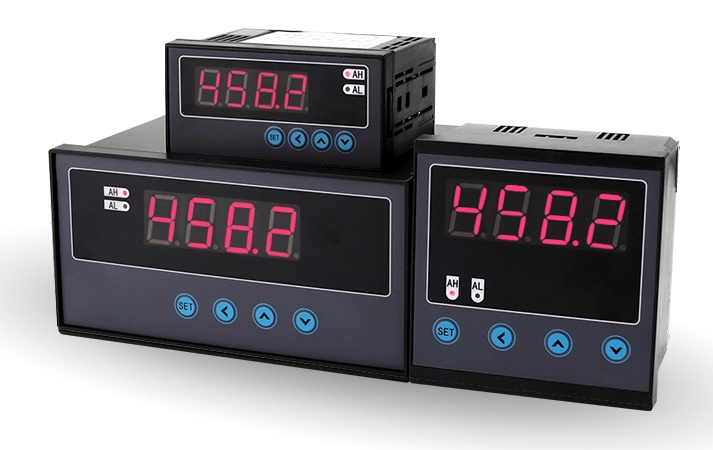

- CH6 数显控制仪
- (精度0.5%／万能输入／带2点报警控制／带外供24VDC)
- 用途：CH6系列数显仪可与各类模拟量输出的传感器、变送器配合，完成对温度／压力／流量／液位／成分等物理量的测量、变换、显示和控制。 CH6智能数显仪，仅通过面板按鍵，即可以接收电压／电流／热电偶／热电阻等各种类型的输入信号，实现了万能输入。本仪表测量误差小于0.5%，并具备调校、数字滤波、2点报警输出等功能，报警方式可选择上限报警或下限报警，报警灵敏度也可独立设定。根据用户的需求还可以增加变送输出电流4-20mA的功能。
- 技术参数:
- 1．显示范围：-1999－9999,小数点位置可自由设定
- 2．准确 度：优于±0.5%FS
- 3．测控周期：0.2s／每秒5次
- 4．分辩 率：1／16000，14位A／D转换器
- 5．报警输出：２点继电器输出／触点容量220VAC，
- 6．变送输出：4-20mA，0-10mA，0-20mA，1-5V，0-5V
- 7．工作电源：220VAC／10-36vDC
- 8．工作环境：温度0－
- 9．对外配电：给现场传感器提供24VDC电源（50mA)
代 码
说 明
CH6 /
智能数显控制仪表
外型尺寸
AH
大横式160×80×125
AS
大竖式80×160×125
CH
小横式96×48×82
CS
小竖式48×96×82
B
方型96×96×76（W×H×L）
D
方型72×72×75（W×H×L）
E
方型48×48×108（W×H×L）
万能输入信号
E
热电偶输入 (K/S/R/B/N/E/J/T)
R
热电阻输入 (Pt100/Cu50/Cu100)
I
直流电流 (4-20mA/0-20mA/0-10mA)
V
直流电压 (0-5V/0-10V/1-5V)
报警点数2点
T
2点报警，可自由设定
变送输出
A0
无变送输出
A1
电流输出:4-20mA,0-20mA等
A1G
电流输出:4-20mA,0-20mA,带隔离
A2
电压输出:0-5v,1-5v,0-10v等
外供电源
B0
无外供电源
B1
外供24VDC
仪表电源
V0
100-240VAC(50-60HZ)
V1
24VDC(10-24VDC)
