HDK268微差压变送器
HDK268微差压变送器（风差压变送器） ■ φ8 倒刺嘴接口，安装方便 ■ 测量微小气体差压值（0～500Pa…100kPa） ■ 坚固密封良好的铝合金外壳 ■ 具有短路保护和反极性保护 ■ 零点、灵敏度温度全范围补偿 ■ 抗干扰能力、稳定性能强 ■广泛用于电力、石油、化工、冶金的风道压力或流量的测量，实现生产过程自动测量的控制。差压（适用于炉堂管道内负压）

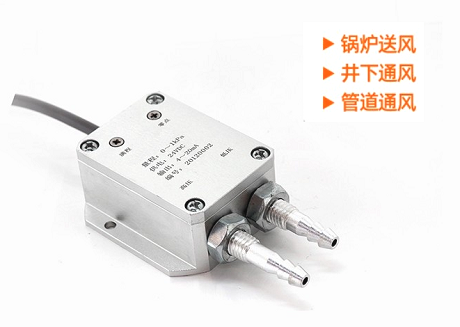

HDK268 微差压变送器
（风差压变送器，炉膛负压变送器）
概述： HDK268 微差压变送器（风差压变送器），采用专用硅压阻式微差压芯体，铝合金外壳，应用隔离技术，传感器经过精密温度补偿后转换成标准电流4～20mA信号，实现生产过程自动测量和控制。
HDK268 风差压变送器，两个压力接口为 M10 螺纹加φ8 倒刺嘴结构，使用简单方便，可直接安装在测量管道上或通过引压管连接。广泛用于锅炉送风，井下通风等电力、煤炭行业，石油、化工、冶金的风道压力或流量的测量，超净厂房自动化检测压力过程控制领域。
应用领域：
■ 适用于锅炉送风，井下通风等电力、煤炭行业
■ 超净厂房自动化检测压力过程控制领域
■ 适科学试验，仪器配套
技术指标：
量程范围：0-0.06～100kPa（按要求生产）
供电电源：24VDC（16～36V)
工作方式：差压
补偿温度：0～50℃
介质温度：-10～60℃
工作温度：0～60℃
综合精度：0.5%FS 、1.5%FS
输出选择：4～20mA、1～5V、0～5V
零点温度漂移：±0.05%F.S/℃
灵敏度温度漂移：±0.05%F.S/℃
测量介质：不导电、无腐蚀或弱腐蚀性气体
测压形式：差压（适用于炉堂管道内负压）
产品选型：
代 码 | 选 型 说 明 | |||
HDK268－ | 差压压力变送器（0～35kPa…2.5MPa） | |||
输出信号 | A | 二线制4～20mA （默认） | ||
V | 电压输出0～5V，1～5V | |||
引压口螺纹 | 1 | φ8 倒刺嘴接口 | ||
最后注明差压量程范围 | －X | 500pa,1Kpa,2Kpa,5Kpa 7Kpa,10Kpa,20Kpa,35Kpa70Kpa,100Kpa | ||
| ||||
如：ＨＤＫ268－Ａ1－5KＰa，表示HDK268微差压压力变送器，输出二线制4～20mA,差压量程0～5KPa
外形尺寸：
1、壳体材质：合金铝、不锈钢
2、接口尺寸：￠8宝塔头，倒刺嘴接口
3、引线接头：直接引线、航空插头
