: HDK-G高温压力变送器
HDK-G高温压力变送器（150℃-250－350℃） ■ 使用高性能耐高温扩散硅压阻传感器 ■ 用于气体、液体等高温介质的压力测量 ■ 压力量程范围广，有数字显示可选择 ■ 多种输出信号可选择 ■ 工业过程高温压力检测与控制，抗震动、抗冲击，耐腐蚀

产品详细

HDK-G 高温压力变送器

　　（专业测量高温介质）

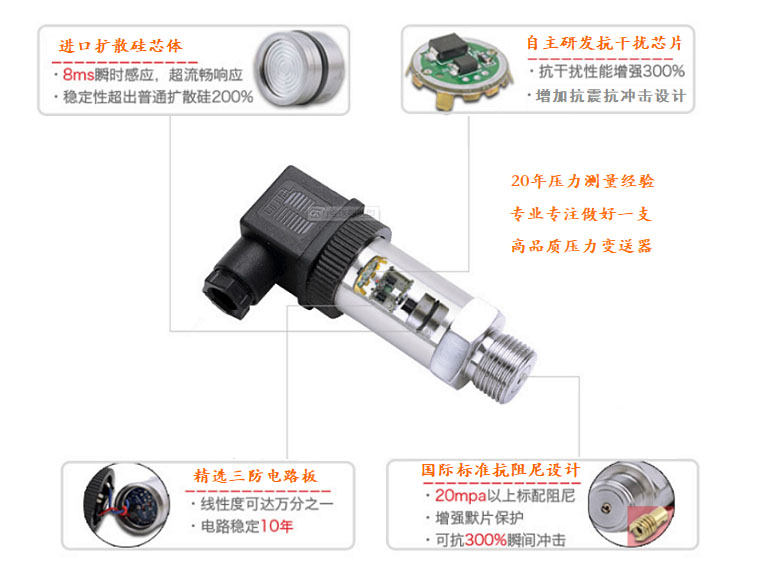

概述： HDK-G高低温压力变送器引进美国的先进技术设备工艺，放大电路和压力芯体采用国际著名品牌的耐高温元器件，经过精密的温度补偿、精湛的全不锈钢密封焊接和完善的装配工艺，使产品具有精度高、抗干扰、过载和冲击能力强、防潮性和长期稳定性好等特点。备有多种压力接口和电气接口供客户选配。以满足各种工业过程中高、低温介质的压力测量。

广泛应用于冶金、航空、石油化工、医药、食品、饮料、造纸等自动化控制领域。可用来测量高温的水、油、化工液体、气体等多种介质的压力。本品为专业的耐高温产品，输出4-20mA，0-5V,0-10V，RS485信号等。

应用范围：

◇·专业测量蒸汽、热油等高温介质压力

◇·专业测量热水、化工液体等高温介质压力

◇·工业过程高温压力检测与控制　

◇·其它需要高温压力测量的场合
　　　　　　

技术参数:

1. 测量范围：-0.1MPa－250Mpa内各量程任选
2. 输　　出：(1)二线制4—20mA；(2)三线制0-5V，1-5V，0-10V

3. 测量介质：蒸汽、热油等高温介质

4. 显　　示：标准产品无显示，可选装数字显示功能

5. 工作方式：绝压、表压、负压　　　　　　　　

6. 介质温度：-20－150℃；150－250℃；250－350℃
7. 精　　度：±0.3%FS, ±0.5%FS

8. 供　　电：24VDC（9—36VDC）　　　　　　　　　　　　　　　

9. 过载能力：150 % F·S

10. 绝缘电阻：≥2000M欧

11. 振动影响：对于10HZ-1HZ的机械振动，输出变化小于±0.1%FS

12. 温度补偿：0--70℃，补偿值≤0.02% F·S/℃　　　　　　　

13. 连接螺纹：M20×1.5、M14×1.5外螺纹，或用户自选　　　

14. 防爆标志：ExdII CT6Gb　（国家防爆认证）

产品选型:

代码	选型说　　明
HDK-G-	高温型压力变送器
	1	表压（出厂默认）
	2	绝压
	3	负压
输出信号		A	二线制4～20mA （出厂默认）
		V	电压输出0～5V，0～10V
		R	RS485通讯（Modbus-Rtu协议）

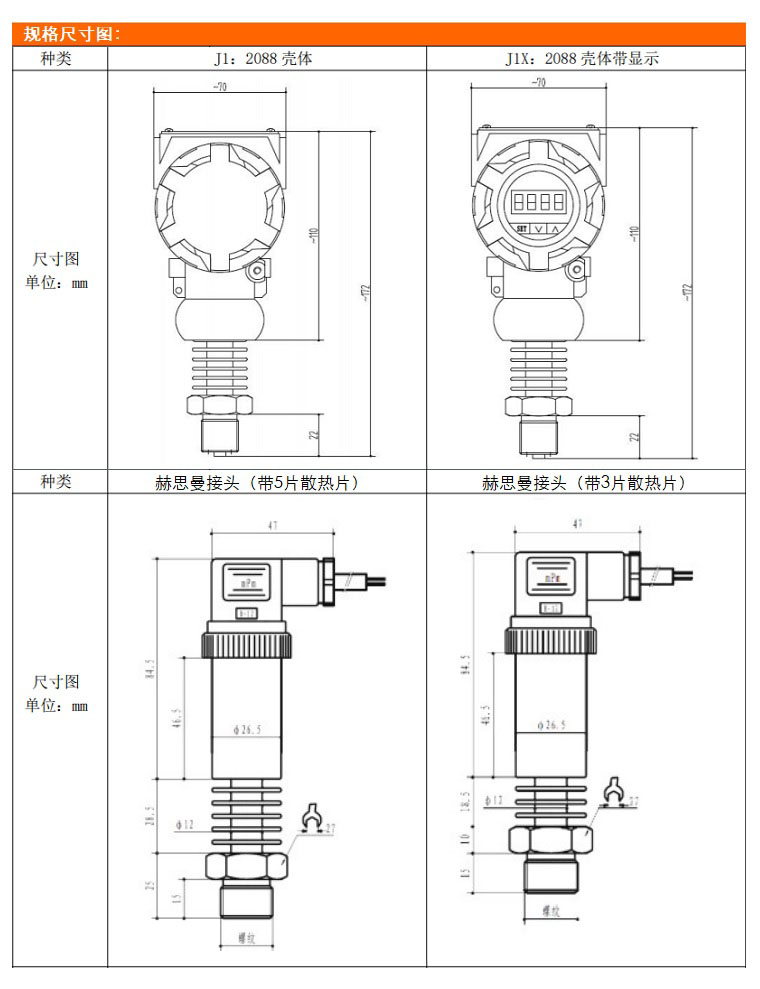

外形结构			1－	不锈钢圆柱形精巧外壳（此结构需要选出线方式）
			2－	接线盒式2088工业外壳（此结构不需要选出线方式）

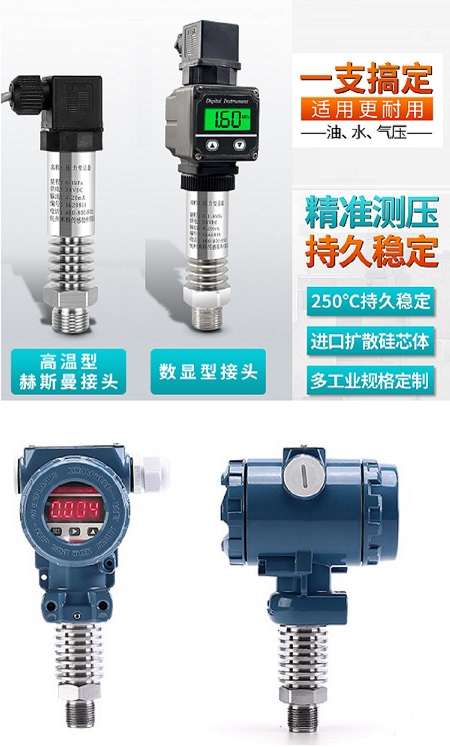

现场显示				N	标准型无显示（出厂默认）
				C	带现场LCD液晶显示
				E	带现场LED数码管显示

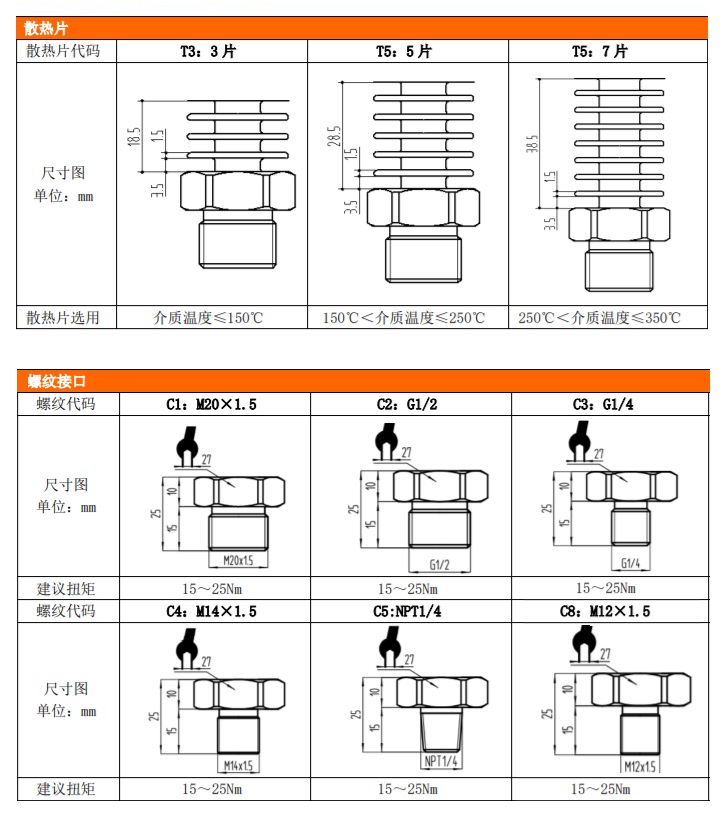

安装螺纹					1	M20×1.5 (出厂默认)
					2	M16×1.5
					3	M14×1.5
					4	M12×1
					5	G1/2
					T	用户指定安装螺纹
电气连接出线方式						H－	赫思曼式(出厂默认)
						M－	直接密封出线式
						K－	航空插头式

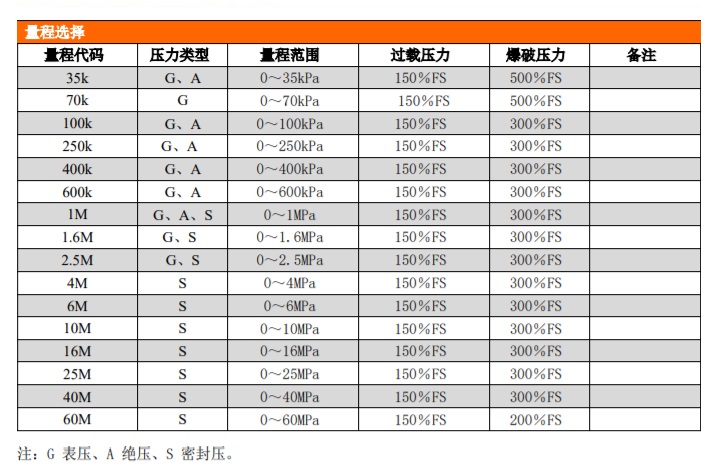

压力量程							X	0.1Mpa,1Mpa,1.6Mpa,2Mpa,6Mpa,10Mpa,20Mpa,40Mpa,60Mpa

如：ＨＤＫ-G-1Ａ2－N1-１０ＭＰa，表示HDK-G高温压力变送器，输出二线制4-20mA, 工业2088外壳无显示，安装螺纹M20×1.5，表压量程0-10MPa

安装使用示意图:
