HDK-P平膜式压力变送器
HDY-P平膜式压力变送器 ■ 压力接口采用 316L 平膜片结构 ■ 卫生型，防结垢 ■ 可测量绝压、表压和密封参考压力 ■ 良好的密封性，能长期稳定工作 ■ 极高的抗震和抗冲击性能 ■ 多种输出信号可选择，可按客户要求定制■ 专业针对粘稠介质（食品、饮料、泥浆、煤浆、油漆、原油）的压力测量。
HDK-P平膜式压力变送器
（专业测量粘稠介质型）
概述： HDK-P平膜式压力变送器引进美国的先进技术工艺，放大电路和压力芯体采用国际著名品牌的元器件，经过精密的温度补偿、精湛的全不锈钢密封焊接和完善的装配工艺，使产品具有精度高、抗干扰、过载和冲击能力强、防潮性和长期稳定性好等特点。备有多种压力接口和电气接口供客户选配，以满足各种粘稠介质（食品、饮料、泥浆、煤浆、油漆、原油）的压力测量。
广泛应用于冶金、航空、石油化工、医药、食品、饮料、造纸等自动化控制领域。具有防堵塞、防爆、防潮性，可用来测量水、食品、油类、粘稠液体、气体等多种介质的压力。如食品、饮料、化工涂料、油漆检测系统、环保、煤矿、密封油压系统、实验或测试泥浆、煤浆、原油等粘稠介质。
技术参数：
1. 测量范围：-0.1MPa－10Mpa，-0.1MPa－150Mpa内各量程任选
2． 输 出：(1)二线制4—20mA； (2)三线制0-5V，1-5V，0-10V
3． 测量介质：粘稠液体介质（防堵塞型）
4． 显 示：标准产品无显示，可选配LED显示、液晶显示
5． 工作方式：绝压、表压、负压可任选
6． 工作温度：-20－85 ℃
7． 精 度：平膜式±0.5%FS
8． 供 电：24VDC （10—32VDC）
9． 过载能力：150 % F·S
10． 绝缘电阻：≥2000M欧
11． 振动影响：对于10HZ-1HZ的机械振动，输出变化小于±0.1%FS，耐振动
12． 温度补偿：0--70℃，补偿值≤0.02% F·S/℃
13． 连接螺纹：M20×1.5外螺纹，或用户自选
产品选型：
代 码 | 选 型 说 明 | ||||||
HDK-P | 平面膜片型压力变送器 | ||||||
| －1 | 表压（出厂默认） | |||||
－2 | 绝压 | ||||||
－3 | 负压 | ||||||
输出信号 | A | 二线制4～20mA （出厂默认） | |||||
V | 电压输出0～5V，0～10V | ||||||
R | RS485通讯（Modbus-Rtu协议） | ||||||

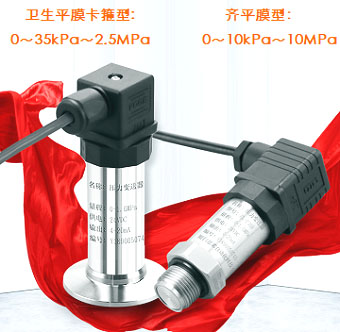

平膜结构 | 1－ | 螺纹齐平膜结构精巧外型（0-10Kpa-10Mpa) | |||||
2－ | 专业大量程无腔平膜（0-1.6Mpa-150Mpa） | ||||||
3－ | 卫生平膜卡箍式(0-35Kpa-2.5Mpa) | ||||||
4－ | 螺纹齐平膜结构2088工业外壳（0-1.6Mpa-150Mpa） | ||||||
安装螺纹
| 1 | M20×1.5 (出厂默认) | |||||
5 | G1/2 | ||||||
T | 其它 | ||||||
出线方式
| H－ | 赫思曼式(出厂默认) | |||||
M－ | 直接密封出线式 | ||||||
K－ | 航空插头式 | ||||||
最后注明量程范围 | X | 如0.1Mpa,1.6Mpa,10Mpa | |||||
| |||||||
如：ＨＤＫ－Ｐ-1Ａ1-1H－4ＭＰa，表示HDK平膜式压力变送器，螺纹齐平膜式，输出二线制4-20mA, 安装螺纹M20×1.5，赫思曼出线，表压量程4MPa
产品接线图：
外形尺寸图：
