HF 高精度隔离器（超薄）

HF11直流信号隔离器（HF11一入一出／　HF211一入二出／　HF221二入二出）

产品特性: 超薄型

◇ 通道数：HF11一入一出／　 HF211一入二出／　HF221二入二出

◇ 直流信号输入：4～20mA，0～20mA，0～10mA，0～75mV，0～5V，0～10V

◇ 隔离变送输出：4～20mA，0～20mA，0～10mA，0～75mV，0～5V，0～10V

◇ 经过隔离滤波、抗干扰等处理后，输出至采集控制系统　或其它智能仪表

◇ 配合DCS/PLC等控制系统或其它单元组合仪表应用

◇ 供电电源-输入-输出-通道之间多方全隔离，强大的抗电磁干扰能力

◇ 电流输出负载能力强：0～500Ω

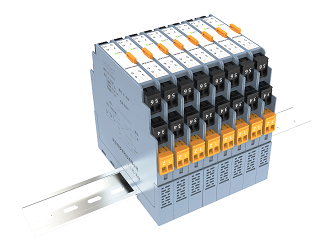

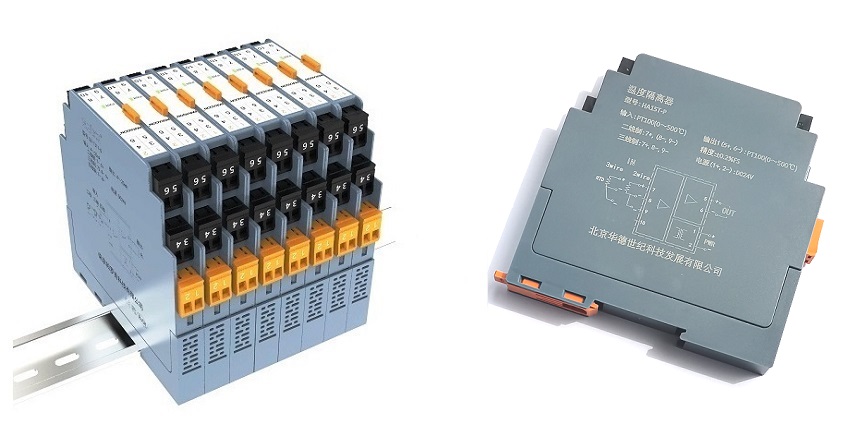

◇ 超薄设计，厚度12.5mm,阻燃性材质外壳，适合密集安装、组合使用

◇ 高品质进口芯片，模块化表芯设计，采用SMT表贴工艺及厚膜集成技术

◇ 专业插拔式工业接线端子，可带电热插拔，方便实用

◇ 安装方式：35mm标准DIN导轨卡式安装；适合密集安装，拆缷方便

◇ 选装功能→ （1）防雷防浪涌功能－－－型号带尾标＂ＬＰ”

产品概述

HF11直流信号隔离器（一入一出）
将工业现场的直流信号（4～20mA，0～20mA，0～10mA，1～5V，0～5V，0～10V），经过隔离滤波、抗干扰等处理后，再输出至DCS/PLC等采集控制系统或其它智能控制仪表。
HF11信号隔离器，在工业现场与各种温度、压力、液位、流量等变送器配套使用，供电电源-输入-输出-通道之间多方全隔离抗干扰，精度高，寿命长，功耗低。有效解决工业现场信号干扰及信号转换传输、匹配问题，并对PLC、变频器、DCS系统起保护作用，保证系统的稳定可靠运行。本产品具备多种规格可选，完全满足自控系统中各种信号的隔离／配电／转换／分配／报警设定等功能要求。

选型、订货代码

技术参数

l 供电电源
电源电压：24VDC ±10%
电源指示：通电时，LED 电源灯亮绿色
电流消耗（24VDC供电时）：< 25mA, 功耗1W

l 输入信号：
输入信号：4～20mA，0～10mA，0～20mA，0～20mV

0～75mV，0～250V， 1～5V，0～5V，0～10V，±10V
输入阻抗：电流输入时≤ 100Ω；电压输入时≥100KΩ

l 输出信号：

输出电流：4～20mA；0～10mA；0～20mA
输出电压：1～5V；0～5V；0～10V；±10V，其它
电流输出允许负载：0～500Ω(智能自适应负载）
电压输出阻抗： ≥10KΩ
输出纹波： < 10mVrms

l 综合主要技术参数
标准精度：±0.1%F.S
温度漂移：±0.015% / ℃
开机响应时间：< 0.05s （0～90％）
隔离能力：输入--输出--电源之间 1500V／1min
绝缘电阻：输入--输出--电源之间 ≥100MΩ ／500VDC
工作温度： -25～＋85℃；
储存温度： -40～＋85℃；
环境湿度：0～95%（无冷凝）
使用线缆：0.5～2.5mm的多束或单股电缆
电磁兼容：符合GB/T18268工业设备相关抗电磁兼容指标（等同于IEC61326-1)
机壳材质：阻燃ABS
安装方式：DIN 35标准导轨安装

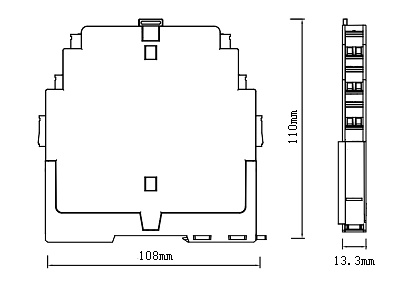

外形尺寸：厚度×长度×高度＝12.5×106×112（mm)
整机重量：100g

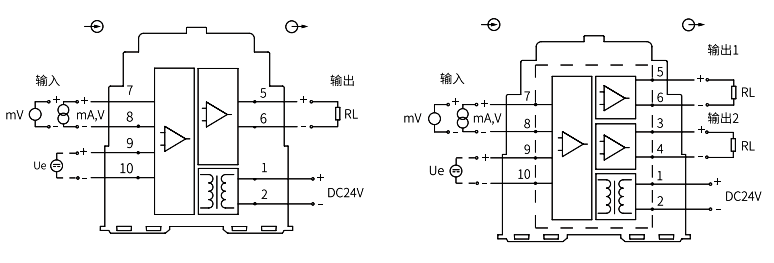

产品接线图： 1入1出 / 1入2出

注：（1）输入信号带浪涌保护是选配功能， （2）RS485输出是选配功能
