HD07 MV信号变送器

HD07称重mV信号变送器（mV隔离放大器）

配套应变式测力称重传感器使用（全新升级）

输入/输出范围选型（代码）

      HD07称重信号变送器（mV信号隔离放大器），将测力传感器的mv信号经隔离滤波放大处理，转换成所需的标准信号（如4～20mA/0～20mA/0～5V/0～10V）。本模块内置外供10V精密电源，专业用来给现场的应变式传感器供电。导轨式密集安装，使用简单方便，大量应用于信号放大及传输采集系统中。

   HD07称重信号变送器（mV信号隔离变送器），专为测力／称重传感器开发，输入／输出／电源之间三方电磁全隔离抗干扰，有效解决工业现场信号干扰、放大转换、信号传输及匹配问题。经隔离放大输出的信号可接入显示仪表、PLC等采集控制设备，并对接收设备起保护作用，保证系统的可靠稳定运行。

产品特点

l  配接测力／称重传感器的mv信号进行隔离放大

l    有信号叠加功能：接入1-4台测力传感器，进行叠加求和

l    内置有10V／12V精密电源给现场测力／称重传感器供电

l  超薄设计，可带电插拔式端子，标准DIN35导轨，密集式安装

l    模块化表芯设计,高品质元器件，带电源指示

l    隔离放大一体，输入／输出／电源之间全隔离抗干扰

l    专业级抗干扰芯片，低功耗／低温漂／高精度／长寿命

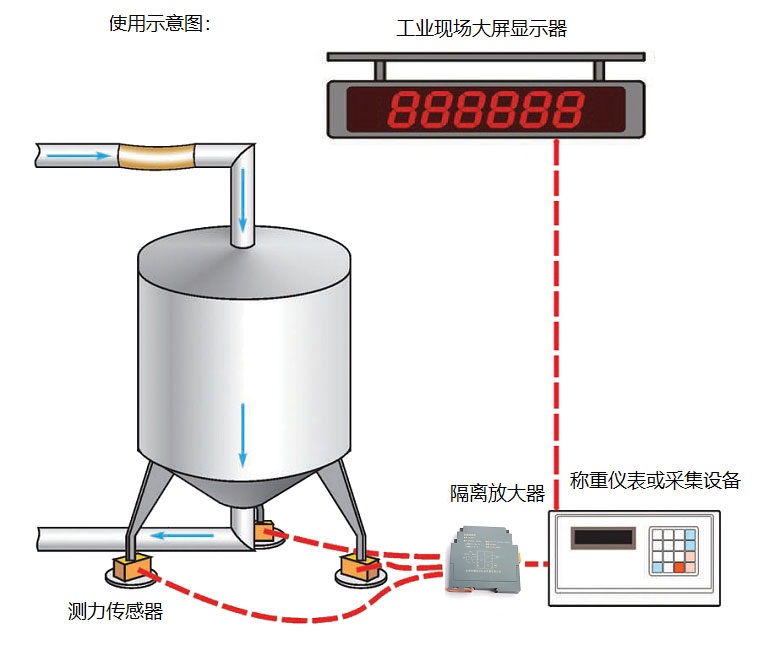

应用连线  （9和10为外供精密10V电源用来给传感器供电）

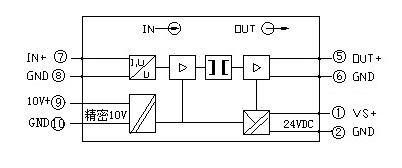

原理框图

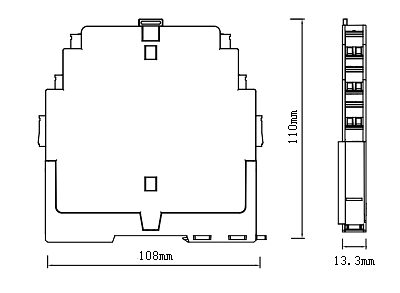

外形尺寸

选型说明

标明输入、输出信号的代码

例：输入测力传感器信号0～20mV，模块内置精密10V给现场传感器供电，输出4～20mA,则mV隔离放大器型号为HD07-46
