HD03隔离配电器
HD03隔离配电器是一种向二线制4-20mA仪表供电并将输入信号隔离转换成标准信号的仪表。该变送器输入/输出/电源三方全隔离抗干扰，精度高，且输入输出选择范围宽，导轨安装便于检测与维护。专业与各种二线制温度变送器、流量变送器、压力变送器、液位变送器配套使用，完成向变送器馈电、取回参数信号、隔离转换输出的工作；广泛用于电信、电力、石油化工、水处理等领域的数据采集、信号传输转换和DCS集散控制系统。

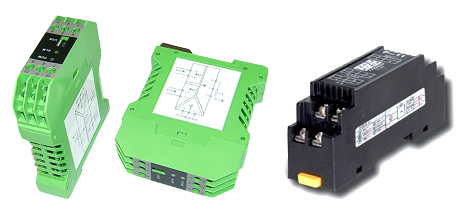

HD03隔离配电器
(二线制4-20mA仪表隔离配电器）
概述：HD03隔离配电器是一种向二线制4-20mA仪表供电并将输入信号隔离转换成标准信号的仪表。该变送器输入/输出/电源三方全隔离，具有超强抗电磁干扰能力，精度高，且输入输出选择范围宽，导轨安装便于检测与维护。专业与各种二线制温度变送器、流量变送器、压力变送器、液位变送器配套使用，完成向变送器馈电、取回参数信号、隔离转换输出的工作；广泛用于电信、电力、石油化工、水处理等领域的数据采集、信号传输转换和DCS集散控制系统。
HD03隔离配电器采用了先进的数字化技术，具备了传统模拟仪表所不具备的多项先进性能，在对高、低频干扰信号的抑制方面均有着优异表现；数字化技术的应用有效提高了隔离转换精度；内部采用数字化调校、无需零点及满度调整、自动动态零点校准、温度漂移自动补偿等诸多先进技术。
产品特点：
◇ 专业配接各种二线制4－20mA变送器
◇ 输入／输出／电源之间三方全隔离抗干扰
◇ SMT表贴工艺及厚膜集成技术，可靠稳定
◇ 自动零点自动校准，自动温度补偿技术
◇ 标准DIN35导轨安装，装卸方便,适合密集安装
◇ 体积小巧，外形美观，配电、隔离与变送一体
◇ 带电源指示灯和线路故障指示灯
◇ 可选：HD03一入一出型，HD213一入二出型
选型及定货代码：
型 号：HD03 -[输入代码]/[输出代码]
名称 | 基本型号 | 输入种类 | 输出种类 | 供电 24V | ||
输入代码 | 输入信号 | 输出代码 | 输出信号 | |||
隔离配电器 | HD03- | 1 | 现场二线制变送器输出信号：4～20mA 配电电源：19～28VDC | 1 2 3 4 5 6 7 8 9 Q | 0～100mv 0～10mA 0～20mA 4～20mA 0～5V 0～10V 1～5V -5V～+5V -10V～+10V 其它 | |
（1）输入和输出可以任意组合； 特殊的输入 / 输出型号请向我们确认,用Q表示；
（2）选型举例：HD03-14表示输入二线制4～20mA，隔离输出4～20mA，供电24V
主要技术参数：
HD03变送器技术规格：输入/输出/电源三方全隔离，超强抗干扰能力 | |
精确度 | ±0.1～0.2%FS |
输入信号 | 二线制4－20mA |
输出信号 | 0－100mV，0－5V，0－10V，0－20mA，4－20mA |
输入阻抗 | ≤50Ω（电流输入） |
输出负载 | ≥5K（电压输出）；≤250Ω（电流输出） |
安装导轨 | 标准DIN35 |
外形尺寸 | 103×85×23 mm |
供电电压 | 24VDC |
使用温度范围 | -10－60℃ |
贮存温度范围 | -20－70℃ |
温度系数 | 150ppm |
温度补偿 | 数字化技术，自动温度补偿 |
零位校准 | 数字化技术，零点自校准 |
最大相对湿度 | 90% |
隔离电压 | 1500VDC（1分钟） |
电源消耗 | <60mA |
配电电压 | 22~26V |
配电电压负载能力 | 30mA |

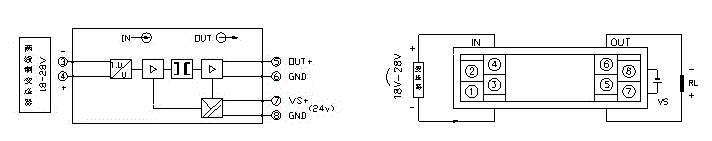

产品原理图： 产品接线图：
输入信号：3(+)，4(-) 输出信号：5(+)，6(-) 供电电源 ：7(+)，8(-)
