HD02信号隔离器
HD02信号隔离器是一种对直流电压电流信号进行隔离及变送处理的仪表，又称隔离器。该变送器输入/输出/电源三方全隔离，具有超强抗电磁干扰能力，精度高，输入输出选择范围宽，标准导轨安装便于检测与维护。与各种温度变送器、压力变送器、液位变送器、流量变送器等配套，完成取回参数信号、隔离转换输出的工作，同时对PLC、变频器、DCS系统等起保护作用。

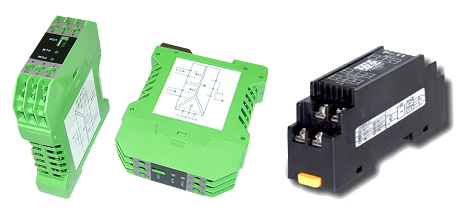

HD02信号隔离器
概述：HD02信号隔离器是一种对直流电压电流信号进行隔离及变送处理的仪表，又称隔离器。该变送器输入/输出/电源三方全隔离，具有超强抗电磁干扰能力，精度高，输入输出选择范围宽，标准导轨安装便于检测与维护。与各种温度变送器、压力变送器、液位变送器、流量变送器等配套，完成取回参数信号、隔离转换输出的工作，同时对PLC、变频器、DCS系统等起保护作用。广泛用于电力、石油化工、水处理、水泥行业等领域的数据采集、信号传输转换和DCS集散控制系统。
HD02信号隔离器采用了先进的数字化技术，具备了传统模拟仪表所不具备的多项先进性能；内部采用数字化调校、无需零点及满度调整、自动动态零点校准、温度漂移自动补偿等诸多先进技术。
产品特点：
◇ 输入/输出/电源之间全隔离，抗干扰能力强
◇ SMT表贴工艺及厚膜集成技术，可靠稳定
◇ 自动零点自动校准，自动温度补偿技术
◇ 标准DIN35导轨安装，装卸方便,适合密集安装
◇ 体积小巧，外形美观，隔离与变送一体
◇ 带电源指示灯和线路故障指示灯
◇ 可选：HD02一入一出型，HD211一入二出型
选型及定货代码：
型 号：HD02-[输入代码][输出代码]
名称 | 基本型号 | 输入种类 | 输出种类 | 供电24V | ||
输入代码 | 输入信号 | 输出代码 | 输出信号 | |||
直流信号隔离器 | HD02- | 1 2 3 4 5 6 7 8 9 Q | 0～100mv 0～10mA 0～20mA 4～20mA 0～5V 0～10V 1～5V -5V～+5V -10V～+10V 其它 | 1 2 3 4 5 6 7 8 9 Q | 0～100mv 0～10mA 0～20mA 4～20mA 0～5V 0～10V 1～5V -5V～+5V -10V～+10V 其它 | |
( 1 ）输入和输出可以任意组合；特殊的输入 / 输出型号请向我们确认,用Q表示；
( 2 ）选型举例：HD02-46 为电流输入隔离器，输入 4～20mA ，输出0～10V
主要技术参数：
HD02隔离变送器技术规格：输入/输出/电源三方全隔离，超强抗干扰能力 | |
高精度 | ±0.1～0.2%FS |
输入信号 | 0-20mV,0-100mV,0-5V,0-10V,0-20mA,4-20mA,±5v,±10v 高压信号：0-100V，0-300V，0-500V |
输出信号 | 0－100mV，0－5V，0－10V，0－20mA，4－20mA,，±5v,±10v |
输入阻抗 | ≥100K（电压输入）；≤50Ω（电流输入） |
输出负载 | ≥5K （电压输出）；≤250Ω（电流输出） |
辅助电源 | DC24V |
安装导轨 | 标准DIN35 |
外形尺寸 | 长×宽×高=98×25×41mm |
频率响应 | ≤2000 HZ |
使用温度范围 | -10－60℃ |
贮存温度范围 | -20－70℃ |
温度系数 | 150ppm/℃ |
温度补偿 | 数字化技术，自动温度补偿 |
零位校准 | 数字化技术，自动零校准 |
最大相对湿度 | 90% (不结露) |
隔离电压 | 1500VDC（1分钟） |
电源消耗 | <50mA |

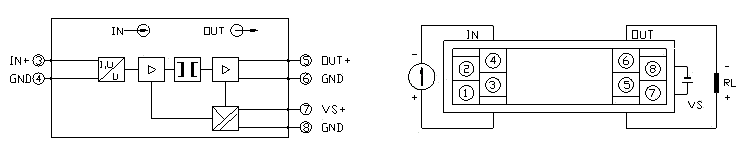

产品原理图： 产品接线图：
输入信号：3(+)，4(-)； 输出信号：5(+)，6(-)； 供电电源 ：7(+)，8(-)
