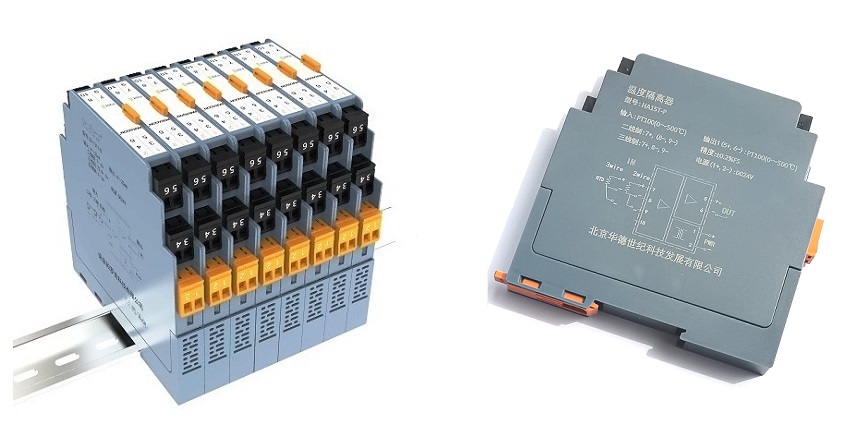

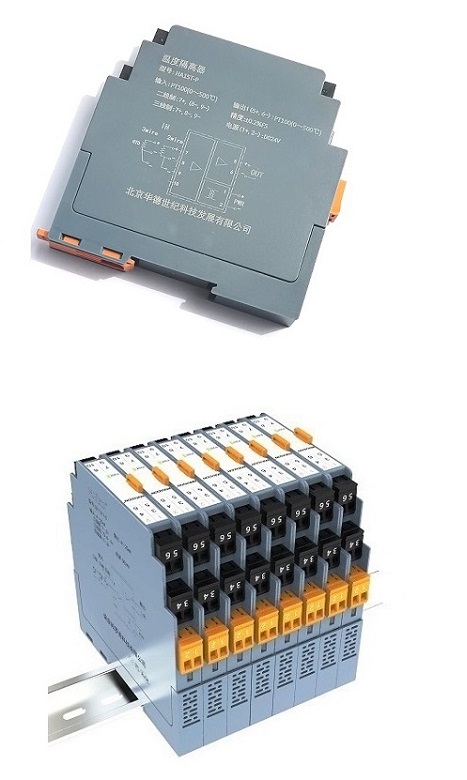

HA15T热电阻热电偶隔离器

HA15T热电阻热电偶隔离器

HA15T热电阻输入输出隔离器,HA15T热电偶输入输出隔离器,输入热电阻/热电偶信号,隔离输出热电阻热电偶信号,是一款特殊的温度信号隔离器,一入一出,一入二出可选。带电源指示和报警状态指示。HA215T一入二出热电阻输入输出隔离器,HA215T一入二出热电偶输入输出隔离器
产品详细

HA15T 热电阻输入输出隔离器 (PT100)

HA15T 热电偶输入输出隔离器(K/S/B/E/T/J/N/R/We5)



输入/输出范围选型(代码)


型  号

说       明

HA15T

(一入一出)热电阻/热电偶输入输出隔离器

HA215T

(一入二出)热电阻/热电偶输入输出隔离器

输入输出

信号

P

输入PT100,隔离输出1:1电阻信号

K

输入K型热电偶,隔离输出K型

S

输入S型热电偶,隔离输出S型

B

输入B型热电偶,隔离输出B型

E

输入E型热电偶,隔离输出E型

J

输入J型热电偶,隔离输出J型

R

输入R型热电偶,隔离输出R型

T

输入T型热电偶,隔离输出T型

N

输入N型热电偶,隔离输出N型

We5-26

输入We5-26型热电偶,隔离输出We5-26

8

其它(用户特定参数)

括号内注明温度范围

(  )

如(-50~200℃)



例:HA15T-PP(0-200℃)表示输入1路PT100(0-200℃)信号,

模拟输出1路PT100(0-200℃)信号,工作电源24VDC.


主要技术参数


热电阻类型

2/3线制PT100热电阻

输出信号范围

电阻信号1:1

信号范围

-200~+800℃



热电偶类型

J/S/B/E/J/T/N/R/We5-26热电偶,mV信号

输入信号范围

-10mV~+60mV

输入信号范围

-10mV~+60mV



通道  数

HA15T一入一出/HA215T一入二出

精  度

±0.2%F.S

单片机AD

高精24位

温度系数

50ppm/K的测量值/100Ω负载

绝缘电阻

电源/输入/输出≥100MΩ/500VDC

绝缘强度

电源/输入/输出之间1500VAC/分钟

波  纹

<10mVrms

响应时间

<0.5S (0mV90%) (TYP)

电源指示

电源指示灯

断线处理

带断线报警功能

执行标准

GB/T18268( IEC61326-1)

工作温度

-20~+75℃

工作湿度

≤90%RH(无凝结水)

电  源

24VDC±10%(电源反向保护)

消耗功率

<1W

单路输出尺寸

长×宽×深=108×13.3×110mm

双路输出尺寸

长×宽×深=108×18.3×110mm

外壳材料

PC+ABS阻燃

阻燃等级

UL94/V0

整机重量

100g

安装导轨

DIN35mm导轨

导线横截面积

0.52.5mm2


   HA15T热电阻输入输出隔离器/热电偶输入输出隔离器,它将输入的热电阻/热电偶信号1:1隔离转换输出至制系统或智能仪表。输入-输出-电源-三方电磁全隔离抗干扰,专业有效解决工业现场的信号干扰及信号转换匹配问题。导轨式密集安装,安装使用简单方便,大量应用于信号传输采集系统中。


   HA215T一入二出电阻输入输出隔离器/一入二出热电偶输入输出隔离器,它将输入的热电阻/热电偶信号1:1隔离转换成2路信号输出至制系统或智能仪表。输入-输出-电源-通道间多方电磁全隔离抗干扰,专业有效解决工业现场的信号干扰及信号转换匹配问题。


产品特点


l  配接热电阻/热电偶信号进行隔离:一入一出/一入二出

l  配接热电阻PT100一入二出时,可做1路电阻输出和1路4~20mA输出

l  超薄设计,可带电插拔式端子,带电源指示和输入信号断线报警

l    模块化表芯设计,高品质元器件,SMT表贴工艺及厚膜集成技术

l    符合EMC电磁干扰标准,输入/输出/电源/通道间多方全隔离

l    专业级抗干扰芯片,低功耗/低温漂/高精度/长寿命

l    标准DIN35导轨,密集式安装,方便快捷实用

l  多年技术积累,产品成熟,性能稳定可靠,可完全替代进口产品

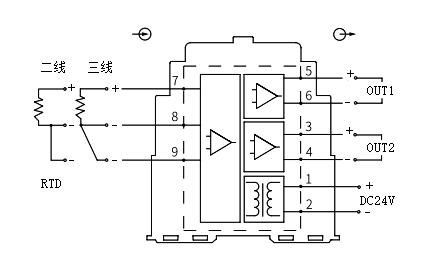

热电阻应用连线

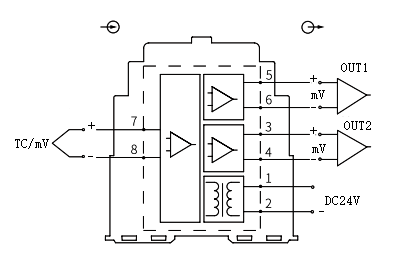

热电偶应用连线



外形尺寸



选型说明


明输入、输出信号的代码

例1:输入1路K型热电偶(0~800℃),模拟隔离输出2路K型热电偶,工作电源24VDC

则一入二出热电偶隔离器型号为HA215T-KK (0~800℃)



例2:输入1路PT100(0~200℃),输出第1路PT100(0~200℃)
输出第2路4~20mA,,工作电源24VDC

则一入二出热电阻隔离器型号为HA215T-PPA (0~200℃)
