HF05无源热电阻变送器

HF05无源热电阻变送器

输入热电阻PT100信号,输出二线制4~20mA,无需外供电源。使用简单方便,低功耗设计,使用寿命超长,应用于I0AI模块,每个模拟端口隔离保护,大量应用于水泥、电力、化工等自动化领域。
产品详细
HF05 无源热电阻变送器 (输入热电阻信号/输出二线制4-20mA/无外部供电
产品特性: (超薄产品,厚度12.5mm)
通道数:HF05无源热电阻变送器,无需外供电源
温度信号输入:热电阻PT100、CU50
隔离变送输出:二线制420mA
经过隔离滤波抗干扰处理后,线性变送并输出至采集控制系统或其它智能仪表
配合DCS/PLC等控制系统或其它单元组合仪表应用
输入-输出之间全隔离,专业有效解决现场电磁干扰
超薄设计12.5mm,阻燃性材质外壳,适合密集安装、组合使用
高品质进口芯片,模块化表芯设计,采用SMT表贴工艺及厚膜集成技术
插拔式工业接线端子,可带电热插拔,安全方便实用
35mm标准DIN导轨安装;适合密集安装,拆缷方便。选装防雷功能,代码FL
产品概述
HF05无源热电阻变送器,又称无源热电阻隔离器/无源温度变送器,
将热电阻信号,经过隔离滤波、抗干扰等处理后,转化为与温度成线性关系的二线制420mA信号,输出至DCS/PLC等采集控制系统或其它智能仪表。本产品无需外供电源,使用方便简单,低功耗设计,使用寿命超长,超薄12.5mm
输入-输出全隔离,精度高,寿命长,功耗低。有效解决工业自动化系统现场信号干扰及信号转换传输、匹配问题,保证系统的稳定可靠运行。大量应用于工业温度采集监控系统中,如水泥、电力、化工行业。
选型、订货代码



选 型 说 明

HF05

一入一出无源热电阻隔离变送器

输入信号

P

PT100 -200~+600) 用户指定量程

C

CU50 -50 ~+150) 用户指定量程CU50

输出信号

6

二线制420mA输出



(注明温度范围)

选型举例:

HF05P60-200),表示输入PT100热电阻信号,量程0-200, 输出二线制4-20mA,无需外部供电



技术参数

l 输入信号:
输入信号:热电阻PT100、CU50
激励电流:800uA
l 输出信号:
输出电流:二线制420mA
输出纹波: < 10mVp-p
输入断线报警:低于量程下限L指示灯闪灯,电流输出≤2mA
              高于量程上限H指示灯闪灯,电流输出22mA
l 综合主要技术参数
激励电流:800uA
标准精度:±0.3%FS

响应时间:< 0.05s 090%)
长线补偿:200Ω(线阻)

温度漂移:±0.015% /

隔离能力:输入-输出之间 1500V/1min
绝缘电阻:输入-输出之间 ≥100MΩ /500VDC
工作温度: -10~+70℃;
储存温度: -30~+80
电磁兼容:符合符合GB/T18268工业设备相关抗电磁兼容指标
机壳材质:阻燃ABS, 使用线缆:0.5~2.5mm的多束或单股电缆
安装方式:DIN 35标准导轨安装

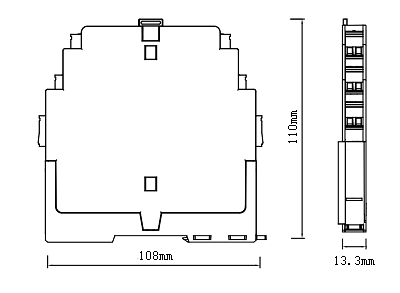

外形尺寸:厚度×长度×高度=12.5×106×112mm)
整机重量:90g
HF05 产品接线图: 热电阻输入
