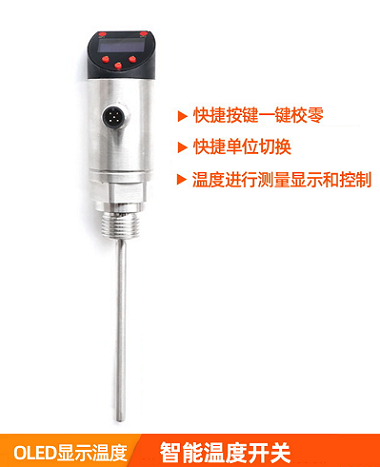

JWBK 数显温度开关
JWBK 电子数显温度开关是集温度测量、显示、输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用PT100高精度温度传感器，输出信号由前置放大电路处理，送入高精度的A/D 转换器，经工业级微处理器运算处理，现场显示，并输出2路开关量，对控制系统温度进行检测与控制。 ■ 开关精度高 ■ 响应时间可调 ■ NPN、PNP 兼容，可自由切换。 ■ 按键调节，快捷按键一键校 零，快捷单位切换。 ■ OLED 显示当前温度 ■ 节点动作发光管，便于观察。
JWBK智能数显温度开关
(现场OLED显示 + 2路开关量输出 + 4～20mA）

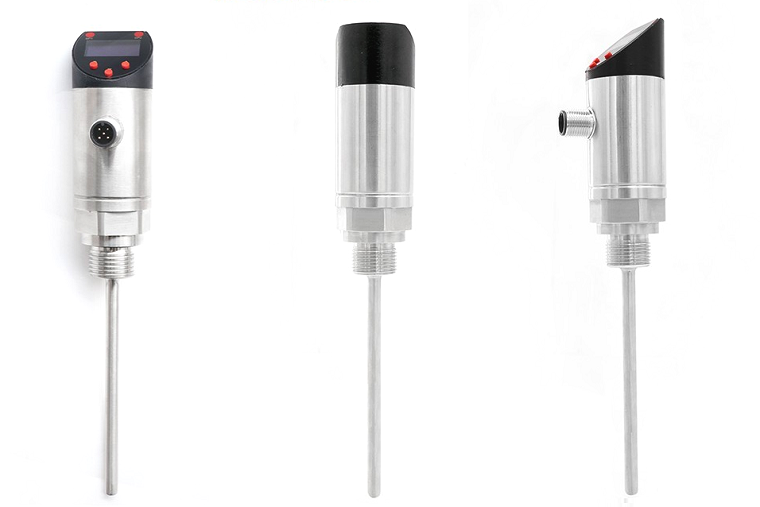

一.JWBK一体化智能数显温度开关
JWBK智能数显温度开关，电子数显温度开关是集温度测量、显示、输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用 PT100 高精度温度传感器，输出信号由前置放大电路处理，送入高精度的 A/D 转换器，经先进的工业级微处理器运算处理，现场显示，并输出 2 路开关量，对控制系统温度进行检测与控制。该智能数字温度开关使用灵活，操作简单，调试容易，安全可靠。
广泛应用于水电，自来水，石油，化工，机械，液压等行业，对介质的温度进行测量显示和控制。（使用范围－50℃～200℃）
主要技术指标:
1.供电电压：24VDC(12～30VDC)
2.综合精度: A级0.5%FS
3.输出信号：两路开关量，NPN、PNP兼容 + 4～20mA
4.负载容量：≤24V1.2A；功 耗 ≤15mA
5.介质温度: -50℃～200℃
6.工作温度: -25℃～80℃
7.响应时间：≤20ms
8.绝缘电阻: 200MΩ/250VDC
9.显示方式：4位OLED显示

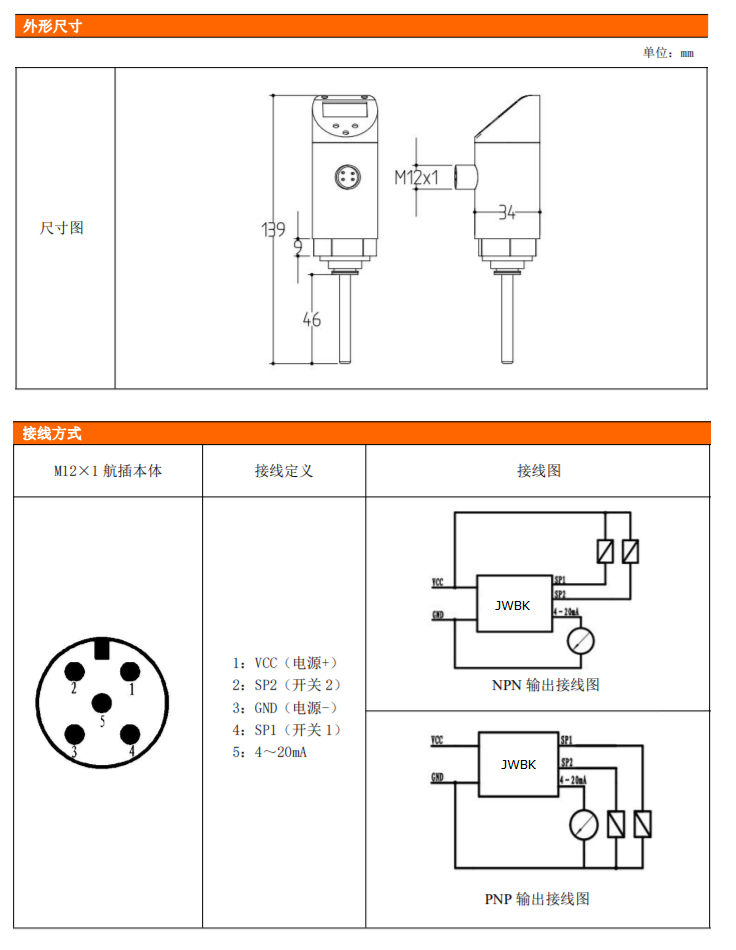

10.电气接头：M12*1圆形插头
11.外壳材质：304不锈钢
12.面板材质: PA66
13.防护等级：IP65
二. 温度传感器
采用德国进口高精度PT100传感器，严格按照国家标准，根据各行业使用及现场环境、参考国外同类产品，进行改进和创新，使产品使用更方便更可靠更实用。
热电阻技术指标：
产品型号 | 测温范围 | 分度号 | 级别 | 允差△t℃ |
JWBK | -50--＋200℃ | PT100 | A | ±（0.15＋0.002∣T∣） |
B | ±（0.25＋0.002∣T∣） | |||
三、产品选型表
代 码 | 选 型 说 明 | ||||
JWBK－ | 智能数显温度开关 (现场OLED显示，2路开关量输出+ 4～20mA，24V供电) | ||||
安装螺纹 | C1－ | M20×1.5 | |||
C2－ | G1/2 | ||||
C3－ | G1/4 | ||||
C5－ | NPT1/4 | ||||
螺纹以下杆长 | L(X)－ | L50, L100, L150, L200, L250, L300, L350, L400, L450(mm) | |||
保护管直径Φ(mm) | Φ10－ | 6, 8, 10, 12, 16, 20mm | |||
温度量程范围（）内注明 | （ ） | 比如（0～100℃）（0～150℃）（-50～150℃） | |||
如：JWBK-C3－L200-Φ6-（0～100℃）: 表示JWBK智能数显温度开关，现场显示，输出2路开关量信号，量程0～100℃，安装螺纹G1/4，螺纹以下杆长L=200mm，杆粗Φ6mm | |||||
