本安防爆温度变送器(RS485)
本安型防爆一体化温度变送器（-50℃～250℃） ■ 温度测量准确 ■ 一体化本安防爆结构，专业防爆型产品 Exia IICT6Ga ■ 通过国家低压防爆电器质量检验检测中心防爆认证 ■ 精度高，响应快，工作长期稳定 ■场接线方便，操作简单

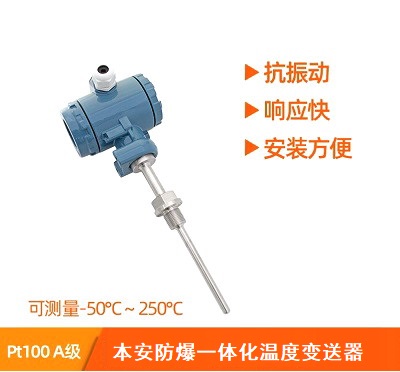

YCSBWZ-2088 防爆一体化温度变送器（本安型）
(二线制4-20mA + HART协议、RS485：测温准／响应快／寿命长／安装方便）

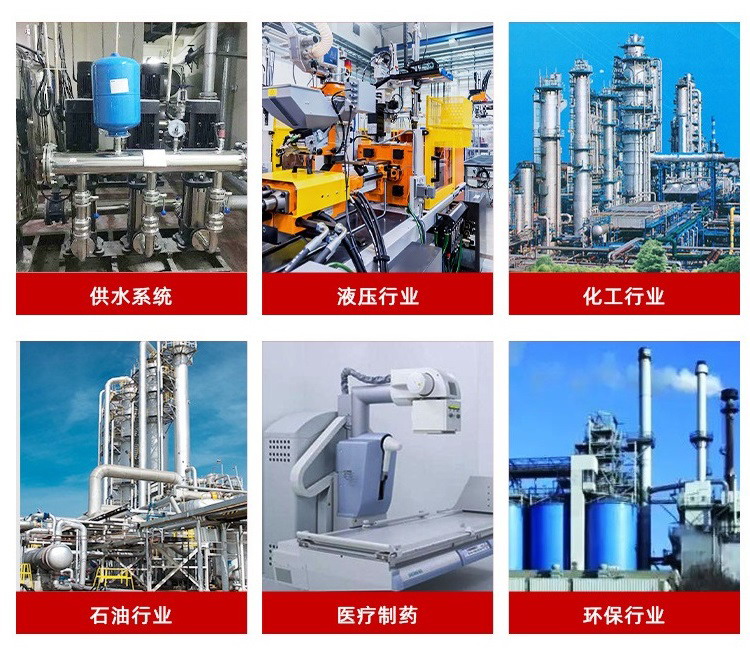

广泛应用于电力、石油、化工、电力、冶金、医药、建材、科研等工业领域的温度测量与控制，特别适合于自动化、计算机测控系统。可在恶劣的环境下使用，具有防潮、防爆、防水、防震、防有害气体侵蚀的能力。
一.一体化防爆温度变送器
YCSBWZ-2088 防爆一体化温度变送器是一种接触式测量温度的现场仪表，通常与其相应的二次仪表或计算机采集系统配套使用，可准确测量生产工作过程中各种介质或物体的温度。（使用范围－50℃～250℃）
YCSBWZ-2088 防爆型温度变送器是在温度传感器的隔爆接线盒内安装了变送模块及数字显示模块，传感显示与变送一体化，从而输出4～20mA + HART协议信号/RS485等信号。其中变送模块选用专用芯片进行放大和线性化处理，提高了传感器测量精度，冷端无需补偿，负载能力大，信号传输距离远，抗干扰能力强。
主要技术指标:
1.供电电压：24VDC（消耗功率0.5W)
2.精 度：0.5%FS（高精度A级pt100)
3.输出信号：（1）二线制4～20mA
（2）二线制4～20mA + HART协议
（3）RS485（Modbus-RTU通讯协议）
4.温度量程：-50℃～250℃
5.防爆标志：本安防爆 Exia IICT6Ga
6.安装方式：螺纹安装
7.储存环境：-40～80℃
8.显示：无显示或带现场显示
9.防护等级：IP65
二. 温度传感器
在采用高精度PT100传感器基础上，严格按照国家标准,根据各行业使用及现场环境，进行改进和创新，使产品使用更方便、更可靠、更实用。
主要技术指标：
1.热电阻：
产品型号 | 测温范围 | 分度号 | 级别 | 允差△t℃ |
PT100 | -200～＋500℃ | PT100 | A | ±（0.15＋0.002∣T∣） |
B | ±（0.25＋0.002∣T∣） | |||
三、产品选型表
代 码 | 选 型 说 明 | |||||||
YCSBWZ-2088 | 防爆一体化温度变送器 (专业本安防爆设计：Exia IICT6Ga) | |||||||
分度号 | P | PT100测温芯体 | ||||||
安装螺纹 | 2 | 螺纹安装 M20×1.5 | ||||||
3 | 螺纹安装 G1/2 | |||||||
5 | 螺纹安装 M20×2 | |||||||
接线方式 | 4－ | 2088工业隔爆壳体 | ||||||
8－ | 2088工业隔爆壳体带现场显示 | |||||||
传感器保护管直径Φ(mm) | －Φ10 | 8, 10, 12, 16, 20mm | ||||||
输出信号 | （4～20mA）/ | 4～20mA | ||||||
（4～20mA+H）/ | 4～20mA+ HART协议通讯 | |||||||
（RS485）/ | RS485通讯（（Modbus-RTU通讯协议） | |||||||
量程范围 | （ ） | (-50～100℃),(-50～100℃),(0～150℃),(0～200℃),(0～250℃) | ||||||
安装螺纹以下杆长长度L（mm） | －L | 100,150,200,300,400,500 mm | ||||||

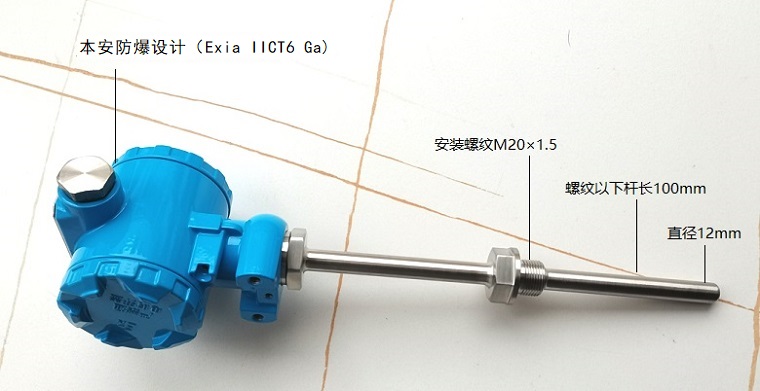

如：YCSBWZ－2088－P24Φ12－(4～20mA /0～200℃）－L100 : 表示本安防爆型一体化温度变送器，输出4～20mA， 对应量程0～200℃，安装螺纹M20×1.5，螺纹以下杆长L=100mm，保护管直径Φ12mm | ||||||||

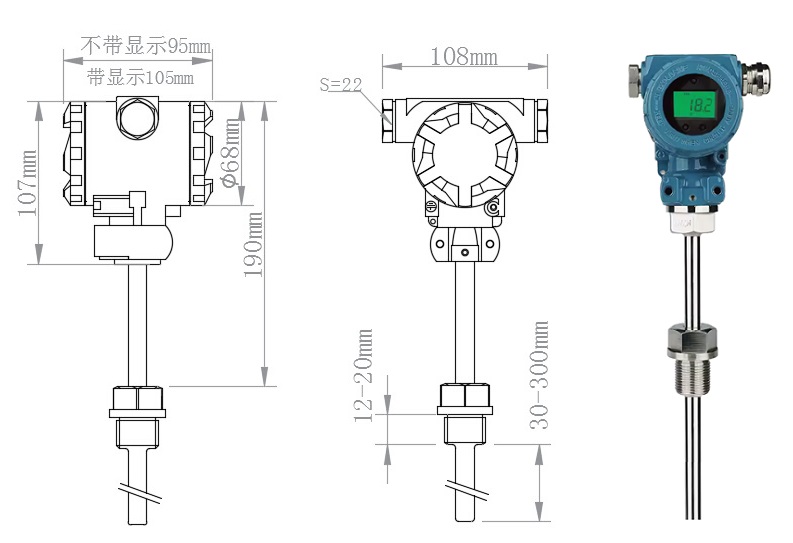

四．安装示意图：
五．基本结构
