WB500温度变送模块

                  WB500 智能温度变送模块

         （装配型温度变送模块）

简介：　WB500装配型温度模块是新一代温度变送模块，更智能，更精准，更方便，它的兼容性远远领先于同类型温度变送器。常用于热电阻、热电偶测量温度的感温元件，采用24伏供电、二线制模式，支持PT100 ，CU50热电阻和E，J，B，K，N，R，S，T八种热电偶。可直接安装在传感器顶部的接线盒内、信号准确、可远传（最大1000M）、精度高、抗干扰、长期稳定性好、免维护。 WB500温度模块已广泛应用于工业控制各领域。

工作原理：
WB500型温度模块采用进口集成电路，将热电阻或热电偶的信号放大，并转换成4-20mA,或0～5V信号，大量装配到温度传感器的接线盒中使用。其中一体化铠装变送器可以直接测量气体或液体的温度特别适用于低温范围测量，克服了冷凝水对测温所带来的影响.

性能特点：
1．供电电压：DC24V（12-40VDC)；

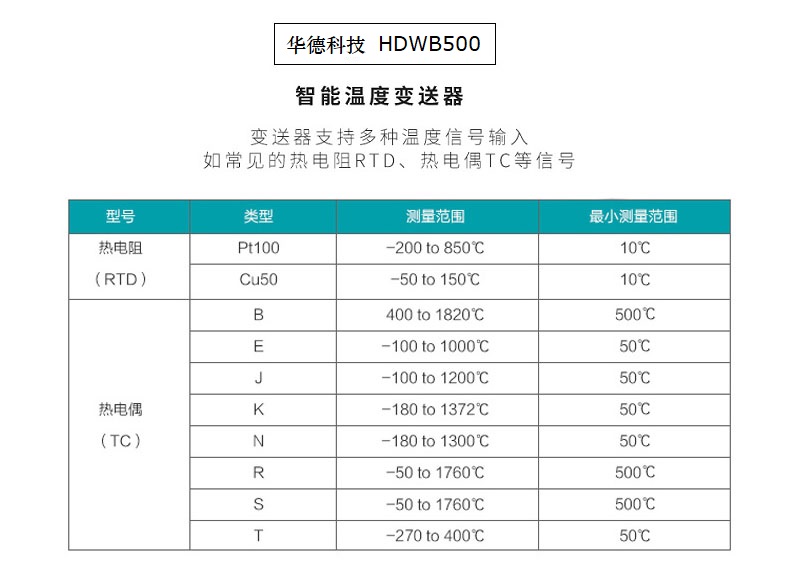

2．输入信号：PT100,CU50,K,J,B,N,S,T,E

3．量程范围：-50-100℃，0-200℃,0-300℃，0-1000℃等
4．输出信号：二线制4－20mA,  三线制1-5V；　

5．HART协议（可选配）　　
6．产品精度：±0.1%/F.S；稳定性：±0.2%/年 　　
7．工作温度环境：-40℃~+85℃　　
8．电路限制：电流≤22mA　　
9．外形尺寸：￠44mm；安装孔间距：33mm； 　　
10．抗机械振动：10～60HZ，0.21mm正弦波；

11．内置准端补偿，有效提高精度  　　
12．可通过PAD手操器或PC在线编程调整

13．符合GB/TB18268工业设备应用要求（IEC-61326-1)
　　

产品外形尺寸和接线图：

JWB500装配到接线盒中的一体化温度变送器：
