: HD60单相直流电流变送器
HD60单相直流电流隔离变送器，主要对被测的直流电流信号（0-30A,0-50A,0-100A,0-500A,0-600A）通过隔离器件进行信号隔离，变送输出为线性0-5V、0-10V、0-20mA、4-20mA等行业标准信号。为自动化监控系统提供更安全性、更可靠性、高精度的监测信号。产品广泛应用于电网监测，电机信号监测、铁路系统信号监测等行业。

产品详细

HD60单相直流电流变送器（0-30A...600A)

输入/输出范围选型（代码）

型号	代码说明
HD60-	单相直流电流变送器(0～600A)
输入信号	1	0～30A
	2	0～50A
	3	0～100A
	4	0～500A
	5	0～600A
	8	其它（用户特定参数）
输出信号		1	0～5V
		2	0～10V
		3	1～5V
		5	0～20mA
		6	4～20mA
		8	其它（用户特定参数）
供电电源			P1	12VDC
			P2	24VDC
			P6	220VAC

主要技术参数

负载能力	电压输出≥2KΩ；电流输出≤250Ω
精度等级	0.5级
静态功耗	≤0.3W
额定功耗	≤0.7W
耐压隔离	DC 2500V
响应时间	≤100ms
温漂系数	≤500ppm/℃
雷击浪涌	电源端2000V,输出端500V
环境温度	-10℃～＋60℃
外壳材料	ABS阻燃
整机重量	100g
安装导轨	DIN35mm导轨
产品孔径	Φ6mm, Φ22mm, Φ35mm(可选)
外形尺寸	Φ6mm：厚110×宽28×高82（mm）
	Φ22mm：厚110×宽28×高85（mm）
	Φ35mm：厚100×宽28×高89（mm）

HD60 单相直流电流变送器，该产品为穿孔输入型单相直流电流隔离变送器。对被测的直流电流信号通过高精度隔离器件进行信号隔离，输出为线性 0-5V、0-10V、0-20mA、4-20mA 等标准信号。广泛应用于电源设备、电网监测、工控监测系统、铁路信号系统等行业。导轨式密集安装，使用简单方便。

产品特点

l 将直流大电流信号隔离变送为标准信号输出0～10V／4～20mA

l 模块耐压隔离高达2500VDC以上

l 输入，输出，电源端分别能够承受较高的浪涌电压冲击;

l 高精度、高隔离、低温漂、低功耗

l 标外观精致小巧，标准DIN35导轨，密集式安装，方便快捷实用

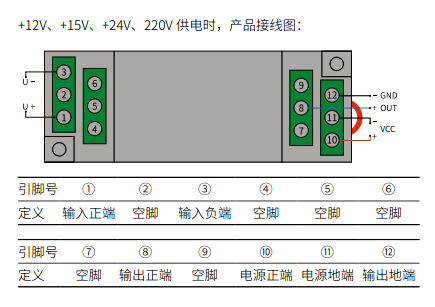

应用连线

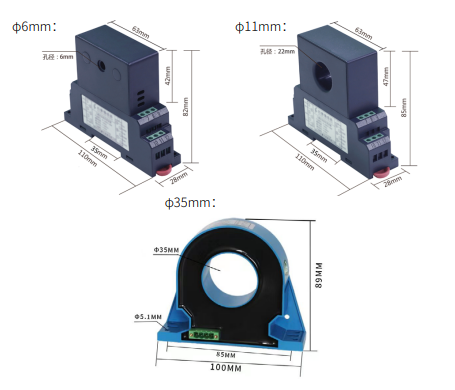

外形尺寸

选型说明

标明输入、输出信号的代码

例：输入0～100A，隔离变送输出4～20mA,工作电源24VDC

则信号隔离器型号为HD60-36P2
