HD61单相直流电压变送器

HD61单相直流电压变送器

HD61单相直流电压变送器,主要对被测的直流电压信号通过隔离器件进行信号隔离,变送输出为线性0-5V、0-10V、0-20mA、4-20mA等行业标准信号。为自动化监控系统提供更安全性、更可靠性、高精度的监测信号。产品广泛应用于电网监测,电机信号监测、铁路系统信号监测等行业。 输入直流电压信号:0-30V,0-100V,0-500V,0-1000V; 输出信号:4-20mA,0-5V,0-10V;
产品详细

HD61单相直流电压变送器(0-30V...1000V)



输入/输出范围选型(代码)


型  号

代 码 说 明

HD61-

单相直流电压变送器(0~1000V)

输入信号

1

0~30V

2

0~100V

3

0~500V

4

0~1000V

8

其它(用户特定参数)

输出信号

1

0~5V

2

0~10V

3

1~5V

5

0~20mA

6

4~20mA

8

其它(用户特定参数)

供电电源

P1

12VDC

P2

24VDC

P6

220VAC


主要技术参数

负载能力

电压输出≥2KΩ; 电流输出≤250Ω

精度等级

0.5

静态功耗

≤0.5W

额定功耗

≤1.5W

耐压隔离

DC 2500V

响应时间

≤100ms/≤400ms(脉冲直流输入时)

温漂系数

≤500ppm/℃

雷击浪涌

电源端2000V,输出端500V

环境温度

-10~+60℃

外壳材料

ABS阻燃

整机重量

100g

安装导轨

DIN35mm导轨



外形尺寸

M型:厚110×宽28×高82(mm)

N型:厚110×宽28×高50(mm)


      HD61单相直流电压变送器,对被测的直流电压信号通过高精度隔离器件进行信号隔离,输出为线性 0-5V、0-10V、0-20mA、4-20mA 等标准信号。广泛应用于电源设备、电网监测、工控监测系统、铁路信号系统等行业。导轨式密集安装,使用简单方便。



产品特点


l  将直流电压信号隔离变送为标准信号输出0~10V/4~20mA

l    模块耐压隔离高达2500VDC以上,抗冲击能力强

l  输入,输出,电源端分别能够承受较高的浪涌电压冲击;

l    高精度、高隔离、低温漂、低功耗

l    标外观精致小巧,标准DIN35导轨,密集式安装,方便快捷实用

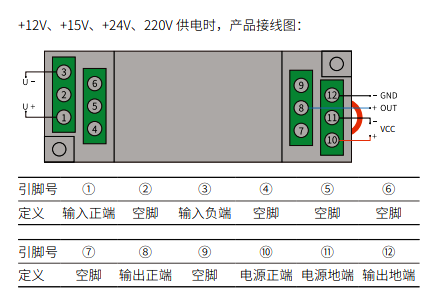

应用连线

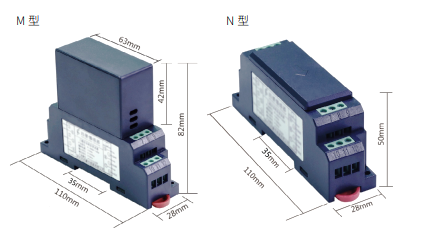

外形尺寸



选型说明


明输入、输出信号的代码

例:输入0~500V,隔离变送输出4~20mA,工作电源24VDC

则信号隔离器型号为HD61-36P2
