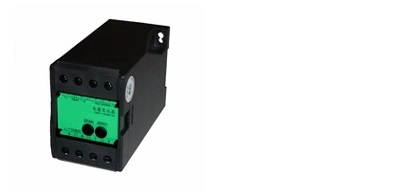

HA61单相交流电压变送器

HA61单相交流电压变送器 （0-100V,0-300V,0-500V，0-800v)

输入/输出选型

产品接线图

     HA61单相电压变送器是一种将电网中的电压参数（如0-100V，0-220V，0-500V）隔离转换成按线性比例的标准信号（如4-20mA，0-10V）的仪表。配以相应的指示仪表或电力系统、远动装置、自动化控制系统等必需的信号处理单元。输入／输出／电源／外壳多方全隔离，具有强大的抗电磁干扰能力，保证系统的长期可靠稳定运行，可完全替代进口产品。

产品特点

   l 精度高／线性好／功耗低／使用方便

   l 高品质进口元器件，模块化表芯设计

   l 采用 SMT表贴工艺及厚膜集成技术，工艺先进

   l 隔离与变送一体：输入／输出／电源／外壳全隔离

   l 35mm标准导轨安装或底座螺钉安装，通用性强

   l 性能稳定可靠，可完全替代进口产品

产品参数

输入负载： 电压互感器PT≤0.1VA

输入过载： 750Vrms持续

过载能力： 2倍额定值(连续)；10倍额定值(10S)

精　　度：  交流±0.2%， ±0.5%F.S

响应时间： <400ms

输出电压： 0~10V,0~5V(负载电阻＝输入电压/10mAdc)

输出电流： 0~20mA,4~20mA（负载电阻＝10Vdc/输出电流）

输出波纹： ≤0.5% RO

工作环境： 温度0℃-50℃，小于80%相对湿度

贮存环境： -20~70℃/小于70%相对湿度（无冷凝状态）

耐压强度： AC2000Vrms/min

绝缘阻抗： DC500V时大于100 MΩ

电  源： AC220；DC12V，24V，48V，110V，220V

外形尺寸： 119（L）×55（W）×75（H）mm

安装导轨： 35mm标准导轨、底座螺钉安装

电源消耗： 约2VA

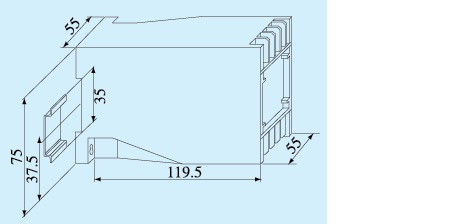

外形尺寸

选型说明: 标明输入、输出信号代码

例：HA61-56P6单相交流电压变送器，输入0－300VAC，隔离变送输出4－20mA，

工作电源220VAC
