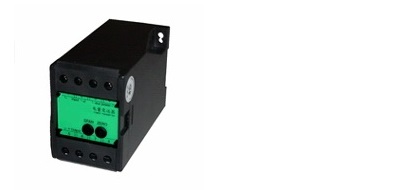

HA60单相交流电流变送器

HA60 单相交流电流变送器（0-1A,0-5A,0-10A)

输入/输出代码选型

产品接线图

     HA60单相电流变送器，单相交流电流变送器是一种将电网中的电流参数(如0-1A，0-5A，0-10A)，经隔离变送成线性的直流模拟信号（如4-20mA，0-10V)，的装置。配以相应的指示仪表或电力系统、远动装置、自动化控制系统等必需的信号处理单元。输入／输出／电源／外壳多方全隔离，具有强大的抗电磁干扰能力，保证系统的长期可靠稳定运行，可完全替代进口产品。

产品特点

   l 精度高／线性好／功耗低／可靠性高

   l 高品质进口元器件；模块化表芯设计

   l 采用SMT表贴工艺及厚膜集成技术，稳定可靠

   l 隔离与变送一体：输入／输出／电源／外壳全隔离

   l 35mm标准导轨安装或底座螺钉安装，通用性强

   l 性能稳定可靠，可完全替代进口产品

产品参数

输入负载：  电流互感器≤0.2VA

输入过载：  750Vrms持续

过载能力：  2倍额定值(连续)；10倍额定值(10S)

精　　度：   交流±0.2%， ±0.5%F.S

响应时间：  <400ms

输出电压：  0~10V,0~5V(负载电阻＝输入电压/10mAdc)

输出电流：  0~20mA,4~20mA（负载电阻＝10Vdc/输出电流）

输出波纹：  ≤0.5% RO

工作环境：   温度0℃-50℃，小于80%相对湿度

耐压强度：  AC2000Vrms/min

绝缘阻抗：  DC500V时大于100 MΩ

电  源：  AC220V，DC12V，24V，48V，110V，220V

外形尺寸：  119（L）×55（W）×75（H）mm

安装导轨：  35mm标准导轨、底座螺钉安装

电源消耗：   约2VA

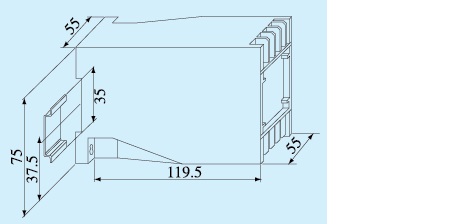

外形尺寸

选型说明: 标明输入、输出信号代码

例：HA60-26P6单相交流电流变送器，输入0－5AAC，输出4－20mA，工作电源220VAC
