HA44四路无源隔离器

HA44四路无源隔离器

HA44四路无源 ·电流信号输入隔离器,是将4路直流电流信号经隔离滤波处理后再传送。使用时无需外部供电,可自动获取输入侧信号中的电流而工作。在实际应用中能有效解决信号互连可能出现的问题,同时能有效抑制信号传输过程中的各种干扰,并对接收设备起保护作用。可完全替进口高端产品。
产品详细

HA44 四路无源隔离器(输入侧自动获取电源)

温州.乐清有假货出现,请匆上当受骗!



输入/输出范围选型:

型 号

说 明

HA44-

(四入四出)无源信号隔离器



输入4路信号

1

0-10mA

2

0-20mA

3

4-20mA

8

其它



输出4路信号

A

0-10mA

B

0-20mA

C

4-20mA

H

其它

注:本产品无需外供电源,输入侧自动获取电源

主要技术参数:4通道

输入阻抗

100Ω+输出负载数

输出阻抗

≤500Ω

精  度

±0.1%F.SRL250Ω

温度系数

<50ppm/

环境温度

-20-75

环境湿度

095%RH (无冷凝)

绝缘电阻

输入/输出之间≥100MΩ(500VDC)

绝缘强度

输入/输出之间1500VAC/分钟

频率响应

≤2000HZ



无需外部供电

外形尺寸

××=99×22.5×115mm

整机重量

100g

安装导轨

DIN35

订货注明: 标明输入、输出信号的代码

例:4路输入4-20mA ;4路输出4-20mA ,无外部供电

则隔离器型号为HA44-3C

















HA44四路无源 ·电流信号输入隔离器,是将4路直流电流信号经隔离滤波处理后再传送。使用时无需外部供电,可自动获取输入侧信号中的电流而工作。在实际应用中能有效解决信号互连可能出现的问题,同时能有效抑制信号传输过程中的各种干扰,并对接收设备起保护作用。可完全替进口高端产品。

HA44四路无源隔离器与各种电流信号输出的温度、压力、液位、流量变送器等配套使用,完成取回参数信号、隔离转换输出的工作,输出信号可接入数显仪、PLC、变频器等设备。

产品特点:



l 无需外部供电,输入-输出-四通间之间多方全隔离

l 采用SMT表贴工艺及厚膜集成技术

l 模块化表芯设计,免调整

l 高品质进口元器件;低功耗、低温漂、高精度

l 体积小巧,标准DIN35导轨安装,方便快捷

l 性能稳定可靠,可完全替代进口产品

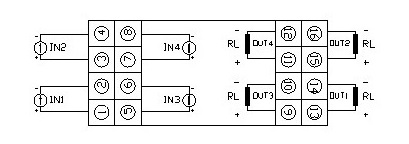

应用连线:

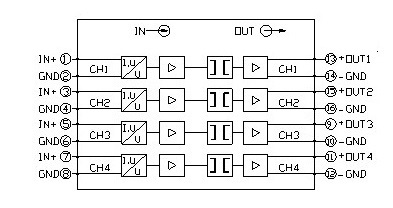

 功能框图:

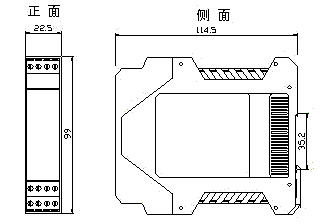

外形尺寸:
