（1）无源信号和有源信号定义

对于电流信号而言，若设备有独立的工作电源线，那它提供的信号输出(比如4-20mA)为有源信号；

若设备本身无独立工作电源，它提供的信号为无源信号。

三线制仪表、四线制仪表的输出信号为有源信号，二线制仪表输出为无源信号。

（2）如何采集无源信号和有源信号

①对于有源信号的采集很简单，首先要接通信号源设备的电源(通常有三线制和四线制两种)让设备正常工作，其次将采集设备输入接口的正端和负端分别与信号源设备的正端和负端对应连接行。

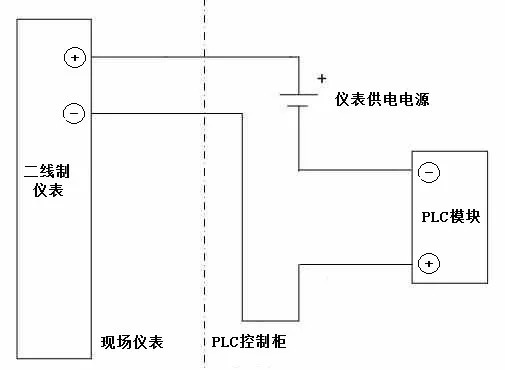

②对于无源信号的采集，首先需要一个直流24V电源(因为提供无源信号的二线制仪表无独立的工作电源，当它需要输出4-20mA信号时，它的工作电压需要外部设备来提供。这个DC24V电源可以是独立电源，也可以是无源信号采集设备配电功能提供)；其次二线制仪表、DC24V电源和无源信号采集设备三者之间的应形成正确回路：DC24V电源正极接二线制仪表4-20mA输出的正极，二线制仪表4-20mA输出的负极接入采集设备4-20mA信号输入端正极，采集设备4-20mA信号输入端负极接DC24V电源负极，这样就形成完整的回路。

点击打开链接【北京华德科技】专业专注电气信号抗干扰！

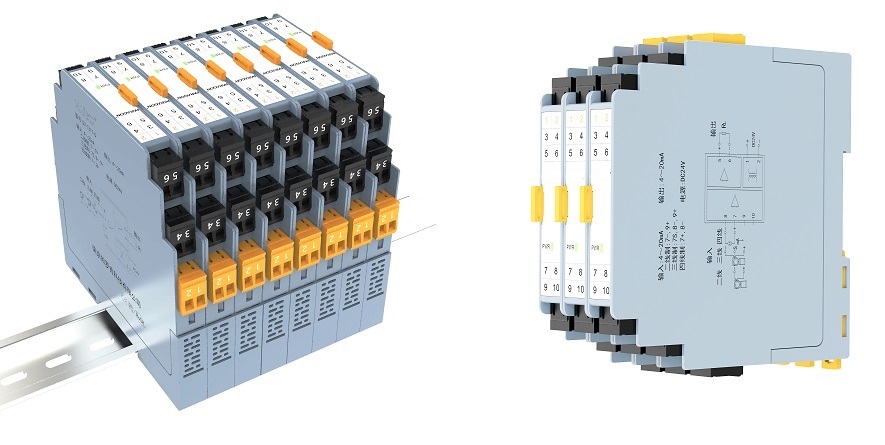

HA系列信号隔离器（全新升级：一入一出，一入二出，一入三出，一入四出，双入双出）
