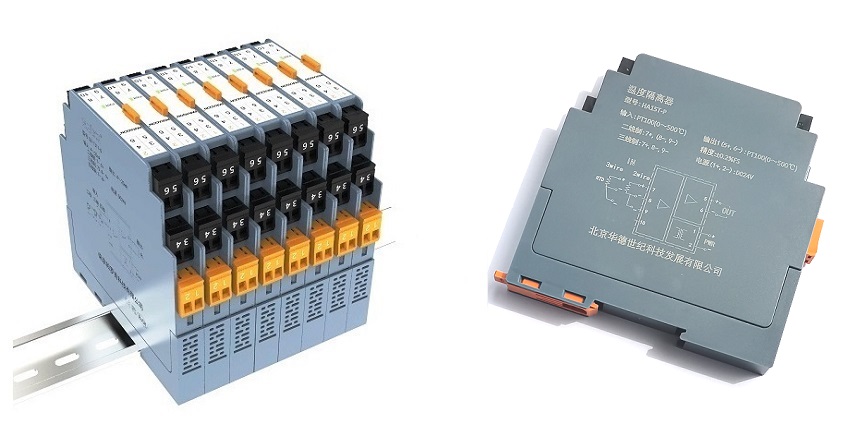

HA44四路无源隔离器

HA44四路无源隔离器

HA44四路无源 ·电流信号输入隔离器,是将4路直流电流4~20mA信号经隔离滤波抗干扰处理后再传送。使用时无需外部供电,可自动获取输入侧电流信号的能量而工作。输入-输出-四通间之间多方全隔离,抗干扰能力强。在实际应用中能有效解决信号互连可能出现的问题,同时能有效抑制信号传输过程中的各种干扰,并对接收设备起保护作用,保证系统的长期可靠稳定运行。可完全替进口产品。

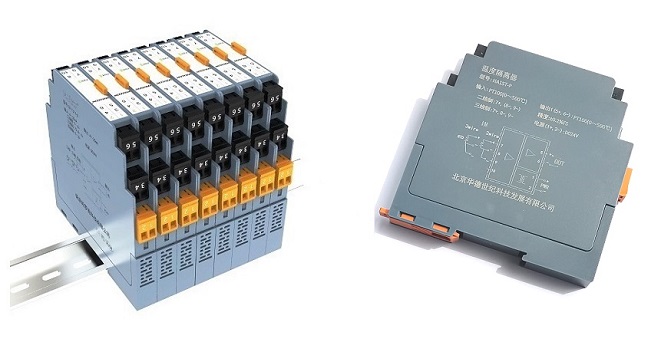

产品详细

HA44四路无源隔离器(输入侧获取能量:mA)

     (相当于4块单路HA17无源隔离器)



输入/输出范围选型(代码)


型  号

说       明

HA44-

(4入4出)四路无源隔离器

输入4路电流

1

0~10mA

2

0~20mA

3

4~20mA



输出4路信号

A

0~10mA

B

0~20mA

C

4~20mA

D

1~5V


本模块在信号输入侧自动获取能量,无需外部接工作电源



主要技术参数

最小工作电流

<20Ua

压  降

<1.8V

过  载

50mA,30V

输入阻抗

输出负载+80Ω (RL)

输出阻抗

电压型≥10KΩ;电流型≤500Ω

精  度

±0.1%F.S

单片机AD

高精24位

温度系数

50ppm/K的测量值/100Ω负载

绝缘电阻

电源/输入/输出≥100MΩ/500VDC

绝缘强度

电源/输入/输出之间1500VAC/分钟

波  纹

<10mVrms

响应时间

<0.05S (0~90%) (TYP)

频率响应

≤2000HZ

执行标准

GB/T18268( IEC61326-1)

工作温度

-20~+75℃

工作湿度

≤90%RH(无凝结水)

电  源

无需外接电源

连线方式

M3螺钉压线连接

外形尺寸

长×宽×深=108×18.3×110mm

外壳材料

PC+ABS阻燃

阻燃等级

UL94/V0

整机重量

210g

安装导轨

DIN35mm导轨

导线横截面积

0.52.5mm2



  HA44四路无源 ·电流信号输入隔离器,是将4路直流电流4~20mA信号经隔离滤波抗干扰处理后再传送。使用时无需外部供电,可自动获取输入侧信号中的电流而工作。在实际应用中能有效解决信号互连可能出现的问题,同时能有效抑制信号传输过程中的各种干扰,保证系统的可靠稳定运行。导轨式密集安装,使用简单方便,大量应用于信号传输采集系统中。

  HA44四路无源信号隔离器,与各种输出电流信号4~20mA的温度、压力、液位、流量变送器等配套使用,完成取回参数信号、隔离转换输出的工作,输出信号可接入数显仪、PLC、变频器等设备,并对接收设备起保护作用。


产品特点

l  HA44四路无源隔离器,4入4出,相当于4块单路HA17无源隔离器

l  自供电:自动在输入信号侧获取能量

l  超薄设计,带电插拔式端子,带电源指示,DIN35导轨密集安装

l    模块化表芯设计,高品质元器件,SMT表贴工艺及厚膜集成技术

l    带输入误接保护,输入/输出/四通道之间多方全隔离

l    专业级抗干扰芯片,低功耗/低温漂/高精度/长寿命

l  多年技术积累,产品成熟,性能稳定可靠,可完全替代进口产品

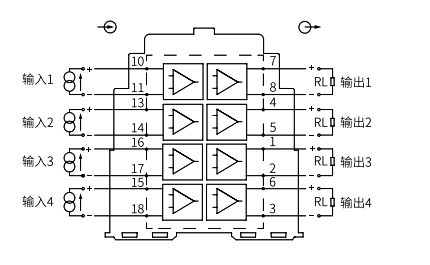

应用连线

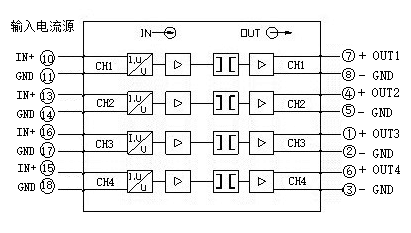

原理框图

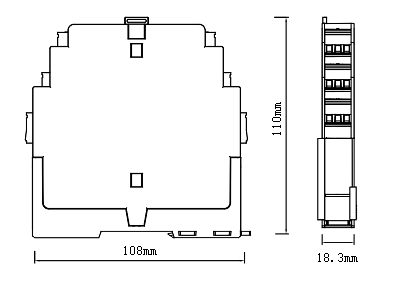

外形尺寸



选型说明

明输入、输出信号的代码

例:输入4路电流源4~20mA,隔离输出4路信号4~20mA,无外部供电电源

则四路无源隔离器型号为HA44-3C
