HA16电位器变送器

HA16电位器变送器

HA16 电位器信号输入隔离器,将输入的电位器信号/电位计信号/滑线电阻信号(如0~500Ω,0~1kΩ,0~5kΩ)经隔离转换成所需标准信号(如4~20mA/0~10v),输出至控制系统或其它智能仪表。电源-输入-输出之间全隔离,专业有效解决工业现场信号干扰/信号传输及信号转换匹配问题。 HA16电位器隔离器,又称电位器变送器,专门配接电位器、电阻信号,准确测量位置信号,输出信号可接入数显仪、PLC、变频器等设备。抗变频器、电机等设备对信号的干扰,保证系统的可靠稳定运行。
产品详细

HA16电位器信号变送器(一入一出:0~10KΩ)

 配接电位器信号/电位计信号/滑线电阻信号



输入/输出范围选型(代码)


型  号

代 码 说 明

HA16-

(一入一出)电位器信号变送器

输入信号

1

0~500Ω

2

0~1KΩ

3

0~2KΩ

4

0~3KΩ

5

0~5KΩ

6

0~10KΩ

7

0~12KΩ

8

其它(用户特定参数)

输出信号

1

0~5V

2

0~10V

3

1~5V

4

0~10mA

5

0~20mA

6

4~20mA

7

-10~+10v

8

其它(用户特定参数)


主要技术参数

输入信号

电位器电位计信号0~10KΩ(激励电压1.25V)

输出阻抗

电压输出型≥10KΩ; 电流输出型≤500Ω

精  度

±0.1%F.S

单片机AD

高精24位

温度系数

50ppm/K的测量值/100Ω负载

绝缘电阻

电源/输入/输出≥100MΩ/500VDC

绝缘强度

电源/输入/输出之间1500VAC/分钟

波  纹

<10mVrms

响应时间

<0.05S (0~90%) (TYP)

频率响应

≤2000HZ

执行标准

GB/T18268( IEC61326-1)

工作温度

-20~+75℃

工作湿度

≤90%RH(无凝结水)

电  源

24VDC±10%(电源反向保护)

消耗功率

<1W

外形尺寸

长×宽×深=108×13.3×110mm

外壳材料

PC+ABS阻燃

阻燃等级

UL94/V0

整机重量

100g

安装导轨

DIN35mm导轨

导线横截面积

0.52.5mm2;M3螺钉压线连接

         HA16电位器信号输入隔离器,又称电阻信号变送器,它将输入的电位器信号(如0~500Ω,0~1kΩ,0~5kΩ)经隔离转换标准信号(如4~20mA/0~10v)输出至控制系统或智能仪表。专业解决工业现场信号干扰/信号采集/信号转换匹配问题,保证系统的可靠稳定运行。本产品精度高,寿命长,可完全替代进口产品。导轨式密集安装,使用简单方便,大量应用于信号传输采集系统中。


   HA16电位器隔离器/电位器变送器,专门配接电位器电位计滑线电阻信号,准确测量位置信号,电源-输入-输出之间三方全隔离抗干扰,输出信号可接入数显仪、PLC、变频器等设备。有效解决变频器、电机对信号的干扰。

产品特点


l  配接电位器电位计滑线电阻信号0~10KΩ,隔离输出4~20mA/0~10V

l  超薄设计,可带电插拔式端子,带电源指示

l    模块化表芯设计,高品质元器件,SMT表贴工艺及厚膜集成技术

l    隔离变送一体,输入/输出/电源之间三方全隔离

l    专业级抗干扰芯片,低功耗/低温漂/高精度/长寿命

l    标准DIN35导轨,密集式安装,方便快捷实用

l     多年技术积累,产品成熟,性能稳定可靠,可完全替代进口产品

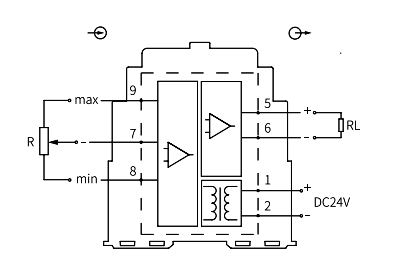

应用连线

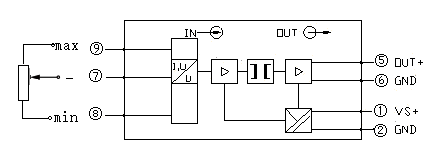

原理框图

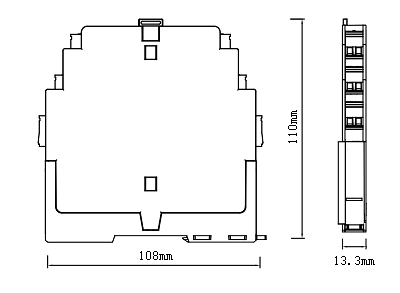

外形尺寸



选型说明


明输入、输出信号的代码

例:输入电位器信号0~5KΩ,隔离变送输出0~10V,工作电源24VDC

则电位器隔离器型号为HA16-52
