: HA604 信号选择器（二选一）
HA604模拟信号变送器是一种两路信号输入、一路信号输出隔离器，两路信号通过自动比较大小选择输入一路信号（用户选择高或低输出），或者通过开关量信号/电平信号控制选择一路输入信号，然后将选出的信号进行隔离输出。本品专为解决工业现场特殊需求而设计。导轨式密集安装，安装使用简单方便，广泛应用于信号传输采集控制系统中。

产品详细

HA604 二选一信号选择器（二路输入/一路输出）

输入/输出范围选型（代码）

型号	代码说明
HA604-	（二入一出）直流信号选择器
输入2路信号	2	0～5V
	3	0～10V
	5	0～10mA
	6	0～20mA
	7	4～20mA
选择输出1路信号		1	0～5V
		2	0～10V
		4	0～10mA
		5	0～20mA
		6	4～20mA
信号输出控制方式			AH	自动选择高的一路信号输出
			AL	自动选择低的一路信号输出
			DI	开关量控制输出开关断开选择第一路输出开关闭合选择第二路输出
			LS	高低电平控制输出高电平≥4V选择第一路输出低电平≤1V选择第二路输出

主要技术参数

产品类型	二路输入／一路输出
控制方式	（1）自动高低信号输出（2）开关量控制输出（3）高低/电平控制输出
精　　度	±0.2%F.S
单片机AD	高精24位
温度系数	50ppm/K的测量值/100Ω负载
绝缘电阻	电源/输入/输出≥100MΩ/500VDC
绝缘强度	电源/输入/输出之间1500VAC/分钟
回差	≤0.5%
波纹	＜10mVrms
响应时间	＜0.05S (0～90%) (TYP)
执行标准	GB/T18268( IEC61326-1)
工作温度	-20℃～＋75℃
工作湿度	≤90%RH（无凝结水）
电源	24VDC±10%（电源反向保护）
消耗功率	＜2W

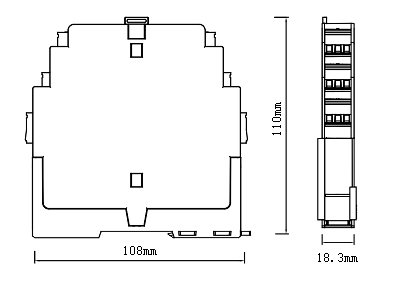

外形尺寸	长×宽×深＝108×18.3×121mm
外壳材料	PC+ABS阻燃
阻燃等级	UL94/V0
整机重量	200g
安装导轨	DIN35mm导轨
接线方式	M3螺钉压线连接
导线横截面积	0.5～2.5mm2；

HA604模拟信号选择器是一种两路信号输入、一路信号输出隔离器，两路信号通过自动比较大小选择一路输入信号（用户选择高或低输出），或者通过开关量信号/电平信号控制选择一路输入信号，然后将选出的信号进行隔离变送输出。本品专为解决工业现场特殊需求而设计。导轨式密集安装，安装使用简单方便，广泛应用于信号传输采集控制系统中。

产品特点

l 将2路直流信号进行比较控制选择输出一路信号

l 3种逻辑控制选择方式可选（信号大小／开关量／高低电平）

l 强大的抗电磁干扰能力，抗变频器、电机干扰

l 超薄设计，带电插拔式端子，带电源指示

l 模块化表芯设计,高品质元器件，SMT表贴工艺及厚膜集成技术

l 隔离选择变送一体，输入／输出／电源之间三方全隔离

l 专业级抗干扰芯片，低功耗／低温漂／高精度／长寿命

l 标准DIN35导轨，密集式安装，方便快捷实用

l 多年技术积累，产品成熟，性能稳定可靠，可完全替代进口产品

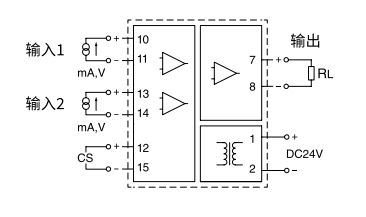

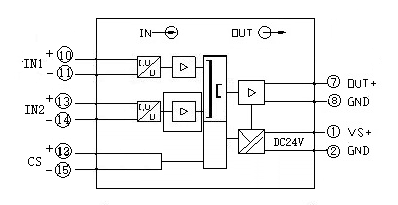

应用连线
