HF202热电偶信号输入报警器
HF202热电偶/毫伏信号报警设定器,将现场热电偶/毫伏信号转换成标准4～20mA信号并隔离传输到接收设备，结合用户设定的量程和报警点、报警方式等参数控制两路继电器报警输出至相关设备。
产品详细
- HF202热电偶／mV信号报警设定器（4-20mA + 2组继电器输出）
- 产品特性
- HF202 热电偶／mV信号输入报警设定器，将现场热电偶／mV信号隔离转换成标准的4～20mADC信号，结合用户设定的量程和报警点、报警方式等参数控制两路继电器报警输出到相关设备。
HF20２热电偶／mV信号输入报警设定器 ，采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离，精度高，寿命长，功耗低。本产品具备多种规格可选，完全满足自控系统中各种信号的隔离／转换／分配／报警设定等功能要求。
- 技术参数
- l 供电电源
电源电压：24VDC (20～35VDC自适应); 功耗约2W
电源指示：通电时，LED 电源灯亮绿色； - l 输入信号： (可组态设置热电偶类型、量程、报警参数）
- 热电偶信号输入：Ｊ，Ｋ，Ｔ，Ｅ，Ｓ，Ｂ，Ｎ，Ｒ
- mV信号输入：0-10mV，0-15mV，0-20mV，0-25mV，0-30mV，0-75mV等
- l 输出信号：
输出电流：4～20mA；
负载能力：0～650Ω(智能自适应负载） - l 报警继电器输出特性：2路继电器输出
驱动能力：250VAC／2A；30VDC／2A
响应时间： ≤20S - l 报警指示灯：
（1）通道1报警继电器：CH1指示灯亮
（2）通道2报警继电器：CH2指示灯亮
（3）故障报警：CH1,CH2两指示灯闪烁 - l 综合主要技术参数
标准精度：±0.1%F.S
温度漂移：±0.01%F.S / ℃
冷端补偿精度： ±1℃(-40～＋
隔离能力：输入-输出-电源之间 2500V／1min ／50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ ／500VDC
工作温度： -20～＋
储存温度： -40～＋
相对湿度：35～85%RH（无冷凝）
使用线缆：0.5～2.5mm的多束或单股电缆
电磁兼容：符合GB/T18268,IEC61326-1相关抗电磁兼容指标
外形尺寸：厚度×高度×长度＝16.5×106×112（mm)

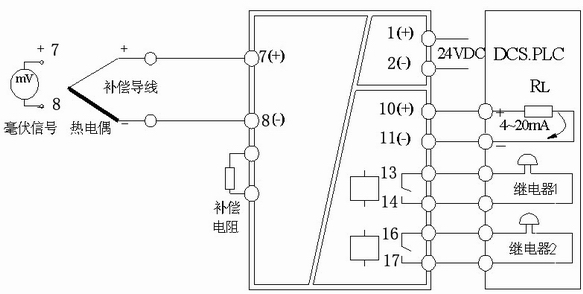

整机重量：约150g - 产品接线图：
