HF18B无源配电隔离器

HF18B无源配电隔离器

输入两线制变送器4-20mA信号,输出两线制4-20mA信号,无需外部供电,自动从输出回路中取电工作。 HF18B无源配电隔离器,专业有效解决工业现场端口输入不匹配的问题。
产品详细
HF18B无源配电隔离器(配接二线制4-20mA变送器)
产品特性
通道数:HF18B一入一出,输入两线制变送器信号
两线制变送器420mA信号输入,带配电1622V
隔离变送输出:两线制420mA信号
经过隔离滤波、抗干扰等处理后,输出至采集控制系统 或其它智能仪表
配合DCS/PLC等控制系统或其它单元组合仪表应用
无需外部供电,输入-输出全隔离抗干扰,输入输出带误接保护
超薄设计12.5mm,阻燃性材质外壳,适合密集安装、组合使用
高品质进口芯片/模块化表芯设计/SMT表贴工艺/厚膜集成技术
专业插拔式工业接线端子,可带电热插拔,安全方便实用
安装:35mm标准DIN导轨卡式安装;适合密集安装,拆缷方便

产品概述
HF18B无源配电隔离器(无需外部供电,输出侧自动获取能量工作,并为输入端的二线制变送器供电)
     将工业现场的二线制变送器420mA信号,经过隔离滤波、抗干扰等处理后,再输出至DCS/PLC控制系统或其它智能控制仪表。使用时无需外接电源,其工作所需能量来源于所接入的输出侧的回路中。
        HF18B无源配电隔离器输入-输出全隔离,精度高,寿命长,功耗低。有效解决工业现场的信号干扰/信号转换传输/信号采集匹配问题,并对PLC、变频器、DCS系统起保护作用,保证系统的稳定可靠运行。本产品具备多种规格可选,完全满足自控系统中各种信号的隔离/配电/转换/分配等功能要求。

选型、订货代码



订货信息: 说 明

HF18B

无源配电隔离器(单路)

HF228B-

无源配电隔离器(双)

输入信号:

1

二线制420mA

输出信号:

1

二线制420mA

输出侧回路中自动获取能量工作,同时给输入侧二线制变送器配电。





技术参数
l 供电电源:无需外部供电,输出侧自动获取能量工作
l 输入信号:二线制变送器420mA 信号
l 配电电压:1622V ,最大电流30mA
l 输出信号:二线制420mA 信号 (负载:≤500Ω)
l 综合主要技术参数
标准精度:±0.2%FS
温度漂移:±0.015% /
开机响应时间:< 0.05s 090%)
隔离能力:输入-输出-电源之间 1500V/1min
绝缘电阻:输入-输出-电源之间 ≥100MΩ /500VDC
输出纹波: < 10mVp-p
工作温度: -25~+85℃;
储存温度: -40~+85
环境湿度:095%(无冷凝)
使用线缆:0.5~2.5mm的多束或单股电缆

电磁兼容:符合GB/T18268工业设备相关抗电磁兼容指标(等同IEC61326-1)
机壳材质:阻燃ABS
安装方式:DIN 35标准导轨安装
外形尺寸:厚度×长度×高度=12.5×106×112mm)
整机重量:80g

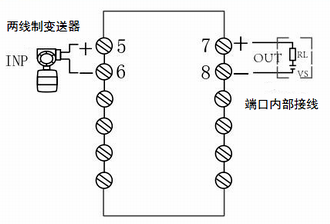

产品接线图:HF18B一入一出带配电

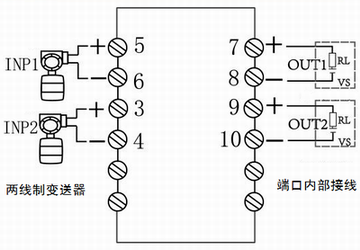

产品接线图:HF228B 双入双出带配电
