HF44四路无源隔离器

HF44四路无源隔离器（HF22双路／　HF33三路／　HF44四路）

产品特性：　专业无源低功耗设计，使用极为简单方便

◇ 通道数：HF22双入双出／　HF33三入三出／　HF44四入四出

◇ 直流信号输入：4～20mA，0～20mA，0～10mA

◇ 隔离变送输出：4～20mA，0～20mA，0～10mA，1～5V

◇ 输入侧自动获取电源，无需外部供电，专业低功耗设计

◇ 经过隔离滤波、抗干扰等处理后，输出至采集控制系统　或其它智能仪表

◇ 配合DCS／PLC等控制系统或其它单元组合仪表应用

◇ 超薄设计，厚度16.5m，阻燃性材质外壳，适合密集安装、组合使用

◇ 高品质进口芯片／模块化表芯设计／SMT表贴工艺／厚膜集成技术

◇ 插拔式工业接线端子，可带电热插拔，方便实用

◇ 安装方式：35mm标准DIN导轨卡式安装；适合密集安装，拆缷方便



产品概述

HF44四路无源隔离器（专业低功耗设计）
将工业现场的4路直流信号（4～20mA，0～20mA，0～10mA），经过隔离滤波、抗干扰等处理后，再输出至DCS／PLC等采集控制系统或其它智能控制仪表。
HF44四路无源隔离器，输入－输出－通道之间多方全隔离，精度高，寿命长，功耗低。有效解决工业现场信号干扰及信号转换传输、匹配问题，并对PLC、变频器、DCS系统起保护作用，保证系统的稳定可靠运行。本产品具备多种规格可选，完全满足自控系统中各种信号的隔离／配电／转换／分配／报警设定等功能要求。



选型、订货代码

 选型举例：HF44-33四路无源隔离器, 表示4路输入4～20mA，4路输出4～20mA，无需外部供电

技术参数

l 无需外部供电

l 输入信号：
输入信号：4～20mA，0～10mA，0～20mA
输入阻抗：100Ω+输出负载数值

l 输出信号：
输出信号：4～20mA；0～10mA；0～20mA，1～5V
电流输出允许负载：0～500Ω
电压输出阻抗： ≥10KΩ
输出纹波： < 10mVrms

l 综合主要技术参数
标准精度：±0.1%F.S
温度漂移：±0.015% / ℃
开机响应时间：< 0.05s （0～90％）
隔离能力：输入--输出--电源之间 1500V／1min
绝缘电阻：输入--输出--电源之间 ≥100MΩ ／500VDC
工作温度： -25～＋85℃；
储存温度： -40～＋85℃；
环境湿度：0～95%（无冷凝）
使用线缆：0.5～2.5mm的多束或单股电缆
电磁兼容：符合GB/T18268工业设备相关抗电磁兼容指标（等同于IEC61326-1)
机壳材质：阻燃ABS
安装方式：DIN 35标准导轨安装，插拔式端子
外形尺寸： 四路厚度×长度×高度＝16.5×106×112（mm)
整机重量：160g

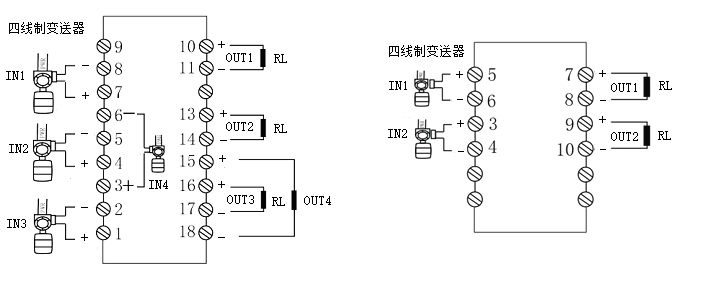

产品接线图： 　4入4出／　                             2入2出

     四路无源隔离器接线图                                    双路无源隔离器接线图
