HF204信号选择器(二入一出）
HF204 二入一出信号选择器，二路信号输入／一路信号输出。两路输入信号自动比较隔离输出其中一路信号（由用户选择输出高或低的信号）。
产品详细

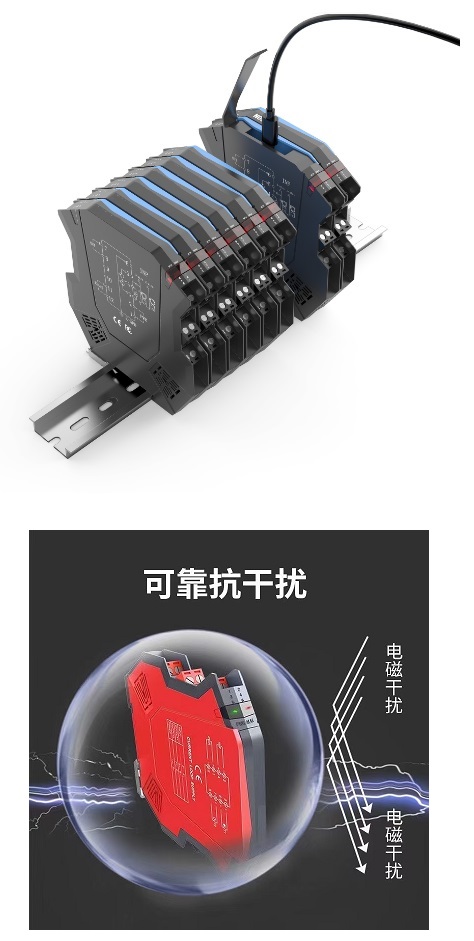

- HF204 二入一出信号选择器 (对两路输入信号进行比较选择输出一路信号）
- 产品特性和选型
- HF204 二入一出信号选择器，是一种二路信号输入／一路信号输出的选择隔离器。两路输入信号通过自动比较大小，隔离输出其中一路信号（由用户设定选择输出高或低的信号）。
HF204二入一出信号选择器，采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离，精度高，寿命长，功耗低。本产品能满足自控系统中对信号的比较选择／隔离／报警设定等功能要求。 选 型 说 明
HF204－
二入一出信号选择器
输入信号
1
0～75mV
2
0～5V
3
0～10V
5
0～10mA
6
0～20mA
7
4～20mA
输出信号
1
0～5V
2
0～10V
3
1～5V
4
0～10mA
5
0～20mA
6
4～20mA
信号选择输出的控制方式
AH-----自动选择高的一路信号输出
AL----自动选择低的一路信号输出
DI----开关断开选择第1路输出，开关断开选择第2路输出
LS----高电平≥4V,选择第1路输出；低电平≤1V,选择第2路输出
选型举例： HF204－76AH，表示两路4-20mA信号输入，自动选择其中一路高的信号输出
- 技术参数
- l 供电电源
电源电压：24VDC (20～35VDC自适应); 功耗约2W
电源指示：通电时，LED 电源灯亮绿色； - l 输入2路信号：
- 输入信号：0～5V,0～10V，0～10mA,0～20mA,4～20mA
- l 比较隔离输出1路信号：
输出信号：0～5V,0～10V，0～10mA,0～20mA,4～20mA
负载能力：0～500Ω(智能自适应负载） - l 信号输出控制方式：
（1）AH---自动选择输入高的一路信号输出；
AL---自动选择输入低的一路信号输出
（2）DI----开关量信号控制输出：开关断开，选择第1路输出； 开关闭合，选择第2路输出
（3）LS----高低电平控制输出：高电平≥4V,选择第1路输出；低电平≤1V,选择第2路输出 - l 综合主要技术参数
产品类型：二路输入／一路输出
控制方式：自动高／低信号输出（客户指定）
开关量控制输出；高低电平控制输出
回 差：≤0.5%
响应时间：0.05S(0～
标准精度：±0.2%F.S
温度漂移：±0.01%F.S / ℃
隔离能力：输入-输出-电源之间 2000V／1min ／50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ ／500VDC
工作温度： -25～＋
储存温度： -40～＋
相对湿度：35～85%RH（无冷凝）
使用线缆：0.5～2.5mm的多束或单股电缆
电磁兼容：符合GB/T18268,IEC61326-1相关抗电磁兼容指标
外形尺寸：厚度×高度×长度＝16.5×106×112（mm)
整机重量：约200g - 产品接线图：
