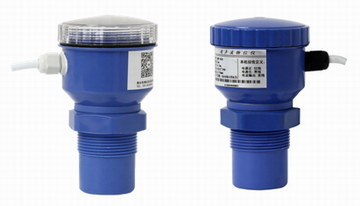

HD1000小量程超声波液位计 (0-1,2,3m)
(此为老款产品,新款产品2015年已上市,请选用HD1000新款产品)
概述: HD1000超声波液位计是一种先进的非接触式液位测量仪器,直接安装在被测介质的正上方;它不必接触工业介质就能满足大部分液位液位测量要求,从面彻底解决了压力式、电容式、浮子式等传统测量方式的缠绕、堵塞、泄露、腐蚀、维修不便等缺点。它采用小功率、小盲区高性能超声波传感器,主芯片采用进口工业级单片机,数字温度补偿,高精度、抗干扰,带有现场显示和信号输出: 智能显示,输出4~20mA、开关量、RS485(可选)
主要测量液位及控制,如清水、废水污水、化粪池、沉淀池、泵房、集水井、罐装液位、液压油位、泥浆、灰浆池、煤浆池、煤堆、粮仓、矿石等,广泛应用于水厂、污水处理厂、化工厂、电厂、钢厂、制药厂、酒厂、食品厂、粮库等。本产品在国内已有十几年的应用史,性能达到国际标准,测量稳定、可靠,使用简单方便,免维护。
产品特点:
◇ 坚固稳定的传感器及进口主机芯片,适合恶劣工业场合;
◇ 具有超强抗干扰能力,带温度补偿,测量更精确可靠;
◇ 盲区可根据现场工况做人工调节,屏蔽探头附近干扰信号;
◇ 体积轻巧,方便工业现场安装使用,外壳特殊设计坚固耐用
◇ 输出多种信号可选:模拟信号、继电器、RS485
◇ 非接触式测量,不怕缠绕、不怕堵塞、不怕腐蚀,免维护
技术参数:
应 用: 各类工业领域的液位测量与开关量控制输出:
如清水、污水、化工原料、油位、灰浆池、
煤浆池、粮仓、油罐等
测量范围: 液体:0~1,2,3,4,5,8,10m (0-10m内任意量程)
信号输出: 4~20mA,0~20mA,0~5V,0~10V
数字输出: RS485(支持Modbus)
开关输出: 继电器输出或NPN, 最多3组
显 示: 4位LED显示,带智能现场调整
标 定: 出厂标定,可现场校准,可恢复出厂值
分 辨率: 1mm
计测角度: 12°
设定 键: 三位防水轻触键,智能设计
精 度: 基于标准平面±0.3%FS
盲 区: 0.25m ; 超小盲区型0.06m
供电功耗: 12V~24VDC;<1.5 W
安装螺丝: M48×1.5
温度补偿: 自动温度补偿
过程温度: -25~65 °C
频 率: 20~43KHZ
外壳材质: 增强尼龙防水外壳(坚固耐用);专用防腐型为聚四氟乙稀
进线电缆: Φ5~10mm×1.5m
外形尺寸: 117×Φ75×Φ48
防护等级: IP66
重 量: 250g
产品选型:
内容 | 代 码 说 明 | |||
HD1000- | 一体化超声波液位计 | |||
量程选择 | 1- | 0~1m内各量程 | ||
2- | 0~2m内各量程 | |||
3- | 0~3m内各量程 | |||
5- | 0~5m内各量程 | |||
8- | 0~8m内各量程 | |||
输出信号 | I | 4~20 mA | ||
L | 上、下限 (220VAC/50ma) | |||
S | RS485(标准Modbus协议) |

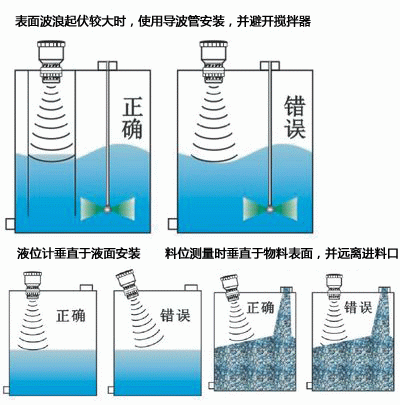

安装注意事项:
1、超声波探头垂直于被测液位,以保证声波发射正对液面
2、超声波收发传感面应尽量避免靠近容器侧壁,并保证波束区内不得有障碍物
3.本液位仪安装简单,只需在工作面上方适当位置钻直径49mm圆孔,装入本仪器前端并并套好减震胶圈,拧上配件大锣环即可。
