HA11模拟信号隔离转换器
HA11 隔离转换器,将各种输入的直流信号经隔离滤波处理,转换成所需的标准信号如4-20mA,0-10v,并输出至控制系统或其它智能仪表。输入/输出/电源之间电磁全隔离,解决工业现场信号干扰、转换、传输及匹配问题。
HA221双路信号隔离器,又称双通道隔离器,它将输入的2路直流信号经隔离滤波处理,隔离转换成2路信号如:4-20mA,0-10V,输出至控制系统或其它智能仪表。输入/输出/电源/两通道之间电磁全隔离,采用进口元件,精度高,寿命长,功耗低,稳定可靠,有效解决工业现场干扰及信号转换匹配问题。
产品详细
HA11 直流信号隔离转换器 (1入1出) / HA221 双路信号隔离器 (2入2出)
HA11 直流信号隔离转换器 (1入1出)
输入/输出范围选型:
型 号 | 说 明 | HA11- | (一入一出)直流信号隔离器 |
输入信号 | 1 | 0-75mV | 2 | 0-5V | 3 | 0-10V | 4 | 0-250V | 5 | 0-10mA | 6 | 0-20mA | 7 | 4-20mA | 8 | 其它 |
输出信号 | 1 | 0-5V | 2 | 0-10V | 3 | 1-5V | 4 | 0-10mA | 5 | 0-20mA | 6 | 4-20mA | 7 | -10-+10v | 8 | 其它 |
主要技术参数:
输入阻抗 | 电压型≥100KΩ 电流型:100Ω | 输出阻抗 | 电压型≥10KΩ 电流型≤550Ω | 精 度 | ±0.1~0.2%F.S | 温度系数 | <50ppm/℃ | 环境温度 | -20℃-+75℃ | 环境湿度 | 0-95%RH (无冷凝) | 绝缘电阻 | 电源/输入/输出≥100MΩ/500VDC | 绝缘强度 | 电源/输入/输出之间1500VAC/分钟 | 频率响应 | ≤2000HZ | 电 源 | 24VDC±10% | 执行标准 | IEC61000-4-4:1995 /GBT18268 | 外形尺寸 | 长×宽×高=98×25×41mm | 整机重量 | 100g | 安装导轨 | DIN35 | 消耗功率 | <1W |
| HA11 直流信号隔离器,将各种输入的直流信号经隔离滤波处理,转换成所需的标准信号如4-20mA,0-10v,并输出至控制系统或其它智能仪表。输入/输出/电源之间电磁全隔离,解决工业现场信号干扰、转换、传输及匹配问题。高精度,长寿命,低功耗。 HA11信号隔离器,又称隔离变送器,在工业现场与各种温度、压力、液位、流量变送器等配套使用,完成取回参数信号、隔离转换输出的工作,并对PLC、变频器、DCS系统等起保护作用。 产品特点: l 采用SMT表贴工艺及厚膜集成技术 l 模块化表芯设计, 高品质进口元器件; l 隔离与变送一体,输入/输出/电源之间全隔离 l 具有低功耗、低温漂、高精度等特点 l 体积小巧,标准DIN35导轨安装,使用方便 l 性能稳定可靠,可完全替代进口产品 应用连线:

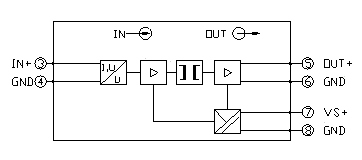

原理框图:

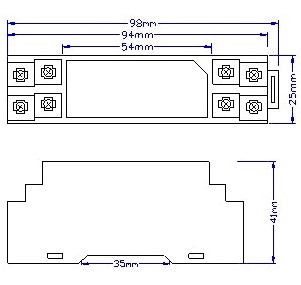

外形尺寸:
选型说明: 标明输入、输出信号的代码 例:输入0-10V,输出4-20mA,则信号隔离器型号为HA11-36
|
