9000-EX 13V输出本安电源

9000-EX 13V输出本安电源

9000-EX 本安电源是一款交流输入、直流13V本安输出的电源模块,输出电路具有双重化的过压保护和过流保护,限制输出的能量,用于给处于现场危险区域的仪表设备提供隔离的本安电源。本安电源模块须安装在2区或安装在1区的隔爆盒中,用于向1区本安设备供电。端子接线采用螺丝压紧连接方式,标准的35mmDIN导轨卡式安装 。可以与单元组合仪表及DCS、PLC等系统配合使用。
产品详细
9000-EX  13V输出本安电源(220VAC输入,本安输出1 路13VDC)
9020-EX  13V输出本安电源(220VAC输入,本安输出2 路13VDC)
产品特性
 给危险区的仪表提供隔离的13VDC本安电源
 将交流220VAC转变为直流13VDC输出至危险区
 本安电源模块须安装在安全区,或安装于危险区的隔爆盒中
 具有双重过压保护和过流保护,限制输出的能量
 输入-输出之间全隔离,抗干扰能力强
 采用SMT贴片生产工艺和高性能的模块化电路
 标准的35mmDIN导轨式安装,使用方便简单
 本质安全防爆等级标志 [Exia Ga] (IIB)
产品概述
9000-EX 本安电源是一款交流输入、直流13V本安输出的电源模块,输出电路具有双重化的过压保护和过流保护,限制输出的能量,用于给处于现场危险区域的仪表设备提供隔离的本安电源。本安电源模块须安装在2区或安装在1区的隔爆盒中,用于向1区本安设备供电。端子接线采用螺丝压紧连接方式,标准的35mmDIN导轨卡式安装 。可以与单元组合仪表及DCSPLC等系统配合使用。

工作原理:交流电压输入后,通过滤波器抑制电网系统的干扰及电源模块对电网的干扰,整流为直流高压,经过开关管产生高频电压,通过高频变压器隔离和降压,整流产生直流电压,直流电压反馈信号经过脉宽调制器实现稳压功能,限压电路限制最大输出电压,限流电路限制输出最大电流。

选型、订货代码

订货信息:

订货型号/规格

输入交流电源

输出直流电源

9000EX

AC95~242V

1路 13VDC

9020EX

AC95~242V

2路 13VDC

其它

技术参数
l  非本安端电源输入
输入电压:220VAC (AC95~242V)
输入频率:50HZ(47-63HZ)
输入电流:
≤0.3A
给变送器的配电电压冲击电流:≤35A

l  本安端电源输出
额定输出电压:13VDC
额度输出电流:0.32A
输出纹波::≤100mVpp
最大输入电流限制转换效率:>80%(满载输出)
l  综合技术参数
安装方式:35mm标准导轨卡装,或M4螺钉紧固
隔离强度:输入-输出之间≥3000VAC ,1min
绝缘电阻:输入-输出之间 ≥500MΩ / 500VDC
工作环境温度:-10~+50℃
储存环境温度:-40~+85
环境湿度范围:10~90%RH

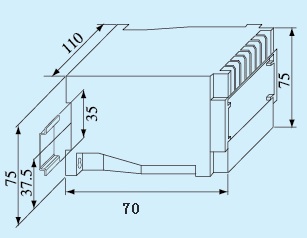

外形尺寸:深70×宽110×高75mm
整机重量:约200g
安装场所:2区,或1区隔爆盒中;安装位置不得有强烈的机械振动、冲击及大电流以、火花、强电磁感应等影响,空气中不得含有对金属、塑料起严重腐蚀作用的气体。
l  安全防爆认证参数
防爆等级标志:[Exia GA] (IIB)
安全认证参数:Um = 250VAC/DC       Uo = 14.5VDC             Io = 450mA
                      Po = 6.525W             Lo = 0.01 mH              Co = 2.7μF

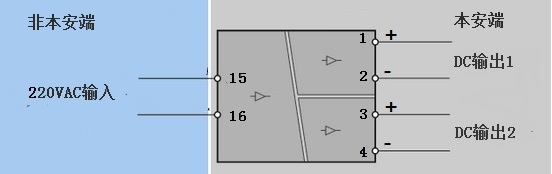

应用端子接线图
