HDE600多功能过程校验仪

                                     HDE600多功能过程校验仪

　　　                   （热工信号校验仪：输出/测量：V、mV、mA、Ω、HZ、RTD、TC） 　

概述：　HDE600型多功能过程校验仪，又称热工信号校验仪，多功能校验仪，可输出和测量电压、电流、mv、电阻、频率、热电偶、热电阻等多种信号，带24V回路供电功能，并具有常用热电偶、热电阻分度表的查询功能。HDE600多功能校验仪是一种先进的多功能、高精度、多用途的热工校验仪表，一台相当于多台校验仪表的功能，高品质元器件，先进的数字合成技术，精度高，信号稳定，精度高达0.05%FS，0.02%FS，可作为仪表厂家的标定设备。可完全替代昂贵的进口产品。

　　HDE600多功能校验仪具有跃阶输出、连续输出、连续斜率输出、百分比输出、模拟变送器等功能；调节快速稳定，带全功能自我保护，主要用于传感器、变送器、调节器、记录仪、显示仪、阀门等自动化仪表的校准和检测；具有功能强、精度高、体积小、携带方便、使用简单、稳定可靠、一机多用等特点。

　　HDE600多功能校验仪，大量应用于实验室、仪表标定室、电厂、钢厂、化工厂、水泥厂、污水处理厂、生物制药厂、热力公司等，一台仪表相当于多台仪表的功能，能满足实验室及工厂的多种需求，是现场仪表技术人员的必备工具。

一、产品特点：　　　HDE600多功能校验仪

◇ 先进的数字合成技术，兼有输出/测量/分度表查询多种功能。

◇ 输出/测量: mV ,V ,mA ,Ω,Hz ；8种热电偶TC；3种热电阻RTD

◇ 分度表查询功能,内置多种热电偶,热电阻分度表。

◇ 全数字键盘，中文操作界面和提示，使用简单。

◇ 高性能数字信号源，高精度、高分辨率，点阵液晶显示。

◇ 集多种功能于一体，提供24V回路电源为现场仪表供电。

◇ 模拟二线/三线/四线变送器功能和测量变送器功能。

◇ 连续输出、百分比输出、跃阶输出、波形发生器功能。

◇ 全功能自我保护，有效克服误操作，皮实耐用。

◇ 具有输出过载检测、电量指示和自动关机功能。

◇ 内置大容量充电电池，适应各种工作环境。

◇ 调节速度超快、超稳，精度可高达0.02%

◇ 可作为自动化仪表厂家的标准标定设备使用。

二、产品技术参数：　　HDE600多功能校验仪

1. 电压输出：-10.000 ~ 100.000mV，0 ~ 10.0000V

2. 电流输出：0 ~ 25.000mA，负载电阻：0 ~ 750Ω

3．电阻输出：0 ~ 500.00Ω

4．频率输出：0 ~ 5000.0Hz

5．温度输出：分度号：S,R,B,K,N,E,J,T,Pt100,Cu100,Cu50

6．电压测量：0 ~ 120.000mV，0 ~ 50.000V

7．电流测量：0 ~ 50.000mA

8．电阻测量：0 ~ 500.00Ω(2线/3线测量)

9．频率测量：0.5Hz ~ 200kHz,分辨率：0.001%

10．温度测量：分度号：S,R,B,K,N,E,J,T,Pt100,Cu100,Cu50

11．现场仪表电源：24V ±5% ,短路电流 ≯28 mA

12．精度（全部功能）：0.05% ~ 0.02%

13．外形尺寸：180×100×40（mm）

14. 重量：0.6 kg

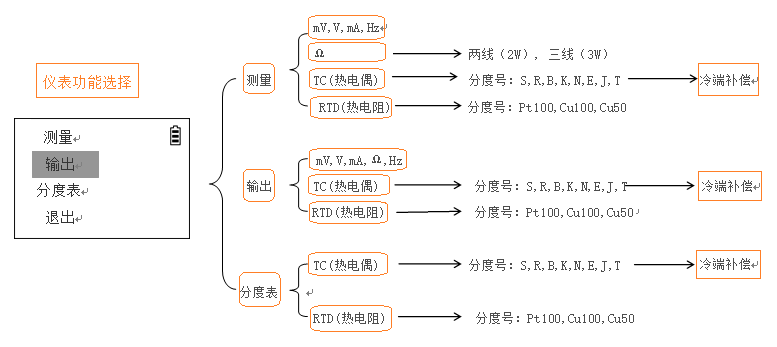

输出测量功能选择：

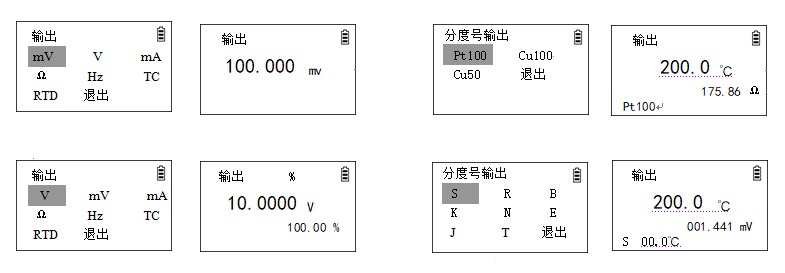

输出功能示例：

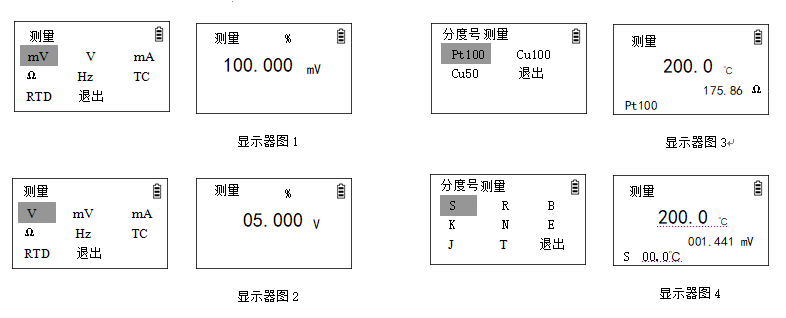

测量功能示例：

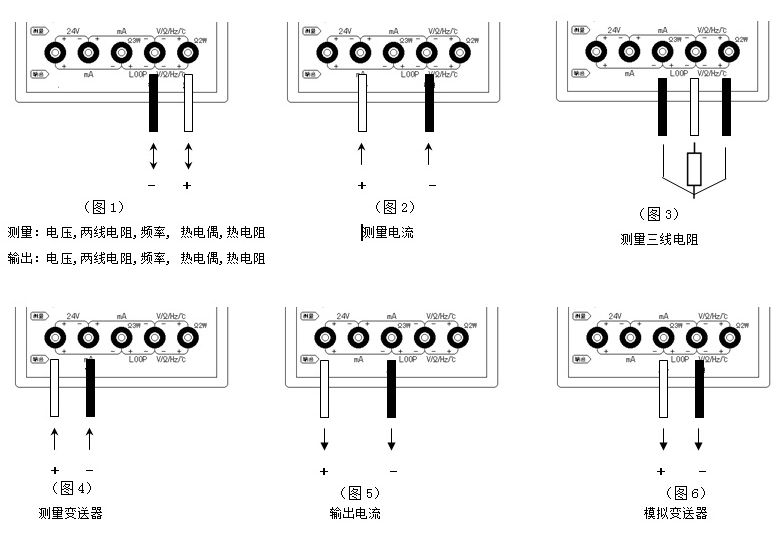

测量／输出连线示例：

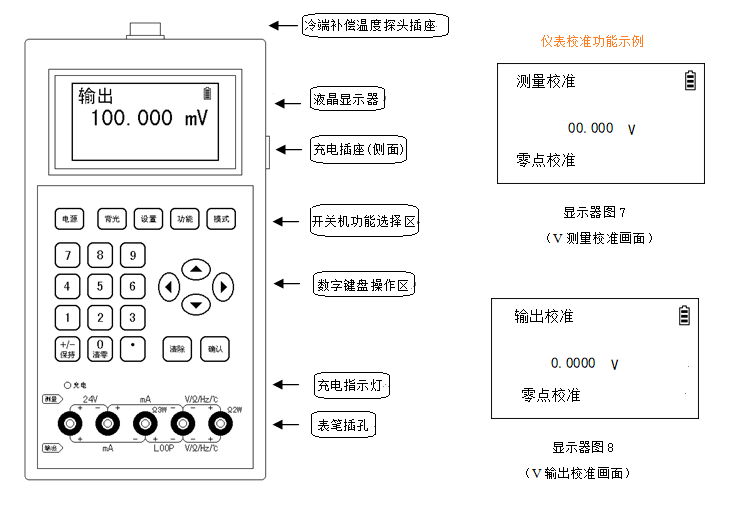

三、面板操作介绍：　

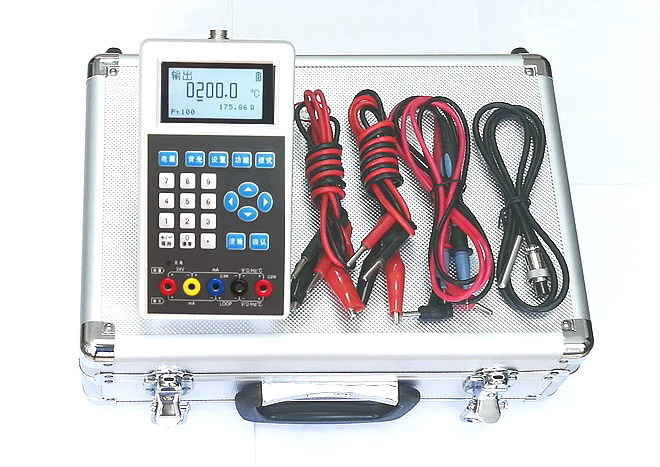

四、产品随机附件：　

（1）使用说明书和合格证各一份； 　　　　　         （2）信号测量线一付；

（3）信号输出线一付；　　　　　　　 　　　         （4）配套充电器一只；充电器与仪表连接电缆一条　

（5）配套高档鳄鱼夹一付；                    （6）冷端补偿温度探头一支；            （7）便携式高档仪表专用箱一个。
