TM5053一入二出隔离式安全栅
TM5053一入二出隔离式安全栅,将处于现场危险区域的各种设备的直流信号（4～20mA，0～5V），经过安全栅隔离、抗干扰抑制等处理后。向安全侧的控制系统或其它智能仪表输出2路直流电流或 电压信号。 该隔离安全栅采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离。
- TM5053直流信号输入隔离式安全栅（一入二出）
- 产品特性
- ◇ 来自危险的直流信号输入：4～20mA，0～20mA，0～5V，0～10V
- ◇ 分配成2路相互隔离的直流信号输出至安全区
- ◇ 配合DCS/PLC等控制系统或其它单元组合仪表应用
- ◇ 连接至控制系统：各款 DCS/PLC 的AI卡，接收电流或电压信号
- ◇ 适用于连接的现场设备：危险区各种设备的直流电流、电压信号
- ◇ 设备允许所处危险区域：0区、1区、2区；IIA区、IIB区、IIC区
- ◇ 安装与端子接线：35mm标准DIN导轨卡式安装；端子接线采用簧片式压紧连接
- 产品概述
- 直流信号输入隔离安全栅（一入二出）
将处于现场危险区域的各种设备的直流信号（4～20mA，0～5V），经过安全栅隔离、抗干扰抑制等处理后。向安全侧的控制系统或其它智能仪表输出2路直流电流或 电压信号。
该隔离安全栅采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离。 - 选型、订货代码
订货信息：
TM5053－
说 明
输入1路信号
A
4～20mA
B
0～20mA
Z
0～10mA
1
1～5V
2
0～5V
3
0～10V
输出2路信号
A
4～20mA
B
0～20mA
Z
0～10mA
1
1～5V
2
0～5V
3
0～10V
- 技术参数
- l 供电电源
电源电压：20～30VDC
电源指示：通电时，LED 电源灯亮绿色
电流消耗（24VDC供电时）：< 25mA - l 本安侧输入：1路信号
输入信号：4～20mA，0～20mA，0～5V，0～10V
输入阻抗：电流输入时 50Ω；电压输入时≥500KΩ - l 非本安侧输出：2路信号
输出电流：4～20mA；0～20mA；0～10mA
输出电压：1～5V；0～5V；0～10V；其它电压
电流输出允许负载：0～550Ω （满负载 550Ω时, 供电电源≥22VDC）
电压输出阻抗： ≤500Ω
输出纹波： < 10mVp-p - l 综合主要技术参数
标准精度：±0.1%
温度漂移：±0.015% / ℃
开机响应时间：< 1s （10～90％）
电源变化影响：±0.1% （20~30VDC 允许电压范围）
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度： -20～＋

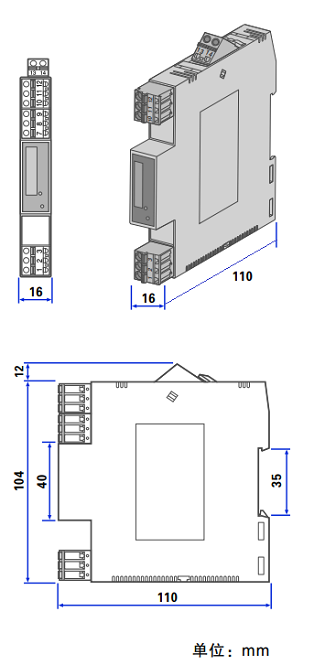

外形尺寸：厚度×高度×长度＝16×116×110（mm） - l 安全防爆认证参数
防爆等级标志： [Exia]IIC
安全认证参数： Um = 250V Uo = 10.5V Io = 6mA
Po = 15.8W Lo = 10 mH Co = 1.6μF - 端子接线图
TM5000 信号隔离安全栅选型简介
型 号：TM5000系列安全隔离栅
功能简介：
模拟量输入（2线制变送器4－20MA信号）,带配电
TM5041 信号输入隔离式安全栅（带配电一入一出）
向二线制变送器提供隔离电源，并把二线制变送器的4～20MA信号经本安隔离转换成所需的直流信号输出至安全区控制系统或仪表。
TM5043 信号输入隔离安全栅（带配电，一入二出）
向二线制变送器提供隔离电源，并把二线制变送器的4～20MA信号经本安隔离分配成2路所需直流信号输出至安全区控制系统或仪表。
TM5044 信号输入隔离式安全栅（带配电二入二出）
相当于2台一入一出安全栅（TM5041）的功能
TM5900HART信号输入隔离式安全栅（带配电）
向现场二线制变送器提供隔离电源，信号处理。支持HART数据信号双向通讯
模拟量输入（电流、电压信号），不带配电
TM5051 直流信号输入隔离式安全栅（一入一出）
将输入的直流信号经本安隔离转换成所需的直流信号输出至安全区控制系统或智能仪表。
TM5053 直流信号输入隔离式安全栅（一入二出）
将输入的直流信号经本安隔离转分配成2路所需的直流信号输出至安全区控制系统或智能仪表。
TM5054 直流信号输入隔离式安全栅（二入二出）
相当于2台TM5051一入一出安全栅的功能
模拟量输出（阀门定位器、电气转换器以及其它本安设备）
TM5045 直流信号输出隔离式安全栅（一入一出）
将安全区的调节器或操作器的4－20mA信号经本安隔离传送，重现并驱动处于危险现场的电气（I/P）转换器、阀门定位器等各种线性执行器。
TM5049 直流信号输出隔离式安全栅（二入二出）
相当于2台一入一出安全栅（TM5049）的功能
TM5905 HART信号输出隔离式安全栅（一入一出）
支持HART数据信号双向通讯
模拟量输入/ 输出安全栅
TM5040 信号输入 / 输出隔离式安全栅（一入二出）
集检测端隔离式安全栅和操作端隔离安全栅的功能于一体；一入二出型
热电偶、毫伏信号输入隔离式安全栅
TM5074 热电偶输入隔离式安全栅（一入一出）
将危险区的热电偶信号转换成所需的直流信号，输出至安全区的控制系统或其它智能仪表
TM5910 热电偶输入隔离式安全栅（一入二出）
将危险区的热电偶信号转换成所需的2路直流信号，输出至安全区的控制系统或其它智能仪表
TM5922 热电偶输入隔离式安全栅（二入二出）
相当于2台单路热电偶安全栅（TM5074）的功能
热电阻、电位器信号输入隔离式安全栅
TM5082 热电阻输入隔离式安全栅（一入一出）
将危险区的热电阻信号转换成所需的直流信号，输出至安全区的控制系统或其它智能仪表
TM5920 热电阻输入隔离式安全栅（一入二出）
将危险区的热电阻信号转换成所需的2路直流信号，输出至安全区的控制系统或其它智能仪表
TM5921 热电阻输入隔离式安全栅（二入二出）
相当于2台单路热电阻安全栅（TM5082）的功能
TM5083 滑线电阻输入隔离式安全栅（一入一出）
将危险区的滑线电阻信号转换成所需的直流信号，输出至安全区的控制系统或其它智能仪表
TM5084 滑线电阻输入隔离式安全栅（一入二出）
将危险区的滑线电阻信号转换成所需的2路直流信号，输出至安全区的控制系统或其它智能仪表
开关量输入隔离式安全栅
TM5011 开关量输入隔离式安全栅（一入一出）
接收危险区的开关或接近开关信号，通过安全栅输出到安全区
TM5014 开关量输入隔离式安全栅（一入二出）
接收危险区的开关或接近开关信号，通过安全栅分配成2路开关信号输出到安全区
TM5018 开关量输入隔离式安全栅（二入二出）
相当于2台开关量输入安全栅（TM5011）的功能
开关量输出隔离式安全栅
TM5024 开关量输出隔离式安全栅（一入一出）
将安全区的电源通过开关、晶体管或逻辑电平信号输入来控制危险区的现场设备，适合用于驱动电磁阀、报警器等本安设备及其它没有能量储存的简单设备
TM5930 开关量输出隔离式安全栅（二入二出）
相当于2台开关量输出安全栅（TM5024）的功能
