TM5074 热电偶安全栅
TM5074 热电偶安全栅,接收现场危险区域的热电偶信号或其它mv信号，经过隔离和线性化处理，转换为线性化的直流信号(4～20mA、 0～5V、0～10V)输出至安全区的控制系统或其它单元组合仪表。 输出信号与温度成线性关系，便于采集设备处理。 该隔离安全栅采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离。
- TM5074热电偶输入隔离式安全栅
- 产品特性
- ◇ 热电偶信号输入,经隔离变送, 输出直流电流或电压信号
- ◇ 配合DCS/PLC等控制系统或其它单元组合仪表应用
- ◇ 连接至控制系统：各款 DCS/PLC 的AI卡，接收直流毫伏信号
- ◇ 适用于连接的现场设备：各种设备的直流mV信号,适用于带外部冷端补偿的热电偶或其它接收仪表
- ◇ 设备允许所处危险区域：0区、1区、2区；IIA区、IIB区、IIC区
- ◇ 安装与端子接线：35mm标准DIN导轨卡式安装；端子接线采用簧片式压紧连接
- 产品概述
- 热电偶信号输入隔离安全栅
接收现场危险区域的热电偶信号或其它mv信号，经过隔离和线性化处理，转换为线性化的直流信号(4～20mA、0～5V、0～10V)输出至安全区的控制系统或其它单元组合仪表。
输出信号与温度成线性关系，便于采集设备处理。
该隔离安全栅采用独立的直流24V电源供电，供电电源-输入-输出之间全隔离。 - 选型、订货代码
订货信息：
TM5074－
输入信号
F
K、E、S、B分度号及温度量程
5
－5～60Mv（范围可选）
输出信号
A
4～20mA
B
0～20mA
Z
0～10mA
1
1～5V
2
0～5V
3
0～10V
热电偶类型及量程表
热电偶类型
测量温度范围(℃)
最小量程(℃)
基本误差
K
0～
E
0～
S
0～
B
400～
R
0～
T
-200～
N
0～
W
0～
J
0～
MV信号
－5～60mv
5mv
40ｕv/0.2%
- 技术参数
- l 供电电源
电源电压：20～30VDC
电源指示：通电时，LED 电源灯亮绿色
电流消耗（24VDC供电时）：<30mA - l 本安侧输入
输入热电偶：K;E;S;B;R;T;N;W;J 等各型热电偶
可选毫伏信号输入： －5～60mV 范围； - 最小毫伏量程：3mV
- l 非本安侧输出
输出电流：4～20mA；0～20mA；0～10mA；
输出电压：1～5V；0～5V；0～10V；其它指定电压
电流输出允许负载：0～550Ω （满负载 550Ω时, 供电电源≥22VDC）
（选择数字式智能型 ，输出4～20mA时的负载：0～350Ω）
电压输出阻抗：≤500Ω
输出纹波： < 10mVp-p - l 综合主要技术参数
标准精度：模拟式标准固定型±0.3%; 数字式智能型±0.2%
温度漂移：基本误差 /
冷端温度补偿范围：-5~
冷端温度误差：±
开机响应时间：< 1s （10～90％）
稳定时间：< 5 min
电源变化影响：±0.1% （20~30VDC 允许电压范围）
隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度： -20～＋

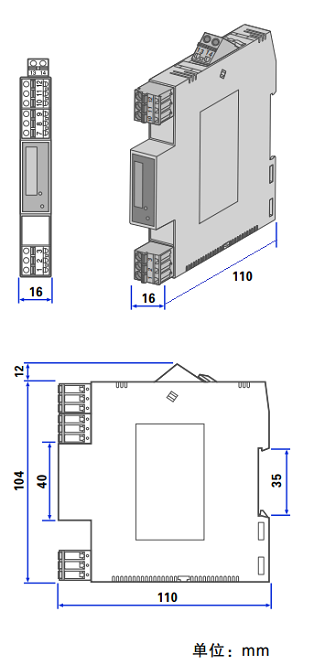

外形尺寸：厚度×高度×长度＝16×116×110（mm） - l 安全防爆认证参数
防爆等级标志： [Exia]IIC
安全认证参数： Um = 250V Uo = 12V Io = 24mA

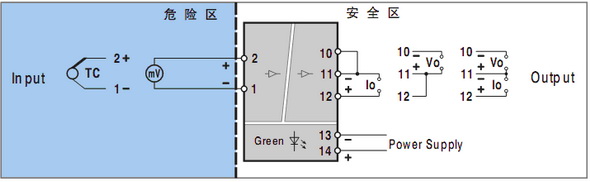

Po = 72mW Lo = 10mH Co = 1μF - 端子接线图
