HDC-Q电流信号发生器
HDXC 手动信号源／手动阀门操作器，能通过4-20mA输出来调节控制阀门的开度大小。具有操作输出上、下限限幅功能，可满足工业现场的精密调节需要。 手动方式时按仪表面板给定的操作值来控制阀门开度。 ◇ 电流输出型适合接受4-20mA信号的阀门，操作器输出4-20MA信号，对应阀门0-100%开度。 ◇ 继电器输出型适合无伺服放大器的、通过正转／反转直接控制开度的阀门。
HDC-Q电流信号发生器／手动阀门操作器
（盘装信号源：4－２０mＡ/0-5V/0-10V）
产品说明： HDC-Q电流信号发生器／手动阀门操作器，模拟产生电流信号、电压信号和继电器三种类型。能通过模拟产生4-20mA输出来调节控制阀门的开度大小0-100%。具有操作输出上／下限限幅功能，可满足工业现场的精密调节需要。
主要用途：各种需要4-20mA和0-10V信号的场合，各种电动阀门定位；各种调节阀、伺服马达等执行器的操作；手动方式时按仪表面板给定的操作值输出4-20mA来控制阀门开度。
◇ 电流输出型-----适合接受4-20mA信号的阀门，操作器输出4-20mA信号，对应阀门0-100%开度。
◇ 电压输出型-----自由调节操作器输出0-5V,0-10V信号给到需要的设备。
◇ 继电器输出型---适合无伺服放大器的、通过正转／反转直接控制开度的阀门。
通过面板操作给定所需的开度，自动控制正、反转将阀门开度控制到给定值。
◇ 输出限幅功能---在需要限制阀门的开度范围时，可以自由设置阀门开度上／下限。
◇ 基本误差低于±0.2%F·S
◇ 外形尺寸：160×80（横/竖）、96×96（方形）、96×48（横/竖）
◇ 仪表电源：220V AC，（10~24）VDC
◇ 具有操作输出上、下限限幅功能；
基本配置： 模拟电流4-20mA输出，或 2路继电器控制输出 ，带输出限幅功能
扩展功能：
１.选配功能：跟踪输出4-20mA（反映阀门开度）
２.选配功能：来自现场的反馈输入信号
产品选型： HDC-Q 信号发生操作器--------操作输出4-20MA ,0-10V 或 2点继电器输出
内容 | 代码说明 | ||||||
HDC-Q／ | 电流信号源/电流信号发生器 | ||||||
外形尺寸 | A | 大横式：160(W)×80(H)×125(L) | |||||
B | 方 形：96(W)×196(H)×112(L) | ||||||
C | 小竖式：48(W)×96(H)×112(L) | ||||||
D | 大竖式：80(W)×160(H)×125(L) | ||||||
E | 小横式：96(W)×48(H)×112(L) | ||||||
控制输出 | D | 模拟输出直流电流（4~20）mA、（0~10）mA或（0~20）mA | |||||
Q | 输出继电器信号，正／反转控制 | ||||||
跟踪输出（选配，反映阀门开度） | A0 | 无跟踪输出 | |||||
A1 | 直流电流输出，4 ~20mA、0 ~10mA、0 ~20mA | ||||||
A2 | 直流电压输出，1~5V、0~5V 可选择 | ||||||
来自现场的反馈信号输入 | 0 | 无反馈信号输入 | |||||
I | 直流电流输入，4mA ~20mA、0mA ~10mA、0mA ~20mA | ||||||
V | 直流电压输入，1V~5V、0V~5V可选择 | ||||||
仪表电源 | V0 | 220VAC ( 100--220VAC) | |||||
V1 | 24VDC (10--24VDC) | ||||||
应用场合：
(1)需要模拟输出0～20mA、4～20mA电流信号的场合；
(2)需要模拟输出0～5V、0～10V、0～100mv电压信号的场合；
(3)需要反馈信号接入的场合，比如接入4～20mA，0～5V,0～10V等；
(4)需要控制阀门开度和信号反馈输入的场合；

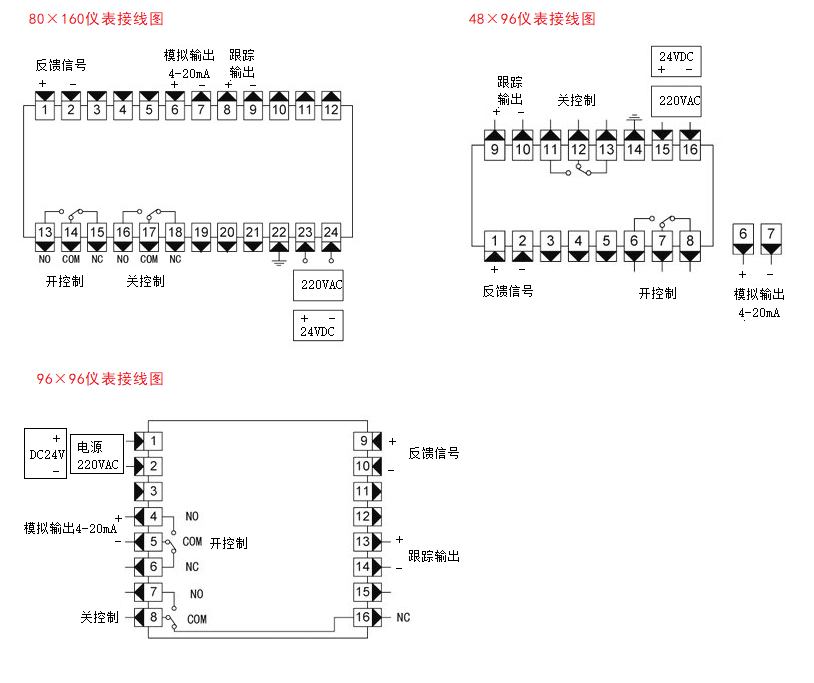

仪表接线图：
