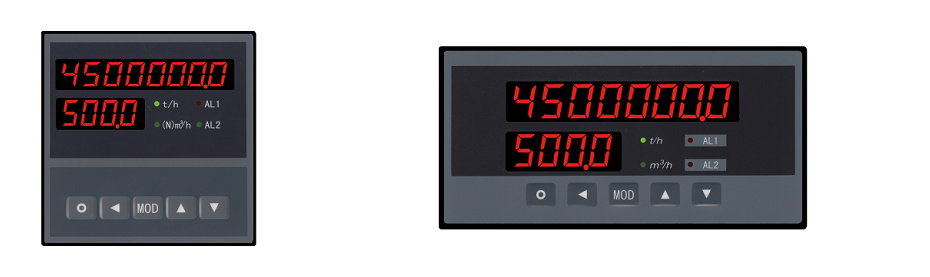

XSJ流量积算仪

　　　                                          XSJ智能流量积算仪



XSJ系列说明：与各类流量传感器、变送器配合，完成对液体体积流量的计量与控制，包括瞬时流量和累积流量。

■精度：优于±0.2%FS，16位A/D转换器，测控周期：0.2秒
■配接各类电流、电压或脉冲输出的流量变送器。

例：4～20MA，1～5V， 0～5VDC，0.1～10kHZ
■8位累积量，4位瞬时量显示，基本误差优于±%0.2F·S

■显示范围：瞬时流量0－9999，累积流量0－99999999

■2点报警输出可设置为瞬时量上、下限报警或累积量预置输出。触点容量：220VAC　3A

■供电：220VAC，24VDC或12VDC

■瞬时流量可选择按小时或按分钟为计量单位
■8段折线校正变送器非线性功能。小信号切除、开方、数字滤波、调校功能。

■停电记录功能可记录总停电时间，停电次数和最后8次停电和上电的实时时间。

■可选：报警、变送输出、通信、打印







内容

代码及说明

XSJ/

外形尺寸

A-

横式160×80×125或竖式80×160×125（W×H×L）

B-

96×96×112（W×H×L）

C-

96×48×112（W×H×L），只能横式单显

面板形式

H

横式

S

竖式

F

方形

显示方式

1

8位LED显示，累积值、瞬时值切换显示（限C型仪表）

2

8位+4位LED双显示，累积值、脉冲值同时显示（限A、B型）

输入信号

I

直流电流（4-20）mA、（0-10）mA或（0-20）mA

V

直流电压（0-5）V DC、（1-5）V DC

K

脉冲输入（0.1-10）K HZ

报警点数量

T□

TO：无报警 T1-T2：1-2点报警

外供电源

B0

无外供电源

B1

外供24V DC，误差小于±5%，50mA

B2

外供12V DC，误差小于±5%，50mA

B3

其它

变送输出（注1）  （独立供电，全隔离）

A0

无输出

A1

电流输出（4-20）mA、（0-10）mA或（0-20）mA

A2

电压输出（0-5）V、（1-5）V

A3

电压输出（0-10）V

A4

其它输出

通讯接口（注1）  （独立供电，全隔离，2400-19.2k仪表   地址0-99,应答延迟小于500μS）

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

S3

RS-422接口

仪表电源

V0

220V AC

V1

24V DC

V2

12V DC

打印功能（不带可省略）（带硬件时钟）（注2）

P

P表示带打印功能

停电记录功能（不带可省略）（注2）

D

D表示带停电记录功能

累积量脉冲输出（不带可省略）

O

O表示带累积脉冲输出功能

非标准功能（注3）

N

N表示非标功能
