: HD07称重信号变送器
（HD07全新升级) HD07称重mv信号变送器，高精度超薄款，全隔离抗干扰，工业级高精度隔离放大器，模块化表芯设计，高品质元件。它将测力传感器的mv信号经隔离滤波放大处理，转换成所需的1路或2中t标准信号，如4～20mA,0～5V等。并带对外精密10V激励电源给现场测力传感器。可选择输出1路信号或2路信号，专业解决工业现场信号干扰、信号放大及隔离传输、匹配问题。

产品详细

HD07称重mV信号变送器（mV隔离放大器）

HD207一入二出称重mV信号变送器（隔离放大器）

输入/输出范围选型（代码）

型号	代码说明
HD07-	（1入1出）称重mV信号变送器
HD207	（1入2出）称重mV信号变送器
输入信号	1	0～5mV
	2	0～10mV
	3	0～15mV
	4	0～20mV
	5	0～25mV
	6	0～30mV
	7	0～75mV
	8	其它（用户特定参数）
输出1路或2路信号		1	0～5V
		2	0～10V
		3	1～5V
		4	0～10mA
		5	0～20mA
		6	4～20mA
		7	-10～+10v
		8	其它（用户特定参数）
本仪表出厂标配精密10V电源，用来给现场测力传感器供电

主要技术参数

输入信号	测力/称重传感器输出的mV信号
输出阻抗	电压输出型≥10KΩ；电流输出型≤500Ω
精　　度	±0.1%F.S
单片机AD	高精24位
温度系数	50ppm/K的测量值/100Ω负载
绝缘电阻	电源/输入/输出≥100MΩ/500VDC
绝缘强度	电源/输入/输出之间1500VAC/分钟
波纹	＜10mVrms
响应时间	＜0.05S (0～90%) (TYP)
频率响应	≤2000HZ
执行标准	GB/T18268( IEC61326-1)
工作温度	-20℃～＋75℃
工作湿度	≤90%RH（无凝结水）
电源	24VDC±10%（电源反向保护）
消耗功率	＜1W

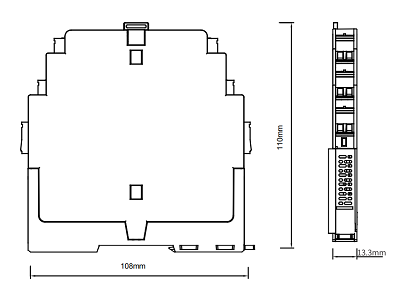

外形尺寸	长×宽×深＝108×13.3×110mm
外壳材料	PC+ABS阻燃
阻燃等级	UL94/V0
整机重量	单路型110g；一入二出型180g
安装导轨	DIN35mm导轨
导线横截面积	0.5～2.5mm2; M3螺钉压线连接

HD07称重信号变送器（mV信号隔离放大器），将测力传感器的mv信号经隔离滤波放大处理，转换成所需的1路或2路标准信号（如4～20mA/0～20mA/0～5V/0～10V）。本模块内置外供10V精密电源，专业用来给现场的应变式传感器供电。导轨式密集安装，使用简单方便，大量应用于信号放大及传输采集系统中。

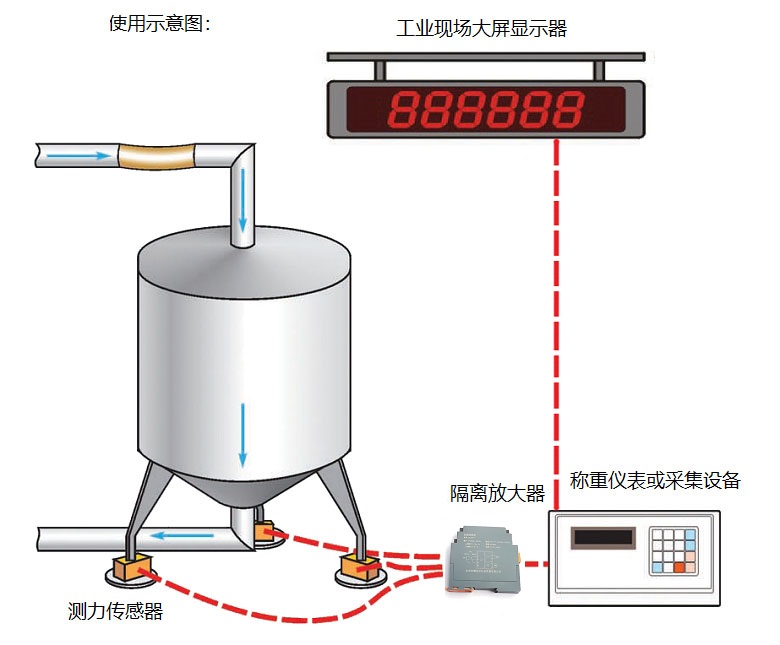

HD07称重信号变送器（mV信号隔离变送器），专为测力／称重传感器开发，输入／输出／电源／通道间多方电磁全隔离抗干扰，有效解决工业现场信号干扰、放大转换、信号传输及匹配问题。经隔离放大输出的信号可接入显示仪表、PLC等采集控制设备，并对接收设备起保护作用，保证系统的可靠稳定运行。

产品特点

l 配接测力／称重传感器的mv信号进行隔离放大，输出1路或2路信号

l 有信号叠加功能：接入1-4台测力传感器，进行叠加求和

l 内置有10V／12V精密电源给现场测力／称重传感器供电

l 超薄设计，可带电插拔式端子，标准DIN35导轨，密集式安装

l 模块化表芯设计,高品质元器件，带电源指示

l 隔离放大一体，输入／输出／电源／通道间全隔离抗干扰

l 专业级抗干扰芯片，低功耗／低温漂／高精度／长寿命

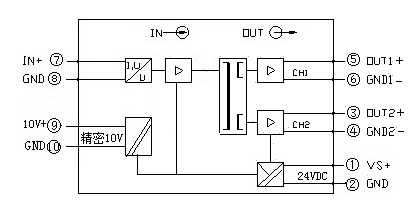

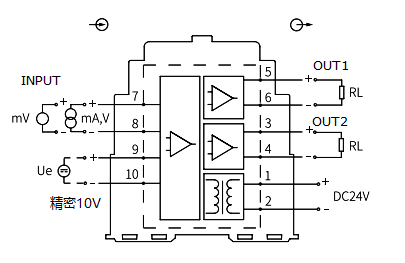

应用连线 （9和10为外供精密10V电源用来给传感器供电）
