XSJ流量积算仪
XSJ系列说明：与各类流量传感器、变送器配合，完成对液体体积流量的计量与控制，包括瞬时流量和累积流量。
产品详细
XSJ智能流量积算仪
- XSJ系列说明：与各类流量传感器、变送器配合，完成对液体体积流量的计量与控制，包括瞬时流量和累积流量。
■精度：优于±0.2%FS，16位A/D转换器，测控周期：0.2秒
■配接各类电流、电压或脉冲输出的流量变送器。- 例：4～20MA，1～5V， 0～5VDC，0.1～10kHZ
■8位累积量，4位瞬时量显示，基本误差优于±% - ■显示范围：瞬时流量0－9999，累积流量0－99999999
- ■2点报警输出可设置为瞬时量上、下限报警或累积量预置输出。触点容量：220VAC 3A
- ■供电：220VAC，24VDC或12VDC
- ■瞬时流量可选择按小时或按分钟为计量单位
■8段折线校正变送器非线性功能。小信号切除、开方、数字滤波、调校功能。 - ■停电记录功能可记录总停电时间，停电次数和最后8次停电和上电的实时时间。
- ■可选：报警、变送输出、通信、打印
型 号 | 代码说明 | ||||||||
XSJ/ | 流量累积，每秒5次测控 | ||||||||

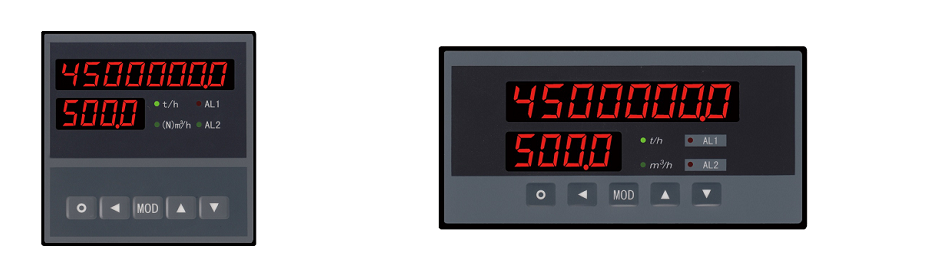

外形尺寸 | AH | 大横式160×80×125 | |||||||
AS | 大坚式80×160×125 | ||||||||
CH | 横式96×48×82 | ||||||||
B | 方形96×96×112（W×H×L） | ||||||||
显示方式 | 1 | 8位LED显示，累积值、瞬时值切换显示（限C型仪表） | |||||||
2 | 8位+4位LED双显示，累积值、脉冲值同时显示（限A、B型） | ||||||||
输入信号 | I | 直流电流（4~20）mA、（0~10）mA或（0~20）mA | |||||||
V | 直流电压（0~5）V、（1~5）V | ||||||||
K | 脉冲输入（0.1-10）K HZ | ||||||||
报警点数量 | T□ | T0:无报警 T1~T1：1~2点报警 | |||||||
变送输出 (独立供电，全隔离) | A0 | 无输出 | |||||||
A1 | 电流输出4~20mA、0~10mA或0~20mA | ||||||||
A2 | 电压输出(0~5）V、（1~5）V | ||||||||
A3 | 电压输出(0~10）V | ||||||||
外供电源 | B0 | 无外供电源 | |||||||
B1 | 外供24VDC | ||||||||
B2 | 外供12VDC | ||||||||
通讯接口 0~99，应答延迟小于500μs） | S0 | 无通讯接口 | |||||||
S1 | RS232 (TC ASCII协议) | ||||||||
S2 | RS485（(TC ASCII协议) | ||||||||
M1 | RS232 (Modbus-RTU协议) | ||||||||
M2 | RS485 (Modbus-RTU协议) | ||||||||
仪表电源 | V0 | 220VAC ( 100--220VAC) | |||||||
V1 | 24VDC (10--24VDC) | ||||||||
