电缆式液位变送器

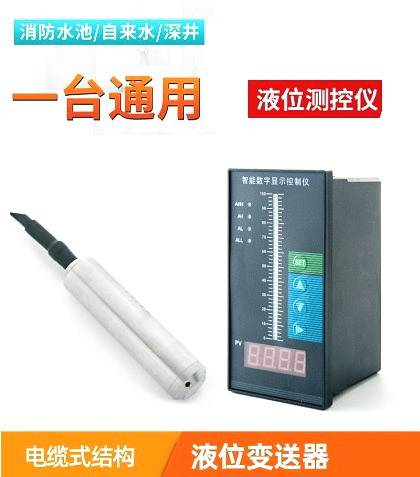

                           HD320电缆式液位变送器

　　　　　　　　　        （一体投入式液位变送器 + 选配智能测控仪表）

概述： HD320电缆式液位变送器，不带外部接线盒，直接引线输出信号，简单方便，采用美国技术和进口充油硅芯片，不锈钢全封焊结构设计，具有极强介质兼容性，可用于许多工业场合的液体液位测量；电路部分的关键元件、压力敏感芯子均选用国际著名品牌，采用国际标准生产工艺，使产品的各项技术指标达到国际先进水平，产品有优良的可靠性和较高的精度。

   HD320电缆式液位变送器，广泛应用于水厂、污水处理厂、城市供水、高楼水池、水井、工业水池、水罐、水库、河道等场所。与配套液位数显控制仪一起使用，实现现场液位的精确监测，实现高、低水位报警控制。

应用范围：

◇ 工业水池液位测量与控制             ◇ 清水水池，城市供水

◇ 楼宇恒压供水,水罐液位监测           ◇ 水文监测:江河湖湖泊

◇ 城市污水，化工厂造纸厂污水          ◇ 钢厂/电厂/水泥厂污水

主要技术参数：

1．　全封闭式电路，具有防潮、防结露、防渗漏功能　　

2．　量程范围：0～1m,2m, 3m, 5m, 8m, 10m,12m...100m

3．　显示类型:一体式无显示，可选配套测控仪表

4．　精度等级：0.5%FS

5．　供电电压：24VDC

6．　探头外型尺寸长约110mm, 直径￠26mm

7．　输出信号：二线制4～20mA（红线－-正，黑线－-负）

8．　工作温度：-20℃～+60℃;环境温度：-30℃～+85℃

9．　环境湿度：≤80%RH

10． 长期稳定性：≤0.2%FS/年

11． 密封级别：IP68

12． 激光调阻温度补偿，使用温域宽

产品选型：

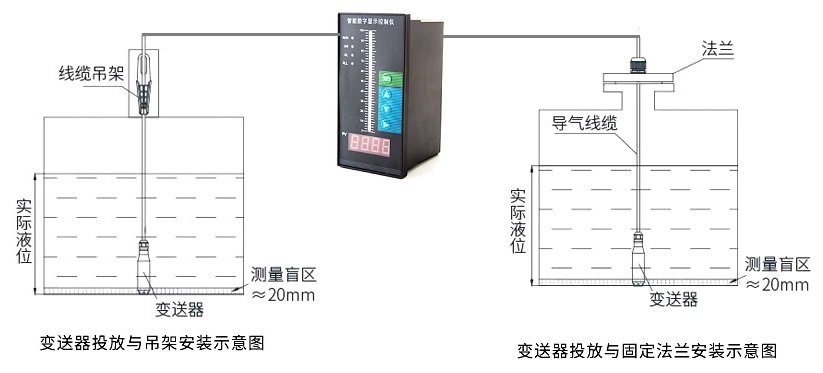

测量示例及安装示意图：
