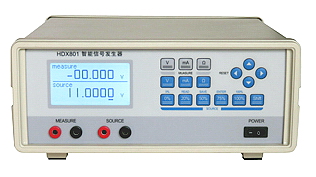

HDX801信号发生校验仪

HDX801信号发生校验仪

HDX801智能信号发生器是一种兼有测量和输出功能的精密仪器,又称高精度信号源/多功能校验仪。它集测量和输出直流 mV, mA, V, Ω四种信号于一体;先进的数字合成技术,测量与输出双显示同时使用,可任意组合;并提供现场24V电源。大量应用于各种过程测控仪表(如传感器、变送器、记录仪、调节器、显示仪、电动执行机构)的调试和校验。6位高亮度大屏幕液晶显示窗,精度高达0.5%FS,广泛用作自动化仪表厂家的标定设备。
产品详细

                                                                      HDX801 智能信号发生器

            (多功能信号校验仪: VmAmv、Ω,输出/测量同时独立使用,带RS232通讯控制)

概述: HDX801智能信号发生器是一种兼有测量和输出功能的精密仪器,又称高精度直流信号源/多功能校验仪。它集测量和输出直流 mV, mA, V, Ω四种信号于一体;先进的数字合成技术,测量与输出双显示同时使用,两部分相互独立,可任意组合;并提供现场24V电源。大量应用于各种过程测控仪表(如传感器、变送器、记录仪、调节器、显示仪、电动执行机构)的调试和校验。双排6位高亮度大屏幕液晶显示窗,精度高达0.5%FS,广泛用作自动化仪表厂家的专用标定设备。可完全替代昂贵的进口产品。如输出:020mA420mA05V010V011V0110mv,0-4000Ω等。

   HDX801智能信号发生器,一机多用(电压、电流、mV、电阻),兼有输出和测量功能;各项功能均设计了保护电路,有效避免误操作对仪器的损害,可靠耐用;大量应用于工厂实验室、仪表标定校验室、学校实验室等,能满足实验室及工厂的多种需求,是仪表校验、检测维护的必备工具。具有连续输出、阶跃快捷输出、常用数据存储输出、外部开关控制输出功能,分辨率高、精度高、速度快、信号稳,并带有RS232通讯控制功能,有效提高实际生产的工作效率,实用方便。


一、HDX801智能信号发生器,技术特点:

输出和测量双显示,两部分相互立,互不干扰,多种信号任意组合同时使用,真正的一机多用

高性能超稳数字合成式信号源,6位高精度液晶显示,超高分辨率:上排测量值、下排输出值

测量信号:mAVmv、Ω信号,并可测量二线制4-20mA变送器的回路电流

输出信号:mAV mv、Ω信号,带快速输出功能 和常用值存储输出功

具有阶跃快速输出功能:如4mA8mA12mA16mA20mA

提供现场24V DC输出,为现场传感器、变送器等供电

具有外部开关控制输出功能,特别适合仪表批量生产的调试校验

个快速输出功能均可任意设置 0和100,并长期保存使用

个输出量程均可任意设置24个输出值,并长期保存使用

具有模拟三线制/四线制变送器功能

具有测量二线制/三线制/四线制变送器功能

具有短路、过压、过流全功能自我保护及提示,有效克服误操作

仪器功能强大、使用简单,一机多用,带RS232通讯,全智能设计,非专业人员即可使用的专业级高性能产品。

二、HDX801智能信号发生器,技术指标 :

1. 电压输出:0110.000mV01.10000V 011.0000V,超高分辨力1μV10μV0.1mV,内阻≤0.2Ω

2. 电流输出:02.5000mA025.000mA,超高分辨力0.1μA 1μA,负载电阻0750Ω

4. 电阻输出:0400.00Ω,04000.0Ω,超高分辨力0.01Ω/0.1Ω

5. 阶跃输出:0%25%, 50%, 75%100%

6输出精度:±0.05%FS

7. 电压测量:0±380.00mV0±38.000V

8. 电流测量:0±38.000mA

9. 电阻测量:0~3800.0Ω

10.测量精度:±0.05%FS

11. 数据存储:每个输出量程可以存储24个常用数据,共168个数据

12. 带外部开关控制常用值存储和输出功能,特别适合仪表批量生产调试和校验

13. 128×64点阵液晶:高亮度多信息显示窗

14.外供电源:24VDC,具有短路、过流保护功能

15.仪表电源:220V AC,50HZ,功耗:8VA

16.外形尺寸:255×120×255仪表重量:3Kg

17.随机配件:电源线一根,输出线一付,测量线一付

HDX801智能信号发生器

输出范围

分辨率

测量范围

精 度

直流mA

02.5000 mA

分辨率0.1μA

0~±38.000 mA

±0.05%FS

025.000 mA

分辨率 1μA

0~±38.000 mA

直流V

01.10000 V

分辨率10μV

0~±38.000 V

011.0000 V

分辨率0.1mV

0~±38.000 V

直流mV

0110.000 mV

分辨率1μV

0~±380.00 mV

电阻Ω档

0400.00Ω

分辨率10mΩ

03800.0 Ω

04000.0Ω

分辨率0.1Ω

03800.0 Ω

仪器特点

先进的数字合成技术;测量/输出双显示,相互独立,同时使用

数据存储

每个输出量程可存储24个常用数据,共168个数据

外部开关控制

具有外部开关控制常用值存储与输出功能

24vDC输出

负载电流30mA(带短路、过流保护)

回路测量

       有

连续输出

阶跃快捷输出

0% 25% 50% 75% 100%

阶跃输出设置

每个输出功能均可任意设置阶跃输出的上限和下限:0%和100

模拟变送器功能

模拟三线制/四线制变送器

测量变送器功能

测量二线制/三线制/四线制变送器

测量清零

         有

过载指示

全功能保护

液晶显示器

128×64点阵液晶:双排6位高精度多信息显示窗

外形尺寸

255×120×255 mm

供电电源

AC220V,50HZ

仪器重量

3Kg,(RS232通讯控制功能)

三、前面板简单说明 HDX801智能信号发生器



测量功能选择键:① V测量 ②mA测量 Ω测量

输出功能选择键:① V输出 ②mA输出 Ω输出

快速阶跃输出开关:0%25%,50%,75%100%

4个方向键:上升、下降调节键,左、右移位键

HDX801智能信号发生器/多功能校验仪,使用简单方便,功能强大,一台仪表可输出和测量四种信号,带连续输出、百分比快捷输出、常用数据存储输出功能,能满足实验室及工厂的多种需求,并有效提高工作效率;先进的数字合成式信号源,性能稳定可靠,6位显示,高分辨率,精度高达±0.05%FS带有RS232通讯控制功能,可完全替代昂贵的进口产品,

四、产品附件: HDX801智能信号发生器

1)使用说明书、合格证各一份; 2)配套电源线一根
3)信号输出线一付;          (4)信号测量线一付
