HD1000一体化超声波液位计

    HD1000一体化通用型超声波液位计（0～3m,5m,8m,10m,12m,15m,20m,40m）

              (OLED高清显示，中英文菜单，简单智能）

概述： 　HD1000一体化超声波液位计，为工业和市政工程液位测量的场合而设计，专用于各种工业及民用场合的液位测量监控。本产品采用了大量军工技术和工艺，电路为本安型设计，它采用工程ABS防水外壳，精巧坚固，主芯片采用进口工业级单片机等数十块专用集成电路，智能算法，自动数字温度补偿和超宽电压输入稳压，抗干扰性强，可任意设置上／下限控制及在线输出，带ＯＬＥＤ现场高清显示，可选模拟量4-20mA输出／开关继电器输出／RS485输出，

       HD1000超声波位计以性能可靠、安装方便和价格合理得以在工业现场大量应用。具有高可靠、无污染、性能稳定、不必接触工业介质就能测量液位，彻底解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、维护不便等缺点。因此可广泛用于与液位、料位测控相关的各个领域。本产品经国家权威机构检验认可，大量应用于工业现场。本产品符合GB3836.1-2010 和 GB3836.4-20010国家标准要求。

主要应用行业：

● 石油、石化、化工行业的物位、液位测量

● 水及污水处理：泵房、集水井、生化反应池、沉淀池、加药罐等

● 焦化厂、化肥厂、煤矿行业

● 造纸：纸浆、淀粉浆、妥尔油等

● 采矿：矿浆、煤浆池、灰浆池、堆料场

● 食品：酒厂、粮仓、食品材料罐

● 电力、矿山：灰浆池、煤浆池、黄油储罐、堆料场等

● 化工：化学制剂、水及污水等

● 控制系统配套使用

技术参数：
应  用：　各类工业领域的物位测量与开关量控制输出，

        特别是污水处理，化工原料，油水处理，料位探测
测量范围：　0～2，3，5，8，10，12，15m（0～15m内任意量程）

       0～15，20，25，30，35，40m（0～40m内任意量程）

信号输出：　4～20mA（负载＜300Ω），0～5V，0～10V

数字输出：　RS485 (支持Modbus)

开关输出：　最多二组NPN或继电器（AC250V 5A; DC24V  10V)

显　　示：  4位0LED高清显示，中英文菜单，简单方便，智能现场调整　　

分　辨率：  1mm　

计测角度：  10°

设定　键：  三位防水轻触键，智能设计

精　　度：  基于标准平面±0.3%FS

盲　　区：　 ＜0.3m-2m（因量程不同而不同，量程越大盲区越大）

供电功耗：  12～28VDC；　＜1.5 W

温度补偿：　自动温度补偿

过程连接：　M60×2
过程温度：　-25…65 °C

频　　率：　20…2000KHZ
外壳材质：　工程ABS及尼龙,壳体精巧且坚固

防爆标志：　Exia IIBT4GB

电气接口：　M20×1.5

外形尺寸：　198×Φ92×M60

防护等级： IP66

重　　量：　250g

产品选型：

安装注意事项：

1、超声波探头垂直于被测液位，以保证声波发射正对液面

2、超声波收发传感面应尽量避免靠近容器侧壁，并保证波束区内不得有障碍物

3．安装简单，只需在工作面上方适当位置钻直径60mm圆孔，装入本仪器前端并并套好减震胶圈，拧上配件大锣环即可。

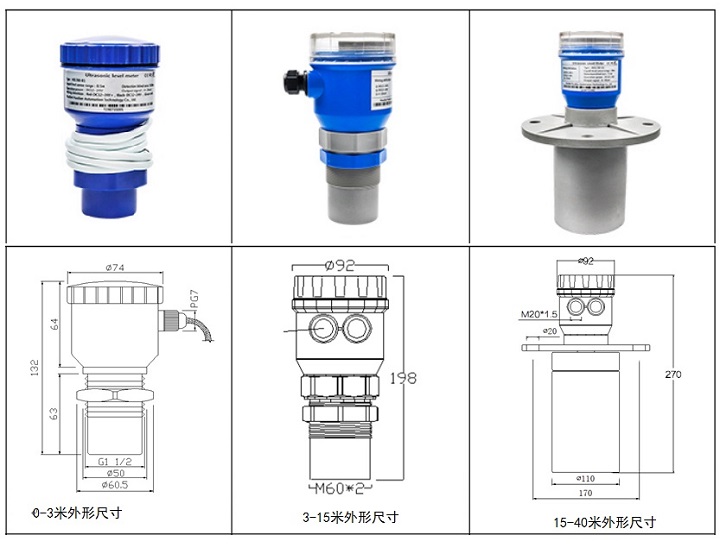

 外形尺寸：（单位mm)
