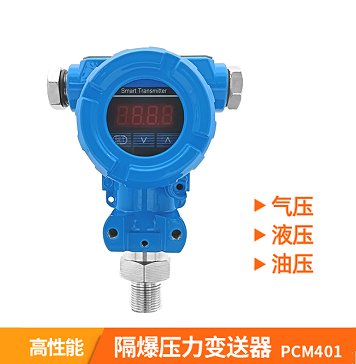

PCM401防爆压力变送器
PCM401防爆压力变送器（-0.1MPa～0～100 Mpa） ■扩散硅压阻式传感器 ■坚固且密封良好的金属铝合金接线盒，方便户外安装使用 ■ 通过国家防爆电气产品质量监督检验中心隔离防爆认证：ExdII CT6Gb。 ■用于气体，液体，蒸汽的压力测量 ■提供低中高丰富的压力量程范围 ■有现场显示可选, 输出信号二线制4～20mA ■隔离防爆，广泛应用于易燃易爆场合
PCM401防爆压力变送器
(专业防爆型工业级产品: ExdII CT6Gb）
概述： PCM401防爆压力变送器是引进美国设备技术，采用高品质进口芯体和高强度防爆壳体，以精湛的装配工艺生产的防爆型产品。本产品具有良好的防潮性能和优良的介质兼容性，可用于许多工业过程场合的多种介质中；电路部分的关键元器件、压力敏感芯子均选用国际著名品牌，高精度、低漂移、抗干扰、抗过载、抗冲击能力强，可以测量有腐蚀性气体、液体的绝压、表压、负压，输出信号二线制4～20mA。
PCM401防爆压力变送器，广泛运用于冶金、航空、航天、船舶、石油化工、电力、医药、食品等自动化控制领域。具有防爆、防潮、防腐性，可用来测量水、油类、液体、气体等多种介质。
应用范围：
◇· 石油化工、天然气控制系统
◇· 工业过程检测与控制
◇· 楼宇自控、恒压供水
◇· 液压及气动控制系统
◇· 电站运行巡检、机车制动系统
◇· 石化、环保、空压、轻工、机械冶金
◇· 热电机组
技术参数:
1． 测量范围：-0.1MPa～0.1MPa～1MP～60MPa～100 Mpa量程任选
2． 输 出：二线制4～20mA
3． 测量介质：对316L不锈钢兼容的气体、液体、油类介质
4． 显 示：无显示款和带现场显示款
5． 工作方式：绝压、表压、密封压
6． 工作温度：-20～85℃
7. 介质温度：-20～85 ℃
8． 精 度：±0.3%FS，±0.5%FS
9． 供 电：24VDC（12～30VDC）
10. 过载能力：150 % F·S
11． 绝缘电阻：≥2000M欧
12． 振动影响：对于10HZ-1HZ的机械振动，输出变化小于±0.1%FS
13． 温度补偿：0～70℃，补偿值≤0.02% F·S/℃
14． 连接螺纹：M20×1.5、G1/2、NPT1/2外螺纹，或用户自选
15． 防爆标志：ExdII CT6Gb（国家防爆认证）
产品选型：
代 码 | 选 型 说 明 | |||||
PCM401- | 隔爆压力力变送器 （2088工业隔爆壳体） | |||||
| 1 | 表压（出厂默认） | ||||
2 | 绝压 | |||||
3 | 负压 | |||||
输出信号 | A | 二线制4～20mA | ||||
壳体结构 | 1－ | 防爆2088工业壳体（出厂默认） | ||||
2－ | 防爆2088工业壳体带现场显示 | |||||
安装螺纹
| 1 | M20×1.5 (出厂默认) | ||||
3 | M14×1.5 | |||||
5 | G1/2 | |||||
6 | G1/4 | |||||
7 | NPT1/2 | |||||
T | 其它 | |||||
最后注明量程范围 | －X | 0.1Mpa,1Mpa,1.6Mpa,2Mpa,6Mpa,10Mpa,20Mpa,40Mpa,60Mpa | ||||
| ||||||
如：PCM401－1Ａ1－1-１０ＭＰa，表示PCM401防爆压力变送器，输出二线制4～20mA, 专用工业隔爆外壳，安装螺纹M20*1.5,量程0～10MPa
安装示意图：
