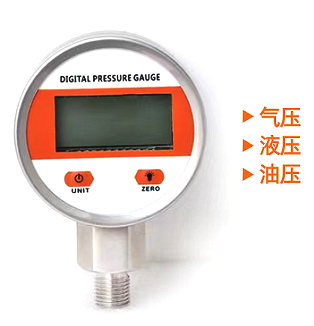

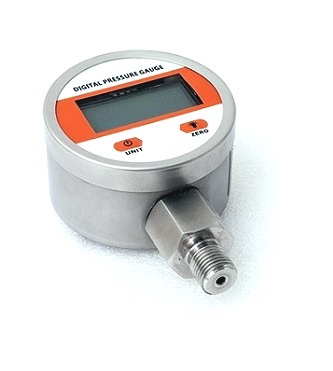

HDK560 数字压力表

HDK560 数字压力表

HDK560数字压力表是一款高精度智能型数字压力表,内置高精度压力传感器,能够准确的实时显示压力,并且具有高精度、长期稳定性好的特点。采用进口扩散硅芯体的高品质产品,精湛的不锈钢全封焊结构和完善的装配工艺,使产品具有良好的防潮性能和优良的介质兼容性;电路部分的关键元器件、压力敏感芯子均选用国际著名品牌,可测量气体、液体的绝压、表压。多用来替代老式的机械压力指针表。
产品详细

                                                             HDK560 数字压力表(1级)

                           LCD液晶实时显示: 电池供电,低功耗设计


概述: HDK560数字压力表是一款高精度智能型数字压力表,内置高精度压力传感器,能够准确的实时显示压力,并且具有高精度、长期稳定性好的特点。采用进口扩散硅芯体的高品质产品,精湛的不锈钢全封焊结构和完善的装配工艺,使产品具有良好的防潮性能和优良的介质兼容性;电路部分的关键元器件、压力敏感芯子均选用国际著名品牌,可测量气体、液体的绝压、表压。多用来替代老式的机械压力指针表。

  广泛应用于冶金、航空、航天、石油化工、电力、医药、食品等自动化控制领域。多适用于便携式压力测量、设备配套、校验设备等测量领域,可用来测量水、油类、粘稠液体、气体等多种介质的压力。

应用范围:

 工业过程检测与控制              楼宇自控、恒压供水

 液压、压铸、中央空调系统           电站运行、机车制动系统

 石化、环保、轻工、机械、冶金         便携式压力设备

 其它自动控制和检测系统


产品特点:

 采用进口扩散硅芯片,精度高、长期稳定性好,低功耗设计,2节7号电池供电,可续航长达12个月

 激光调阻温度补偿,使用温域宽;表压,绝压均可测量

 内置316不锈钢隔离膜片,全不锈钢外壳,有卓越的抗腐蚀性

 多种压力单位切换、清零、背光、开关机等功能

 三防漆电路板:防水、防潮、防尘,耐冷热冲击,耐盐雾,耐振动

 现场4位LCD液晶显示,便于观察使用

 精湛的不锈钢全封焊结构和完善的装配工艺

 抗干扰设计,适合恶劣使用环境

 有多种螺纹安装接口选择:MM20×1.5、M14×1.5,G1/4,G1/2等


技术参数:

 1. 测量范围: 负压量程-100KPa—0Kpa;

    常规量程:0-0.16Mpa/0.25Mpa/0.40Mpa/0.6Mpa/1.0Mpa/1.6Mpa/2.5Mpa/4.0Mpa

    中高压量程:0-6.0Mpa/10Mpa/16Mpa/25Mpa

 2. 现场显示:4位LCD液晶显示

 3. 测量介质:各种液体或气体介质,对于浆状粘稠介质使用平膜无腔型接嘴

 4. 工作方式:表压、绝压、负压

 5. 精  度:±1.0%FS

 6. 供  电:2节7号电池,续航长达12个月

 7.  采样频率:2次/秒

 7. 工作温度:-10℃-70℃,温度补偿:0--60℃

 8. 连接螺纹:M20×1.5、M14×1.5,G1/2,G1/4 外螺纹,或用户自选定做

 9.  电气保护:抗电磁干扰设计

 10. 过载能力:120 % F·S

 11 外壳材质:全不锈钢外壳,316L隔离膜片

选型说明:

选   型

代 码 说 明

HDK560

 数字压力表(表头直径60mm),精度1级,采样频率2次/秒

量   程

X

常规量程:0.16Mpa,0.25Mpa,0.4Mpa,0.6Mpa, 1.0Mpa,1.6Mpa, 2.5Mpa, 4Mpa

X

中高压量程:6.0Mpa/10Mpa/16Mpa/25Mpa

安装螺纹

1

国际 M20×1.5、M14×1.5

2

英制 G1/2,G1/4

供电及显示


2节7号电池,液晶显示,精度1级


如:HDK560-2.5MPa-1,表示HDK560数字压力表,精度1级,量程是2.5MPa, 电池供电液晶显示, 安装螺纹M20×1.5

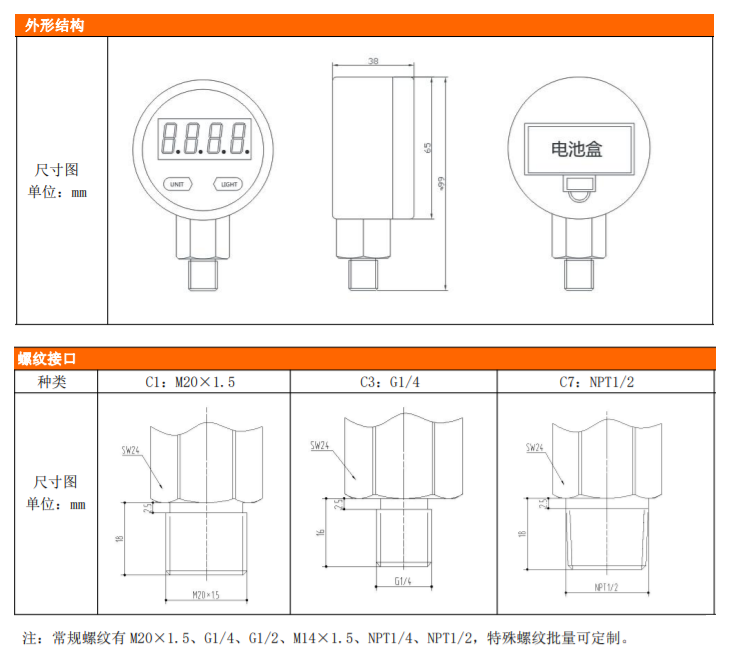

安装外形尺寸图:
