HDY-W 液位变送器

                  HDY-W通用型液位变送器

　　　　　　 　        （投入式液位变送器／静压式液位变送器）

概述： HDY-W投入式液位变送器又称静压式液位变送器，采用美国技术和进口充油硅芯片，不锈钢全封焊结构设计，具有良好的防潮性能和极强介质兼容性，可用于许多工业场合的液体液位测量；电路部分的关键元件、压力敏感芯子均选用国际著名品牌，采用国际标准生产工艺，使产品的各项技术指标达到国际先进水平，产品有优良的可靠性和较高的精度。

广泛应用于水厂、污水处理厂、城市供水、高楼水池、水井、矿井、工业水池、水罐、油池、水库、河道、海洋等场所。与数显液位数显控制仪一起配套使用，实现现场液位的准确监测与控制。

应用范围：

◇ 工业水池／水箱液位测量与控制　　

◇ 城市污水处理，化工厂／造纸厂污水处理

◇ 城市供水、楼宇恒压供水水箱，消防水箱　　

◇ 水文监测与控制:江河、湖泊

◇ 大江大坝及水利、水电建设　

◇ 食品饮料液位:牛奶、啤酒

◇ 钢厂／电厂／水泥厂污水处理

◇ 水罐、油罐、油池液位监测与控制

主要技术参数：

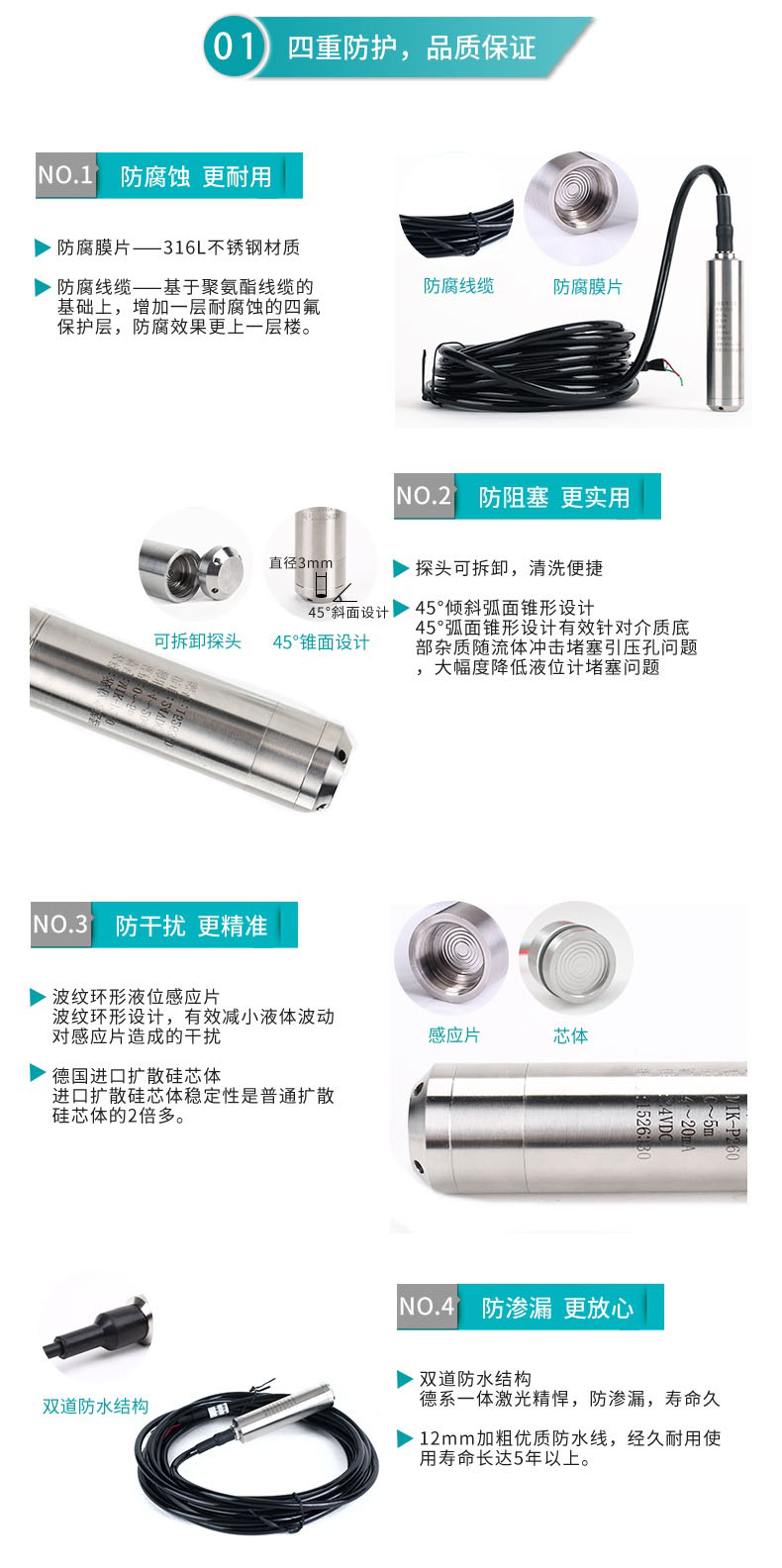

1．　全封闭式电路，具有防潮、防结露、防渗漏功能　　

2．　量程范围：0～1m,2m,3m,4m,5m,6m,8m,10m,12m..100m

　　 油罐油位：0～1m,2m,3m,4m,5m,6m,8m,10m,12m

3．　显示类型:无显示、LED显示、LCD显示

4．　精度等级：±0.25%FS、0.5%Fs

5．　供电电压：24VDC

6．　探头外型尺寸长约110mm, 直径￠26.5mm

7．　输出信号：4～20mA、0～5VDC、1～5VDC

8．　工作温度：-20℃～+60℃; 环境温度：-30℃～+75℃

9．　环境湿度：≤80%RH

10． 长期稳定性：≤0.2%FS/年

11． 密封级别：IP68

12． 激光调阻温度补偿，使用温域宽

13． 安装方式：标配为M30×1.5螺纹安装

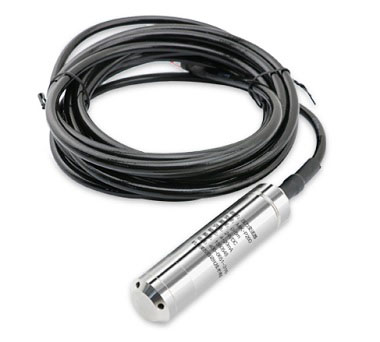

14. 产品分为两类：（1）HD320一体式，无接线盒

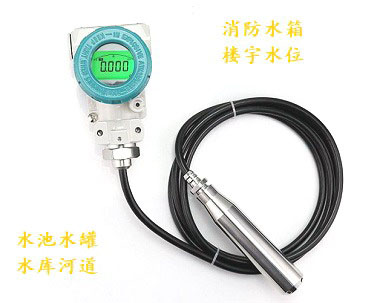

            （2）HDY-W分体式，带2088防水接线盒

产品选型：

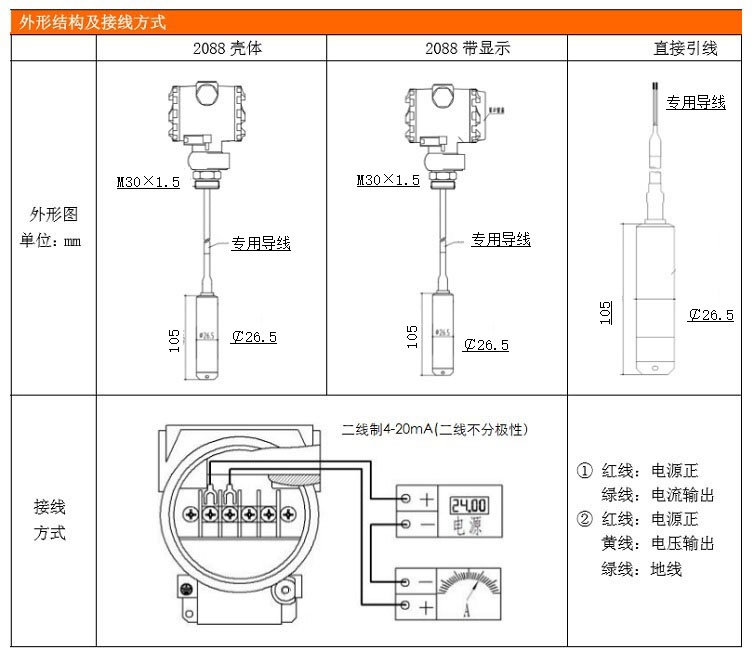

产品结构示意图：

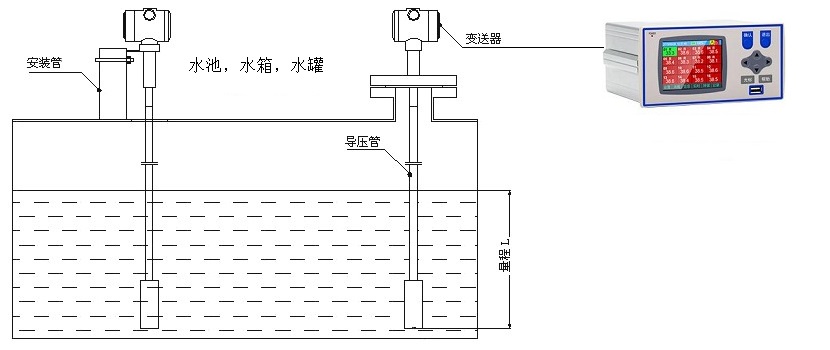

测量安装示意图：
