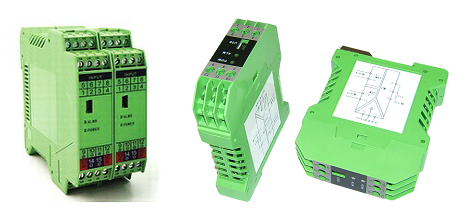

HD221双路信号隔离器

HD221双路信号隔离器

HD221双路信号隔离器是一种将2组直流信号进行隔离转换输出的仪器。该变送器输入/输出/电源/各通道间多方全隔离抗干扰,输入、输出选择范围宽,准确度高,标准导轨安装便于检测与维护。广泛用于电力、石油化工、污水处理等领域的数据采集、信号传输转换和DCS集散控制系统。
产品详细

                             HD221双路信号隔离器(2入2出)



概述: HD221双路信号隔离器是一种将2组直流信号进行隔离转换输出的仪器。该变送器输入/输出/电源/各通道间多方全隔离抗干扰,输入、输出选择范围宽,准确度高,标准导轨安装便于检测与维护。广泛用于电力、石油化工、污水处理等领域的数据采集、信号传输转换和DCS集散控制系统。

  HD221信号处理器与各种温度变送器、流量变送器、压力变送器、液位变送器等配套,完成取回参数信号、隔离转换输出的工作。隔离输出的信号可接入数显控制仪、PLC、变频器等设备,并对终端接收设备起保护作用。该变送器采用了先进的数字化技术,具备了传统模拟仪表所不具备的多项先进性能;内部采用数字化调校、无需零点及满度调整、自动动态零点校准、温度漂移自动补偿等诸多先进技术

产品特点:

   双路信号输入,双路信号隔离输出

 输入/输出/电源之间全隔离抗干扰

 采用先进的数字化技术,线性好,精度高

 SMT表贴工艺及厚膜集成技术,可靠稳定

 自动零点自动校准,自动温度补偿技术

 标准DIN35导轨安装,装卸方便,适合密集安装

 体积小巧,外形美观,配电、隔离与变送一体

 带电源指示灯和线路故障指示灯

技术参数及选型

 型  号:HD221-[输入代码]/[输出代码]

名称

基本型号

输入种类

输出种类

供电



输入代码

输入信号

输出代码

输出信号













双路隔离器











HD221



1/

2/

3/

4/

5/

6/

7/

8/

9/

Q/

0100mv

010mA

020mA

420mA

05V

010V

15V

-5V+5V

-10V+10V

其它

1/

2/

3/

4/

5/

6/

7/

8/

9/

Q/

0100mv

010mA

020mA

420mA

05V

010V

15V

-5V+5V

-10V+10V

其它



24V



1)输入和输出可以任意组合;特殊信号用Q表示,定货时请向我们确认

2)选型举例:HD221-44表示,输入2420mA;输出2020mA

HD221隔离变送器技术规格: 输入/输出/电源/输出与输出之间多方全隔离

精确度

±0.10.2%FS

输入信号(2路)

0~20mV,0~100mV,0~5V,0~10V,4~20mA,0~20mA,±5V,±10V

输出信号(2路)

0~100mV,0~5V,0~10V,4~20mA,0~20mA,±5V,±10V

 输入阻抗

100K(电压输入);50Ω(电流输入)

输出负载

5K(电压输出);≤ 350Ω(电流输出)

辅助电源

24V

安装导轨

标准DIN35

外形尺寸

103×85×23 mm

频率响应

2000 HZ

使用温度

-10~60

贮存温度

-20~70

温度系数

150ppm/

温度补偿

数字化技术,自动温度补偿

零位校准

数字化技术,自动零点校准

最大相对湿度

90% (不结露)

隔离电压

1500VDC1分钟)







































 原理接线图:





 外形尺寸图:
