HD08无源隔离器
HD08无源信号隔离器，它是一种将直流电流信号进行隔离处理的仪器。该变送器输入/输出全隔离，无需外部供电，具有强大的抗电磁干扰能力，精度高，输入输出选择范围宽，标准导轨安装便于检测与维护。广泛用于电力、石油化工、污水处理等领域的数据采集、信号传输转换和DCS集散控制系统。

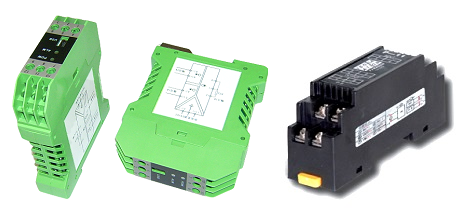

HD08无源信号隔离器
(无需外部电源供电）
概述：HD08无源信号隔离器，它是一种将直流电流信号进行隔离处理的仪器。该变送器输入/输出全隔离，无需外部供电，具有强大的抗电磁干扰能力，精度高，输入输出选择范围宽，标准导轨安装便于检测与维护。广泛用于电力、石油化工、污水处理等领域的数据采集、信号传输转换和DCS集散控制系统。
HD08无源信号隔离器与各种温度变送器、流量变送器、压力变送器、液位变送器等配套，完成取回参数信号、隔离转换输出的工作。隔离输出的信号可接入数显控制仪、PLC、变频器等设备，并对终端接收设备起保护作用。该变送器采用了先进的数字化技术，数字化技术的应用有效提高了隔离转换精度；内部采用数字化调校、无需零点及满度调整、自动动态零点校准、温度漂移自动补偿等诸多先进技术。
产品特点：
◇ 输将直流4－20MA信号隔离输出
◇ 输入／输出全隔离抗电磁干扰
◇ 采用先进的数字化技术，线性好，精度高
◇ SMT表贴工艺及厚膜集成技术，可靠稳定
◇ 自动零点自动校准，自动温度补偿技术
◇ 标准DIN35导轨安装，装卸方便,适合密集安装
◇ 体积小巧，外形美观，配电、隔离与变送一体
◇ 带电源指示灯和线路故障指示灯
选型及定货代码
型 号：HD08-[输入代码]/[输出代码]
名称 | 基本型号 | 输入种类 | 输出种类 | 无供电 | ||
输入代码 | 输入信号 | 输出代码 | 输出信号 | |||
无源隔离器 | HD08- | 1 2 3 | 0～10mA 0～20mA 4～20mA | 1 2 3 | 0～10mA 0～20mA 4～20mA | |
选型举例： HD08-33表示，输入4～20mA ；隔离输出4～20mA
HD08隔离变送器技术规格：输入/输出全隔离，超强抗干扰能力 | |
精确 度 | ±0.1～0.2%FS |
输入信号 | 4~20mA,0~20mA,0~10MA |
输出信号 | 4~20mA,0~20mA,0~10mA |
输入阻抗 | ≥100K（电压输入）；≤50Ω（电流输入） |
输出负载 | ≥5K（电压输出）；≤ 250Ω（电流输出） |
辅助电源 | DC24V |
安装导轨 | 标准DIN35 |
外形尺寸 | 103×85×23 mm |
频率响应 | ≤2000 HZ |
使用温度 | -10~60℃ |
贮存温度 | -20~70℃ |
温度系数 | 150ppm/℃ |
温度补偿 | 数字化技术，自动温度补偿 |
零位校准 | 数字化技术，自动零校准 |
最大相对湿度 | 90% (不结露) |
隔离电压 | 1500VDC（1分钟） |
原理图： 接线图：
