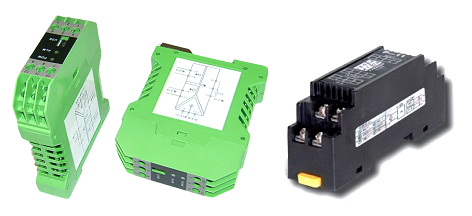

HD05频率信号变送器
HD05频率变送器是一种将频率信号经隔离转换成标准信号的仪器。将频率信号变为标准信号输出如：4－20MA，0－10V等，该变送器输入、输出、电源三方全隔离抗干扰；且输入输出选择范围宽，精度高；仪表电源24VDC，导轨安装便于检测与维护。广泛应用于数据采集、信号传输转换和DCS集散控制系统。
HD05频率信号隔离器
概述：HD05频率变送器是一种将频率信号经隔离转换成标准信号的仪器。将频率信号变为标准信号输出如：4－20MA，0－10V等，该变送器输入、输出、电源三方全隔离，具有超强抗电磁干扰能力；且输入输出选择范围宽，精度高；仪表电源24VDC，导轨安装便于检测与维护。广泛应用于数据采集、信号传输转换和DCS集散控制系统。
产品特点：
◇ 体积小巧，外形美观，隔离与变送一体
◇ 线性好、温度特性好，转换精度高性能稳定
◇ 带输出信号零点和满度调整
◇ 标准导轨安装，装卸方便，适合密集安装
◇ 输入／输出／电源之间三方全隔离抗干扰
产品选型：
型 号：HD05-[输入信号]/[输出信号]
输入范围：0~50HZ，0~100HZ，0~5,0HZ，0~1KHZ，0~2KHZ，0~5KHZ，0~10KHZ等
输出范围：0~5V，0~10V，0~20mA，4~20mA等
HD05频率电压变送器技术规格：输入/输出/电源三方全隔离，超强抗干扰能力 | |
精确度 | ±0.2%FS |
输入信号 | 0~100HZ，0~500HZ，0~1KHZ，0~2KHZ，0~5KHZ, 0~10KHZ |
输出信号 | 0－100mV，0－5V，0－10V，0－20mA，4－20mA |
输出负载 | ≥5K（电压输出）；≤350Ω（电流输出） |
安装导轨 | 标准DIN35 |
外形尺寸 | 75×80×25 mm |
使用温度范围 | -10－60℃ |
贮存温度范围 | -20－70℃ |
温度系数 | 150ppm/℃ |
满量程调整范围 | 10% (SPAN电位器) |
零位调整范围 | 10% (ZERO电位器) |
最大相对湿度 | 90% (不结露) |
隔离电压 | 1500VDC（1分钟） |
电源消耗 | <60mA |
产品原理图： 产品接线图：
信号输入：3，4； 信号输出：5（+），6（-）； 供电：7（+），8（-）
