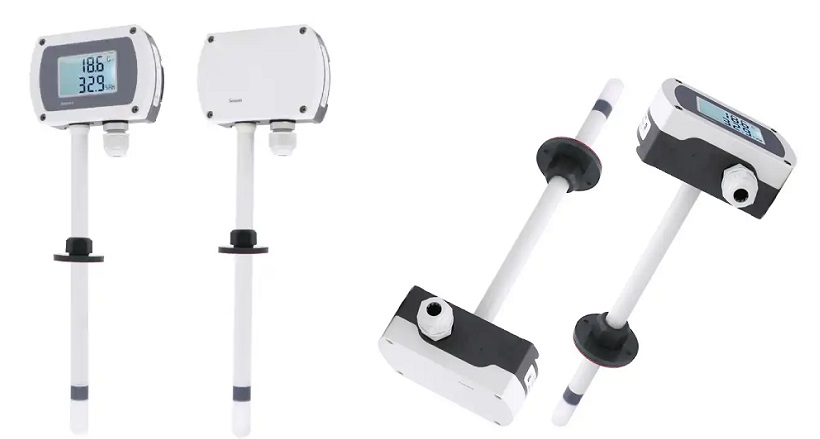

HDWS20 插入型温湿度变送器
HDWS20插入型温湿度变送器设计精心，质量卓越，适合各种管道或箱内温湿度监测，温度量程可调节，带显示与不带显示两种可选，并且性价比极高。 量程:温度-40~0~125℃湿度0-100%RH(相对湿度)输出:RS485、4-20mA、0-10VDC供电:12~24VDC、24VDC 典型应用:适用于通风管道温湿控制暖通空调恒温恒湿控制器/箱等
产品详细
HDWS20 插入型湿度变送器
(输出信号4～20mA /0～10V /RS485）
HDWS20插入型温湿度变送器设计精心，质量卓越，适合各种管道或箱内温湿度监测，温度量程可调节，带显示与不带显示两种可选，并且性价比极高。
温度量程：-40~0~125℃
湿度量程：0-100%RH(相对湿度)
输出信号: RS485、4-20mA、0-10VDC
供电电源:12~24VDC、24VDC
典型应用:适用于通风管道温湿控制暖通空调恒温恒湿控制器/箱等
| 基础参数：HDWS20温湿度变送器 | |
| 测量介质 | 气体（与接触材质兼容） |
| 温度量程 | -40～0～125℃ |
| 介质温度 | -40～0～125℃ |
| 湿度量程 | 0-100%RH(相对湿度) |
| 整体重量 | 带显示≈187g、无显示≈162g |
| 响应频率 | ≤2Hz |
| 稳定性能 | ±1%RHFS/年、±0.2℃/年 |
| 防护等级 | IP65 |
| 响应速度 | 温度响应时间，无过滤器15s，有过滤器55s；湿度响应时间，无过滤器15s，有过滤器35s（温度以每步进10℃、湿度以每步进10%RH，气体流速为0.1m/s） |
| 输出供电 | |
| 输出信号 | 4～20mA、RS485、0～10VDC |
| 供电范围 | 12～24VDC、24VDC |
| 最大功率 | |
| 4～20mA | 无显示≤0.05Us(W)、有显示≤0.06Us(W) |
| RS485 | 无显示≤0.015Us(W)、有显示≤0.025Us(W) |
| 0～10VDC | 无显示≤0.015Us(W)、有显示≤0.025Us(W) |
| 负载特性 | |
| 电压型 | ≥100kΩ |
| 电流型 | ≤200Ω |
| 环境条件 | |
| 环境温度： | -40～85℃ |
| 环境湿度： | 0%～95%RH( 无冷凝、无结露) |
| 电气保护 | |
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ，500VDC |
| 绝缘强度 | 500VAC |
| 输出限制 | |
| 4～20mA | 输出最小4mA，输出最大20mA |
| RS485 | 输出最小0，输出最大1650/1000 |
| 0～10VDC | 输出最小0.001VDC，输出最大10VDC |
| 整体材质 | |
| 主体外壳 | ABS工程塑料 |
| 过滤器 | 聚乙烯（密度50μm）（接触被测介质） |
| 线缆锁紧头 | 尼龙（锁线直径4～6mm） |
| 显示 | LCD液晶显示带背光 |
| 安装法兰 | ABS工程塑料（接触被测介质） |
| 插入探杆 | ABS工程塑料（接触被测介质） |
| 密封件 | 丁腈橡胶/硅胶（接触被测介质） |
| 机械稳定性 | |
| 抗振性能 | 5g(20…2000Hz)符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/1ms符合IEC60068-2-27标准 |
