HF15温度变送器（超薄）
HF15智能温度隔离变送器（1入1出，1入2出，2入2出），又称热电阻变送器／热电偶变送器，将热电阻／热电偶信号，经过隔离滤波、抗干扰等处理后，转化为线性化的标准直流信号（4～20mA，0～10V），输出至DCS／PLC等采集控制系统或其它智能仪表。超薄12.5mm，模块化表芯设计，采用SMT表贴工艺及厚膜集成技术，供电电源--输入--输出--通道之间多方全隔离，强大的抗电磁干扰能力，有效解决现场干扰。
产品详细
- HF15 温度隔离变送器 （HF15一入一出／ HF215一入二出／ HF225二入二出）
- 产品特性： （超薄产品，单路厚12.5mm, 双路厚16.5mm）
- ◇ 通道数：HF15一入一出 ／HF215一入二出
- ◇ 温度信号输入：热电阻PT100、CU50；热电偶 K，E，S，B，R，T型
- ◇ 隔离变送输出：4～20mA，0～20mA，0～10mA，1～5V，0～5V，0～10V
- ◇ 经过隔离滤波抗干扰处理后，线性变送并输出至采集控制系统或其它智能仪表
- ◇ 配合DCS／PLC等控制系统或其它单元组合仪表应用
- ◇ 超薄设计12.5mm，插拔式端子，阻燃性材质外壳，适合密集安装、组合使用
- ◇ 高品质进口芯片／模块化表芯设计／SMT表贴工艺／厚膜集成技术
- ◇ 带电源指示灯和线路故障ALM报警灯（线路故障智能提示）
- ◇ 安装方式：35mm标准DIN导轨安装；适合密集安装，拆缷方便。选装防雷功能，代码ＦＬ
- 产品概述
- HF15温度隔离变送器（1入1出，1入2出，2入2出），又称热电阻变送器／热电偶变送器，
将热电阻／热电偶信号，经过隔离滤波、抗干扰等处理后，转化为与温度成线性关系的标准信号（4～20mA，0～10V），输出至DCS／PLC等采集控制系统或其它智能仪表。超薄12.5mm
HF15温度隔离变送器是一种先进的数字化技术智能温度变送器，具备了传统模拟仪表所不具备的多项先进性能，彻底克服了传统温度变送器线性差的缺点，内部采用数字化调校、无零点和满度电位器、自动校准零点、温度漂移自动补偿等诸多先进技术，精度高，信号稳。供电电源－输入－输出－通道之间多方全隔离，精度高，寿命长，功耗低。有效解决工业自动化系统现场的信号干扰／信号转换传输／信号采集匹配问题，保证系统的稳定可靠运行。 - 选型、订货代码
选 型 说 明 | |||
HF15－ | 一入一出温度变送器 （热电阻／热电偶隔离变送器） | ||
HF215－ | 一入二出温度变送器 （热电阻／热电偶隔离变送器） | ||
HF225- | 二入二出温度变送器 （热电阻／热电偶隔离变送器） | ||
输入信号1路／2路 | P | （-200～＋ | |
C | （-50 ～＋150℃) 用户指定量程 | ||
K | （0～1300℃) 用户指定量程 | ||
E | （0～1000℃) 用户指定量程 | ||
S | （0～1600℃) 用户指定量程 | ||
B | （400～1800℃) 用户指定量程 | ||
R | （-50～400℃) 用户指定量程 | ||
T | （-200～400℃) 用户指定量程 | ||
输出信号1路／2路 | 1 | 0～5V | |
2 | 0～10V | ||
3 | 1～5V | ||
4 | 0～10mA | ||
5 | 0～20mA | ||
6 | 4～20mA | ||
选型举例：HF215－P6（0-200℃），表示输入1路热电阻信号，量程0-200℃, 输出2路4-20mA | |||
- 技术参数
- l 供电电源
电源电压：24VDC ±10%
电源指示：通电时，LED 电源灯亮绿色
电流消耗（24VDC供电时）：< 35mA(1入1出） - l 输入信号：1路／2路
输入信号：热电阻PT100、CU50；热电偶 K，E，S，B，R，T型
允许引线电阻：每条引线≤10Ω - l 输出信号：1路／2路
输出电流：4～20mA；0～20mA；
输出电压：1～5V；0～5V；0～10V；其它
电流输出允许负载：0～500Ω(智能自适应负载）
电压输出阻抗： ≥10KΩ
输出纹波： < 10mVp-p
输入断线报警：低于量程下限L指示灯闪灯，电流输出≤2mA
高于量程上限H指示灯闪灯，电流输出≥22mA - l 综合主要技术参数
标准精度：±0.2%FS
温度漂移：±0.015% / ℃
开机响应时间：< 1s （10～90％）
自动热电偶冷端温度补偿：-15～＋75
热电阻引线补偿误差：±0.1% （0~10Ω）
电源变化影响：±0.1% （20~30VDC 允许电压范围）
隔离能力：输入-输出-电源之间 1500V／1min
绝缘电阻：输入-输出-电源之间 ≥100MΩ ／500VDC
工作温度： -20～＋
储存温度： -40～＋
电磁兼容：符合符合GB/T18268工业设备相关抗电磁兼容指标
外形尺寸：厚度×长度×高度＝12.5×106×112（mm)，双通道厚度16.5mm

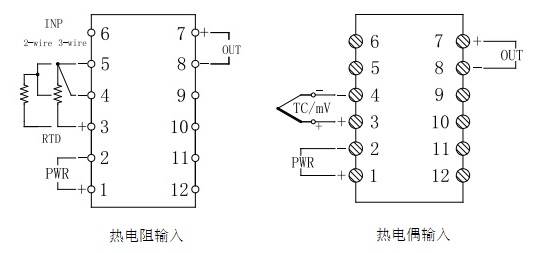

整机重量：90～160g - HF15 单路产品接线图： 1入1出热电阻输入 1入1出热电偶输入

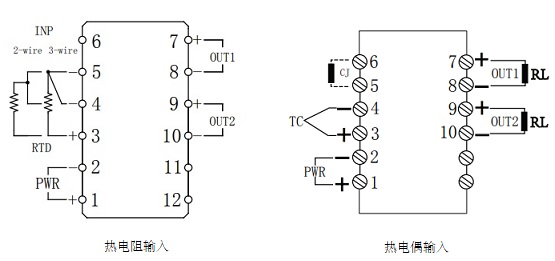

- HF215 一入二出产品接线图： 1入2出热电阻输入 1入2出热电偶输入
HF225 双路产品接线图： 2入2出热电阻输入 2入2出热电阻输入
